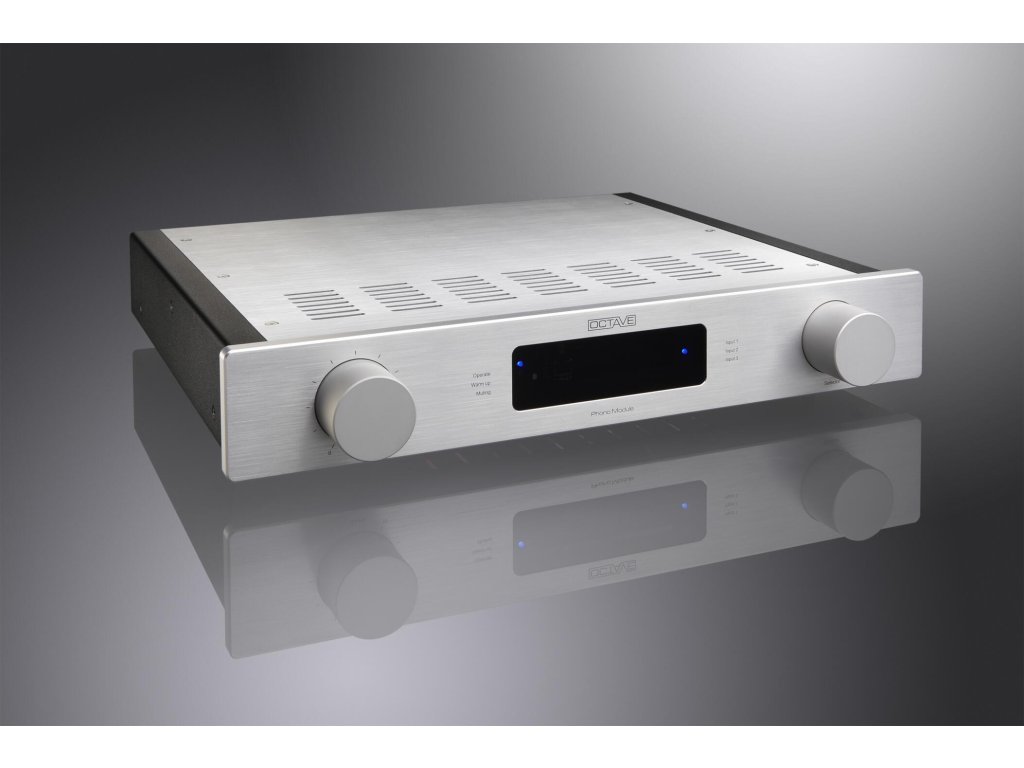

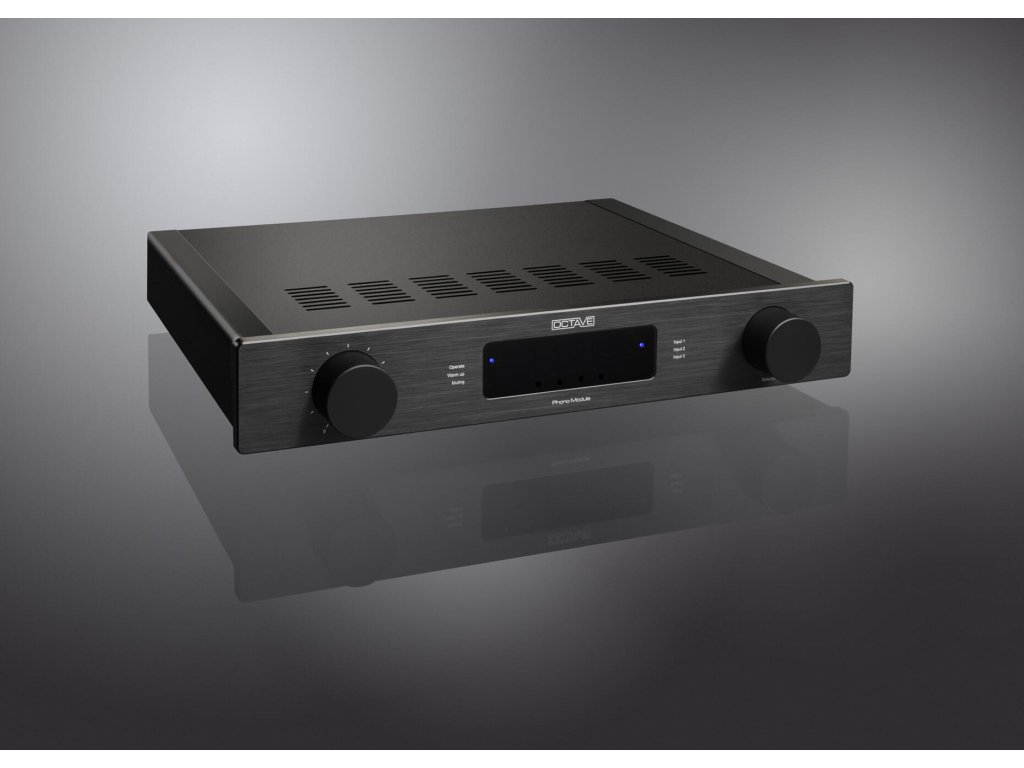

Octave Phono Module

Detailní popis produktu

Lampové phono předzesilovače jsou preferencí milovníků hudby, kteří upřednostňují zvukové přednosti analogové reprodukce. Moderní MC přenosky se svým nízkým výstupním signálem nemohou být připojeny k lampovému phono předzesilovači bez step-up transformátoru, který udržuje šum na přijatelné úrovni.

Když bylo založeno OCTAVE, Andreas Hofmann začal vyvíjet phono předzesilovače s elektronickým vstupem pro MC přenosky, protože step-up transformátory jsou velmi citlivé na rozptýlená magnetická pole a mají omezení, pokud jde o impedanci a faktor zesílení. OCTAVE Phono Module je plně vybavený předzesilovač pro gramofonové přenosky, který umožňuje použití tří různých vstupních modulů a tří různých výstupních modulů.

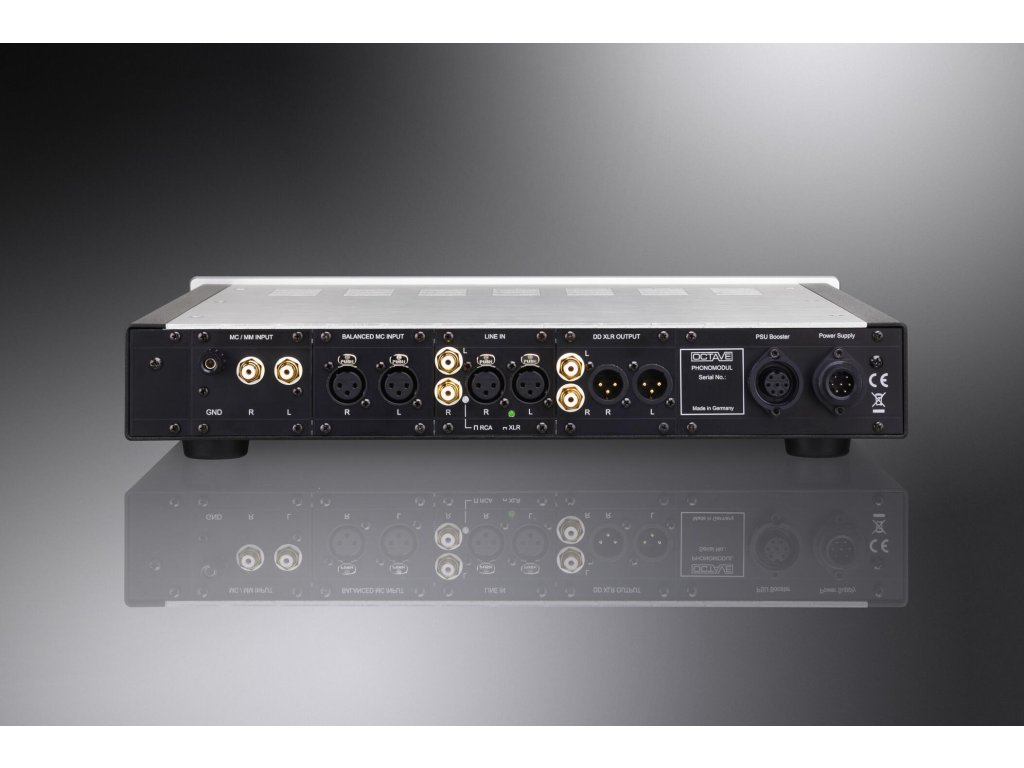

Tři vstupní moduly lze použít současně. V nabídce je nesymetrický RCA MM modul s přepínatelnou vstupní impedancí 1k ohm nebo 47k ohmů. Dále nesymetrický RCA MC modul s přepínatelnou vstupní impedancí mezi 50 ohmy a 1 k ohmem a zesílením nastavitelným ve dvou krocích.

K dispozici je dále symetrický MC modul se vstupními konektory XLR, který má stejné nastavení impedance a zesílení jako nesymetrický MC modul. Ekvalizace podle RIAA křivky je realizována pomocí lampového obvodu, založeném na phono sekci vysoce uznávaného předzesilovače OCTAVE HP 500 SE. RIAA Stage využívá tři elektronky k zajištění vysokého zisku požadovaného korekcí RIAA. Specifická konfigurace se polovodiči použitými ve vstupní fázi MC modulu a lampami ve RIAA výstupní fázi umožňuje dosáhnout zvuku, který překonává všechny konstrukce lampových předzesilovačů s ohledem na spektrální čistotu a poměr signálu k šumu. K dispozici jsou nejen phono, ale také linkové moduly.

Doplňkové výstupní moduly pro předzesilovač Octave Phono module zahrnují: standardní linkový výstupní modul s duálním RCA výstupem (jeden s pevnou úrovní a druhý s pasivní regulací). Dále je v nabídce modul „Direct Drive“, který má také duální RCA výstup. Jeho regulovaný výstup má buffer pro dosažení nízké výstupní impedance, což umožňuje přímé připojení výkonového zesilovače.

K dispozici je také symetrický „Direct Drive“ modul s XLR výstupy, který obsahuje komplexní obvody obsahující lampu a integrované obvody, tvořící dokonalý symetrický převodník. Tento regulovaný výstup je také schopen přímo řídit jakýkoli výkonový zesilovač a zároveň umožňuje, aby úroveň symetrického výstupu byla snížena pro spojení se symetrickým linkovým vstupem předzesilovače.

Předzesilovače OCTAVE Phono module má externí napájecí zdroj.

Technická specifikace:

• Osazení elektronkami: 1x ECC83, 1x ECC81
• Regulované standardní výstupy:
  • Odstup signál / šum: -100 dB
  • Výstupní impedance: 240 ohmů (RCA)
  • Maximální výstupní úroveň: 7V RMS
  • Zkreslení: méně než 0,01%
  • Zisk: 0 dB
• Regulované aktivní vstupy:
  • Odstup signál / šum: -100 dB
  • Výstupní impedance: 240 ohmů (RCA / XLR)
  • Maximální výstupní úroveň: 7V RMS
  • Zkreslení: méně než 0,01%
  • Zisk (Low / High): 0 dB / 15 dB
• Phono MM
  • Vstupní impedance: 1k ohmů nebo 47k ohmů (nastavitelná)
  • Poměr signál/šum: -77 dB na RCA vstupu
  • Dělicí frekvence subsonického filtru: 20 Hz / -3 dB
• Phono MC
  • Vstupní impedance: 50 ohmů nebo 1k ohm (nastavitelná)
  • Poměr signál/šum RCA: -69 dB / -75 dB
  • Poměr signál/šum XLR: -72 dB / -78 dB
  • Dělicí frekvence subsonického filtru: 20 Hz / -3 dB
• Spotřeba: 25 – 35W
• Rozměry: 437 x 80 x 390 mm (š x v x h, předzesilovač), 100 x 77 x 230 mm (š x v x h, napájecí zdroj)
• Hmotnost: 9 – 12,5 kg podle osazení moduly (předzesilovač), 4 kg (napájecí zdroj)
• Obsah balení: Předzesilovač, napájecí zdroj, napájecí kabel
