Z8MK4EK
Kód: AP-Z8MK4EKDetailní popis produktu
Cloud Z8MK4 je osmizónový mono mixér pro rozvod hudby a mikrofonních hlášení v instalačních zvukových systémech. V každé oblasti se nezávisle vybírá hudební zdroj a nastavuje hlasitost hudby i běžných mikrofonů. Místní vstupy a volitelné nástěnné regulátory umožňují doplnit ovládání přímo v jednotlivých prostorách.
CENTRÁLNÍ ZDROJE A ZÓNOVÉ NASTAVENÍ

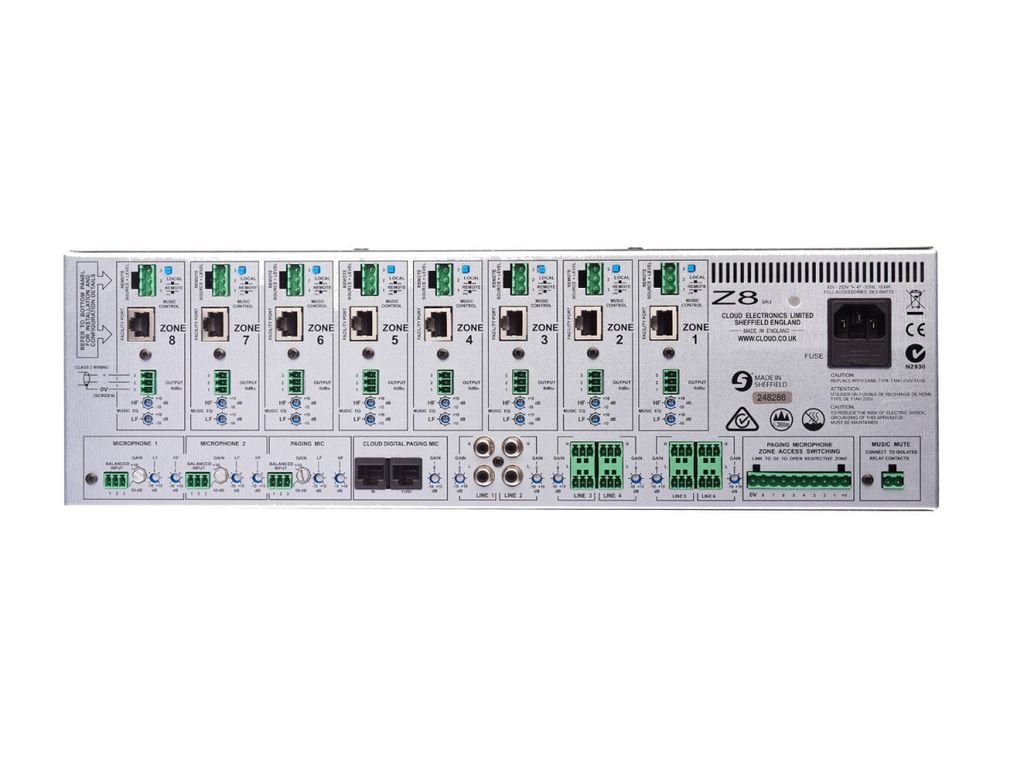

Mixér přijímá stereofonní linkové zdroje na symetrických i nesymetrických vstupech, zatímco zónové výstupy jsou mono a elektronicky symetrické. Zadní panel poskytuje nastavení vstupních úrovní a samostatné tónové korekce mikrofonů i hudby. Čelní ovladače upravují hudbu nezávisle na mikrofonních úrovních. Běžné mikrofony mohou při používání automaticky snížit úroveň hudby ve zvolených zónách. Produktová stránka dovoluje nastavit také přednost vyhrazeného linkového vstupu po jednotlivých oblastech, například pro přednostní hudební zdroj nebo uložené hlášení.
VÝBĚR OBLASTÍ PRO HLÁŠENÍ
Digitální hlásicí rozhraní spojuje konzoli řady PM s mixérem jediným kabelem pro zvuk, řízení zón a napájení. Konektor THRU rozšiřuje sestavu o další mixér. Pro jiné hlásicí systémy slouží zvláštní symetrický mikrofonní vstup a kontaktní port volby oblastí. Při současném hlášení dostává digitální rozhraní přednost před analogovým vstupem. Hlásicí mikrofon má prioritu také vůči běžným mikrofonům. Potlačení hudby lze aktivovat kontaktem nebo hlasovým signálem a přizpůsobit následnou dobu jejího obnovení; úroveň hlášení pro zónu se nastavuje zapuštěným regulátorem.
LOKÁLNÍ PŘIPOJENÍ A NÁSTĚNNÉ PANELY
Každá zóna má Facility port pro volitelný aktivní modul s mikrofonním a stereofonním linkovým vstupem. Připojený panel dovoluje využít například místní mikrofon, počítač či DJ konzoli a zároveň ovládat hlasitost a volbu centrální hudby. Stíněný kabel s konektory RJ45 přenáší potřebné napájení, zvukové signály i ovládání. Priority místního zdroje vůči hlavním vstupům jsou nastavitelné. Samotný Facility port může pracovat jako pomocný symetrický linkový vstup. Pro místa bez lokálních zdrojů lze použít jednodušší regulátory hlasitosti nebo kombinované panely pro hlasitost a výběr hudby.
NOUZOVÝ KONTAKT A RACKOVÁ MONTÁŽ
Music Mute přijímá beznapěťový kontakt z požární signalizace či jiného nouzového zařízení a umlčí hudební signál. Lze nastavit reakci na otevřený nebo uzavřený obvod; stav ukazuje čelní indikátor. Mixér je zabudován do ocelové skříně pro přístrojový rack. Jednotlivé zónové výstupy lze osadit volitelnými korekčními kartami pro kompatibilní instalační reproduktory. Univerzální síťový zdroj poskytuje také napájení pro podporované příslušenství uvnitř mixéru i připojené vnější moduly.
Doplňkové parametry
| Kategorie: | Audio |
|---|---|
| Záruka: | 60 měsíců |
| Typ: | Osmizónový instalační mixér |
| Výstupy: | 8 elektronicky symetrických mono zón |
| Linkové vstupy: | 6 stereo: 4 symetrické Phoenix a 2 nesymetrické RCA |
| Mikrofonní vstupy: | 2 univerzální symetrické a samostatný symetrický vstup pro hlášení |
| Digitální hlášení: | Cloud Digital Paging Interface, RJ45 IN/THRU |
| Volba zón hlášení: | Digitální rozhraní nebo kontaktní přístupový port |
| Facility porty: | Pro každou zónu, kompatibilní s volitelnými moduly LM-2 / LM-2A |
| Dálkové regulátory: | Volitelné RL-1 / RL-1A, RSL-6 / RSL-6A |
| Frekvenční rozsah: | Linka: 20 Hz – 20 kHz (±0,5 dB), mikrofon: 100 Hz (−3 dB filtr) – 20 kHz (±0,5 dB) |
| Zkreslení: | <0,08 % pro linkové vstupy, 20 Hz – 20 kHz |
| Citlivost linky: | 218 mV (−11,0 dBu) až 3,2 V (+12,5 dBu), ±0,5 dBu |
| Impedance linky: | 47 kΩ |
| Mikrofonní zesílení: | 10 – 50 dB |
| Mikrofonní impedance: | >2 kΩ |
| Fantomové napájení: | +12 V v technické tabulce, volitelné interním DIP přepínačem |
| Filtr mikrofonů: | Horní propust 100 Hz |
| Hudební korekce: | ±10 dB při 50 Hz a 10 kHz v každé zóně |
| Mikrofonní korekce: | ±10 dB při 100 Hz a 5 kHz |
| Výstupní úroveň: | Jmenovitá 0 dBu (775 mV), maximální +20 dBu (7,75 V) |
| Min. zátěž výstupu: | 600 Ω |
| Music Mute: | Kontakt N/O nebo N/C pro umlčení hudby |
| Napájecí rozsah: | 85 – 254 V ze stránky výrobce, frekvence 47 – 63 Hz z datasheetu |
| Napájení doplňků: | Až 600 mA pro vnitřní a vnější příslušenství dohromady |
| Rozměry: | 482,6 × 160 × 132,5 mm (Š × H × V) |
| Hmotnost: | 4,40 kg |
