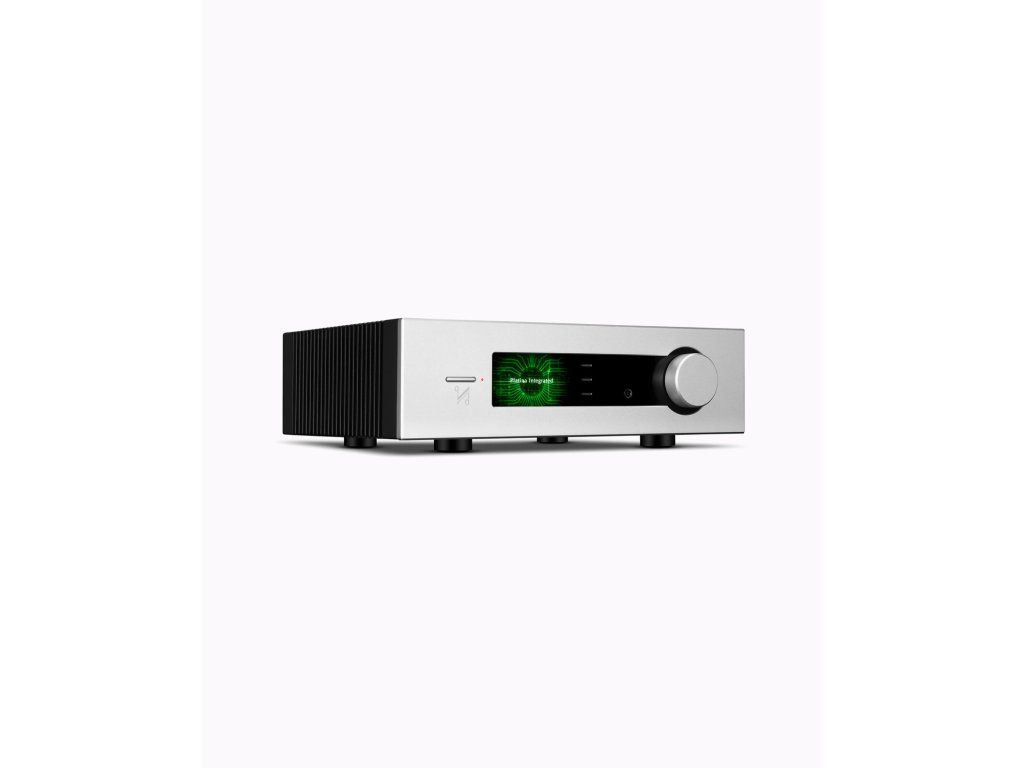

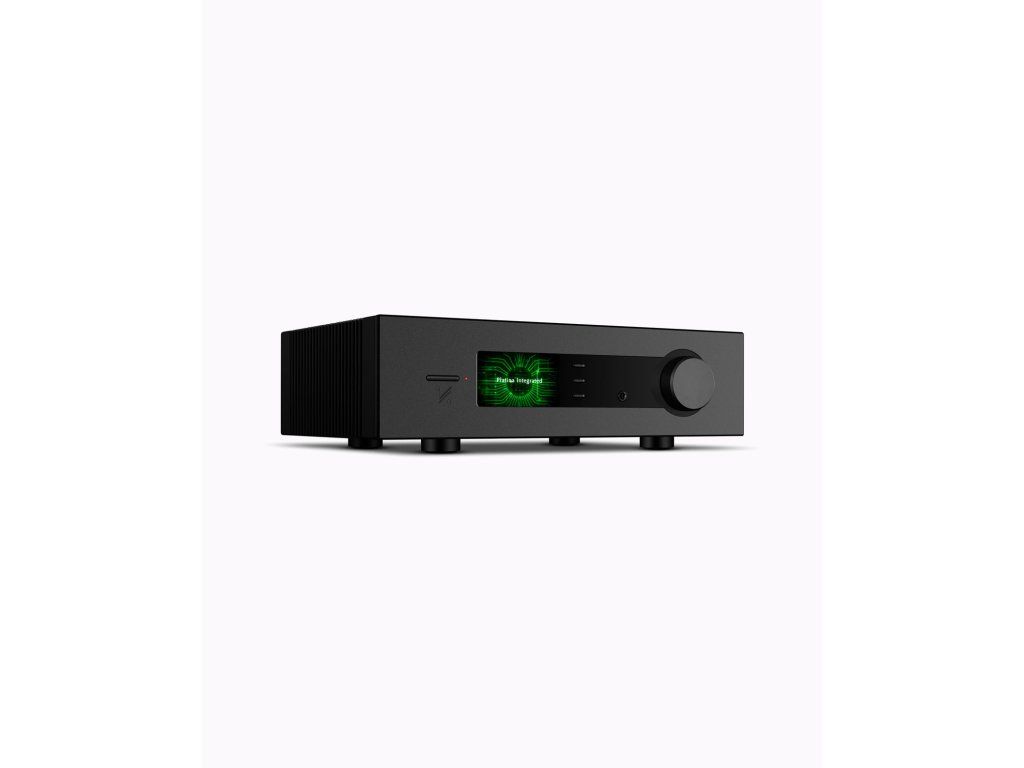

QUAD Platina Integrated
Kód: 69179Detailní popis produktu
QUAD Platina Integrated je integrovaný zesilovač třídy AB v zapojení dual mono. Spojuje digitální část s D/A převodníkem, nastavitelný MM/MC phono stupeň a analogové symetrické i nesymetrické připojení. HDMI ARC umožňuje zapojení televizoru a barevný displej zpřístupňuje nastavení sestavy.
ZESÍLENÍ A NAPÁJENÍ
Konstrukce používá vlastní toroidní transformátor, filtrační kapacitu pro každý kanál a kaskádové regulátory v analogových i digitálních obvodech. Součástí jsou kondenzátory vyvinuté pro tento model s Wurth Elektronik. SMD součástky a krátké propoje omezují parazitní indukčnost, odpor a plochy proudových smyček. Rozložení obvodů zohledňuje také tepelnou a elektrickou symetrii. Hlasitost řídí aktivní vícekanálový analogový obvod.
DIGITÁLNÍ ZPRACOVÁNÍ
Převodník ESS ES9038Pro využívá samostatné časové reference pro dvě základní rodiny vzorkovacích frekvencí. Digitální část podporuje PCM a DSD, volitelné převzorkování PCM a uživatelsky volitelné rekonstrukční filtry. Označení Roon Tested potvrzuje testování připojení k softwaru Roon s různými počítači a operačními systémy. USB vstup doplňují optické a koaxiální vstupy.
GRAMOFON A ANALOGOVÉ ZDROJE
Linkové zdroje lze připojit přes RCA nebo XLR. Každý analogový vstup má samostatně nastavitelnou citlivost. Phono předzesilovač s JFET obvody umožňuje zvolit zesílení a vstupní impedanci podle přenosky MM nebo MC. Nastavení je dostupné v grafické nabídce přístroje.
ZAČLENĚNÍ DO SESTAVY
Předzesilovací RCA a XLR výstupy umožňují připojit další zesilovač nebo subwoofer. Samostatný sluchátkový zesilovač používá proudovou zpětnou vazbu. HDMI ARC přidává zvuk televizoru a spouštěcí propojení umožňuje koordinovat zapínání kompatibilních komponentů.
OVLÁDÁNÍ

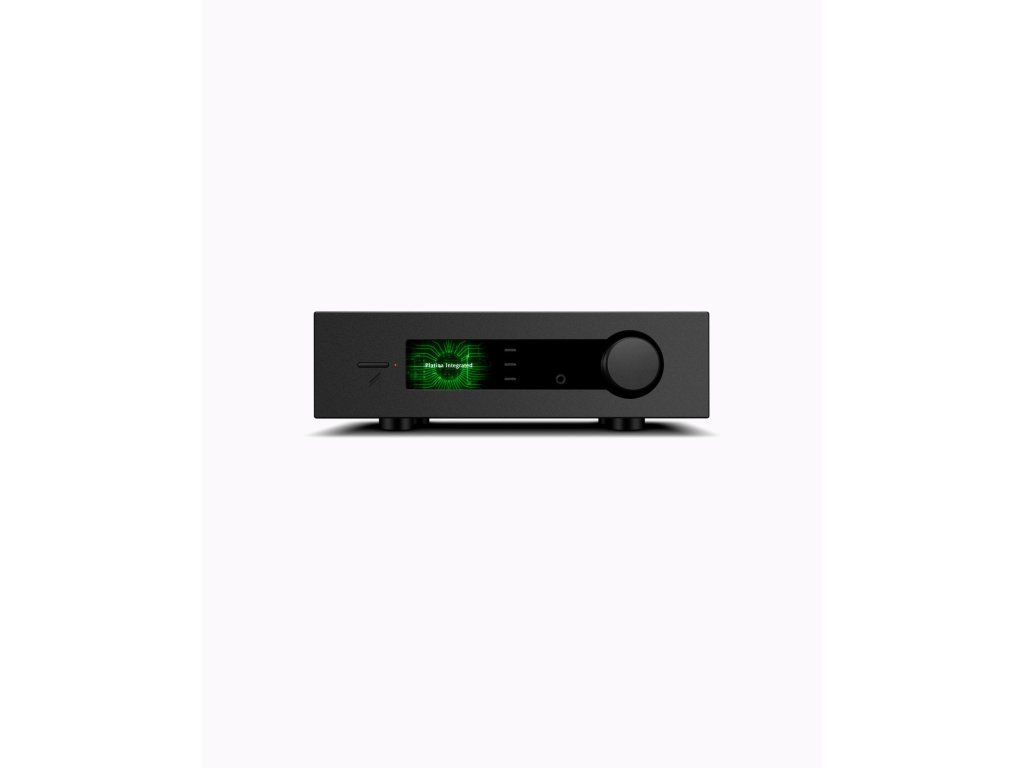

Obráběné hliníkové ovladače a tlačítka doplňuje barevný IPS displej s grafickým rozhraním. Nabídky zobrazují stav systému a zpřístupňují parametry digitální i analogové části. Dálkový ovladač obsluhuje hlavní funkce zesilovače a další komponenty řady QUAD Platina.
Doplňkové parametry
| Kategorie: | Integrované zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Integrovaný stereofonní zesilovač, třída AB, dual mono |
| Výstupní výkon: | 2 × 200 W / 8 Ω, 2 × 310 W / 4 Ω (THD <1 %, podrobná tabulka) |
| Analogové vstupy: | 2 × RCA, 1 × XLR, phono MM/MC |
| Digitální vstupy: | 2 × koaxiální S/PDIF, 2 × optický S/PDIF, USB-C, HDMI ARC |

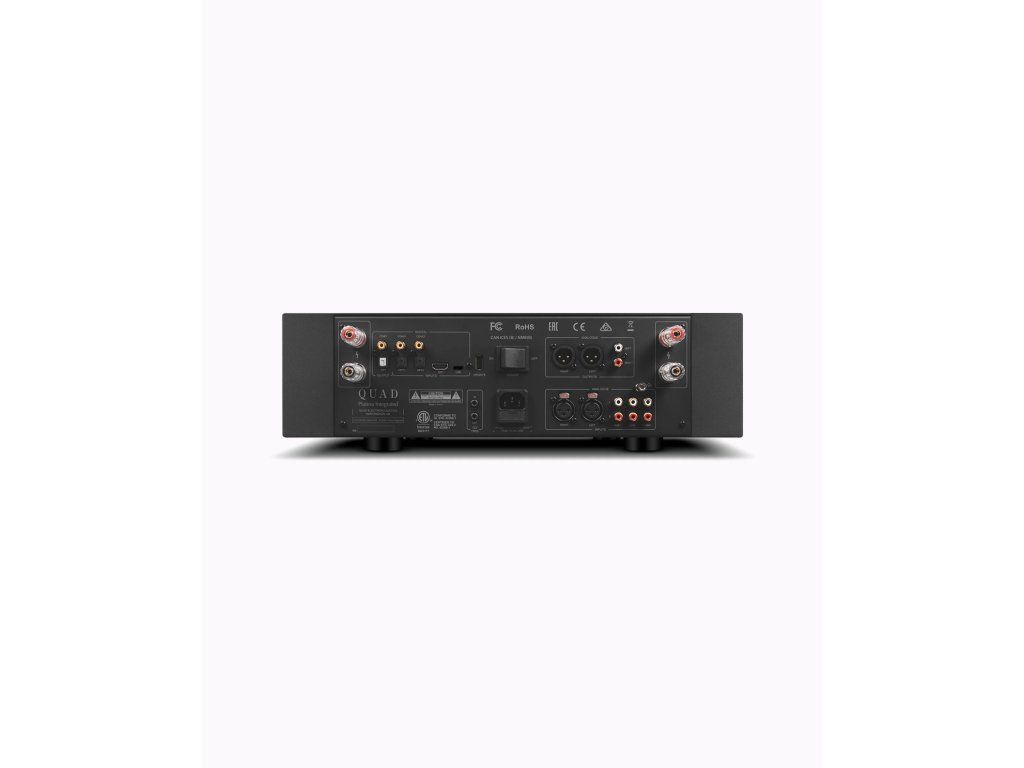

| Výstupy: | RCA, XLR, reprosoustavy, sluchátka, optický a koaxiální digitální výstup |
| Spouštění: | Trigger vstup a výstup 12 V |
| D/A převodník: | ESS ES9038Pro, 32 bitů |
| Digitální formáty: | USB: PCM 44,1 – 768 kHz, DSD64/128/256/512, optický/koaxiální: 44,1 – 192 kHz |
| Převzorkování: | 352,8 kHz nebo 384 kHz |
| Filtry DAC: | 5 volitelných rekonstrukčních filtrů |
| Frekvenční rozsah: | Koncový stupeň 20 Hz – 20 kHz (±0,3 dB), předzesilovač 20 Hz – 20 kHz (±0,1 dB) |
| THD koncového stupně: | <0,0008 % (1 kHz, 100 W / 8 Ω) |
| Odstup signál/šum: | Koncový stupeň >112 dB, DAC >116 dB (A-vážené) |
| Phono zesílení: | 46 / 52 / 60 dB |
| Phono impedance: | MM 50 kΩ / 100 pF, MC 360 Ω / 200 pF |
| Vstupní citlivost: | RCA 1,2 V RMS, XLR 2,4 V RMS, MM 5 mV při 46 dB, MC 1 mV při 60 dB |
| Proud na výstupu: | max. 20 A |
| Napájecí část: | Toroidní transformátor 630 VA, 44000 µF na kanál |
| Sluchátková zátěž: | 20 – 600 Ω, výstupní impedance 2,35 Ω |
| Displej: | 4,3 palce, IPS LCD, 800 × 480 bodů |
| Pohotovostní příkon: | <0,5 W |
| Rozměry: | 445 × 348 × 134,5 mm (Š × H × V) |
| Hmotnost: | 17,1 kg |
| Roon: | Roon Tested |
