QUAD 3CDT

Detailní popis produktu

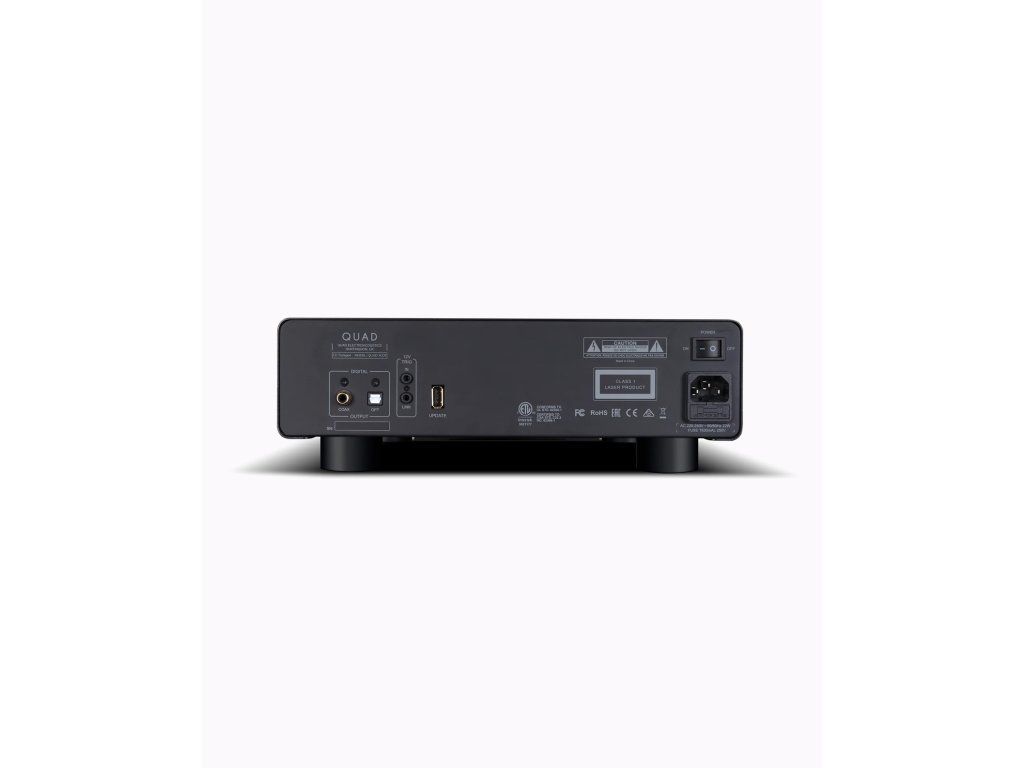

QUAD 3CDT je CD transport s teplotně kompenzovanými hodinami, odděleným napájením mechaniky a dekodéru a koaxiálním i optickým digitálním výstupem. Soustředí se na čtení disku a předání digitálních dat externímu D/A převodníku; vzhledem i použitím navazuje na integrovaný zesilovač QUAD 3.

MECHANIKA A ŘÍZENÍ ČTENÍ
CD mechanismus doplňuje vlastní servosystém pro řízení laseru, přístupu k disku a korekce chyb. Řídicí architektura kombinuje RISC procesor a samostatný mikrokontrolér. Konstrukce je zaměřena na stabilní získávání dat a omezení chyb čtení.

ODDĚLENÉ NAPÁJENÍ
Napájecí architektura odděluje motor a laserové servo od dekodéru, který získává zvuková data. Servo má vlastní nízkošumové regulátory napětí. Tím se omezuje vzájemné elektrické ovlivňování mechanické a digitální části před synchronizací a formátováním výstupního signálu.

HODINY A DIGITÁLNÍ VÝSTUP
Teplotně kompenzovaný krystalový oscilátor TCXO poskytuje časovou referenci pro servo i dekodér. Má vlastní nízkošumové napájení a zemnicí uspořádání, doplněné lineárním regulátorem. Smyslem je omezit jitter na digitálním S/PDIF výstupu. Transport nemá analogovou výstupní část a vyžaduje samostatný převodník nebo zesilovač s digitálním vstupem.

DISKY A SOUBORY
Vedle běžných CD podporuje CD-R, CD-RW a datové disky se soubory FLAC, WAV, WMA, MP3 a APE. Ovládání doplňuje podsvícený LCD displej a dálkové řízení.

MECHANICKÉ PROVEDENÍ

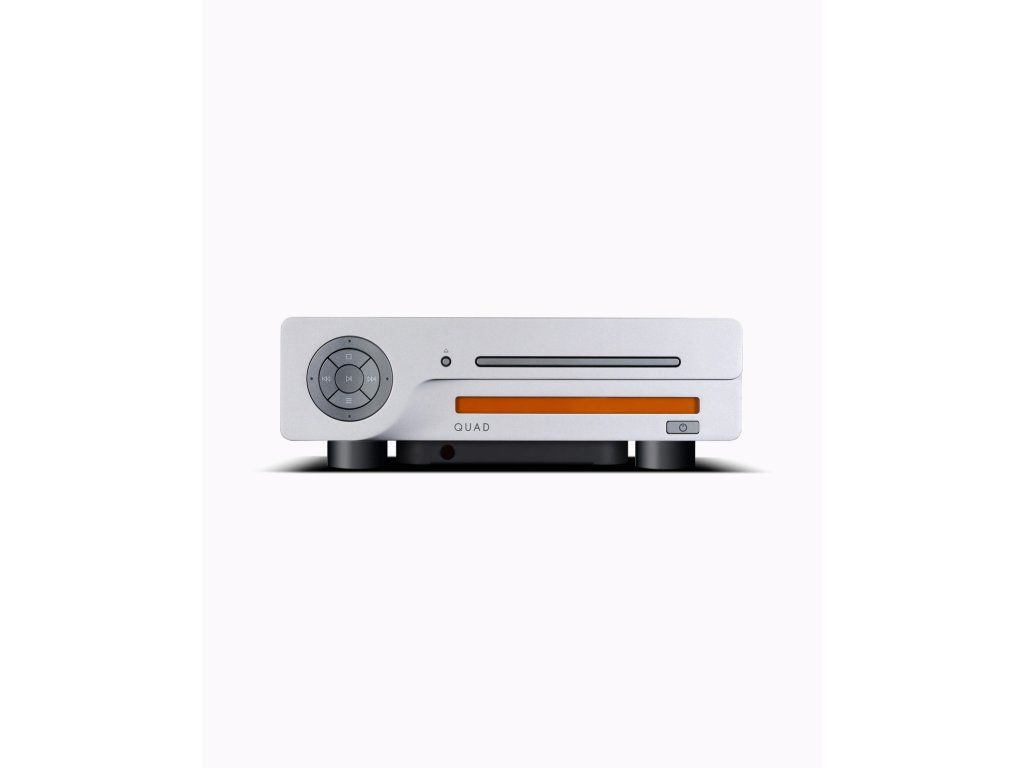

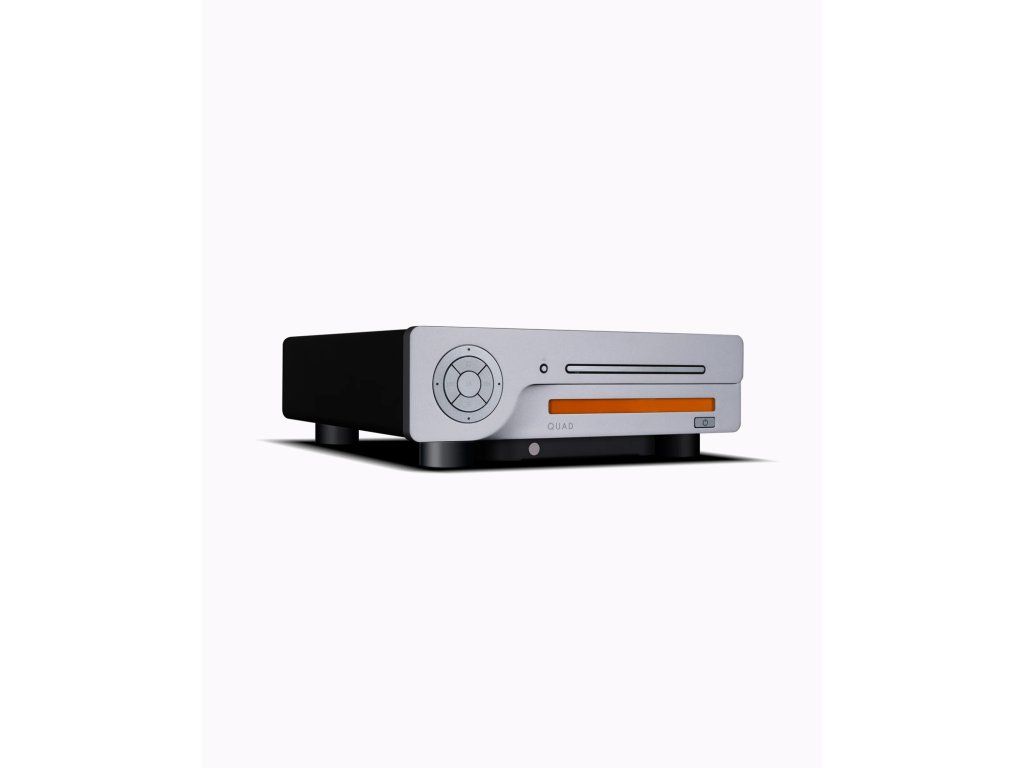

Kompaktní skříň vzhledově odpovídá zesilovači QUAD 3. Vnitřní mechanismus je chráněn před vibracemi a elektrickým rušením. Konstrukce od zásuvky na disk po digitální výstupy je zaměřena na klidný a spolehlivý provoz.
