QUAD 303
Kód: 69173Detailní popis produktu
QUAD 303 je koncový zesilovač třídy AB se symetrickým výstupním stupněm, analogovými RCA a XLR vstupy a možností můstkového monofonního zapojení. Nové provedení zachovává koncepci původního modelu a upravuje obvody pro provoz se současnými reprosoustavami včetně elektrostatických konstrukcí.
SYMETRICKÝ VÝSTUPNÍ STUPEŇ
Zapojení symmetrical triples vytváří symetrický výstupní stupeň a omezuje závislost klidového proudu na teplotě výstupních tranzistorů. Umožňuje také řízení výstupního proudu a napětí s ochranou tranzistorů v jejich pracovních mezích. Nová verze používá plně komplementární stupeň místo původního kvazikomplementárního řešení, s cílem zlepšit linearitu a stabilitu při vyšším napětí a proudu.
STEREO NEBO MONOBLOK
Přepínač volí stereofonní nebo můstkový režim. V můstkovém zapojení pracuje zesilovač jako monoblok s vyšším dostupným výkonem. Součástí konstrukce je toroidní napájecí transformátor. Zesilovač je navržen pro domácí použití s reprosoustavami běžné účinnosti a počítá také s náročnějšími zátěžemi.
PŘIPOJENÍ A ZAPÍNÁNÍ

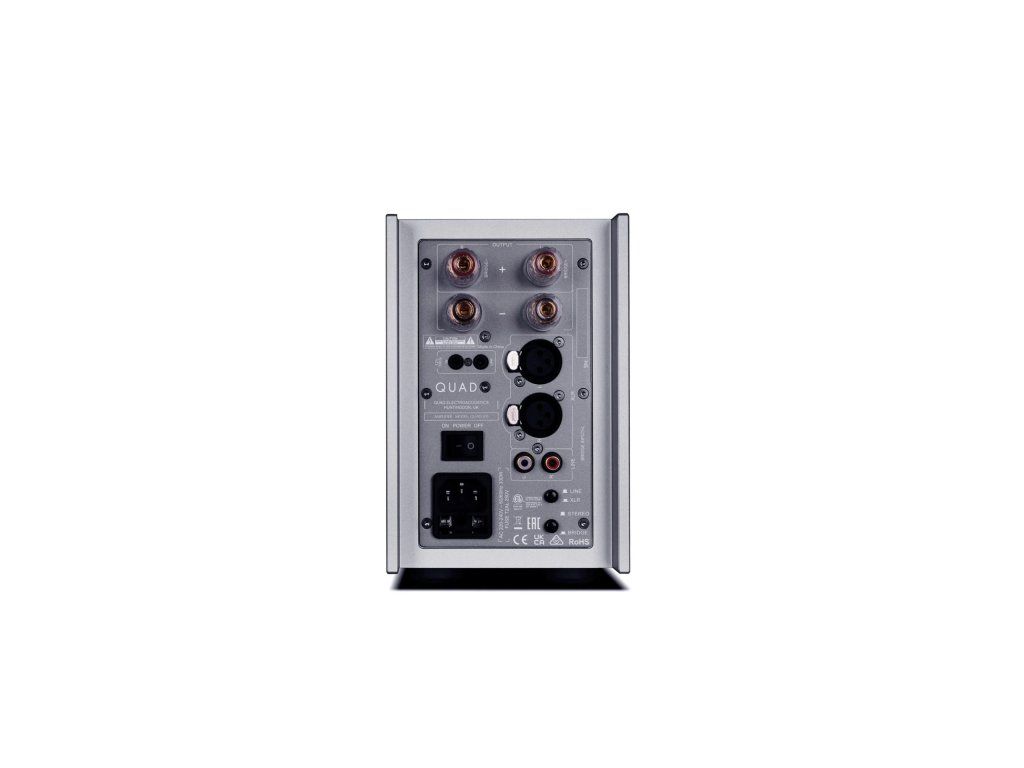

Předzesilovač lze připojit nesymetricky přes RCA nebo symetricky přes XLR. Reprosoustavy se připojují k výstupním svorkám. Spouštěcí propojení umožňuje koordinaci zapínání s dalšími kompatibilními přístroji v sestavě.
SKŘÍŇ A NÁVAZNOST NA PŮVODNÍ MODEL

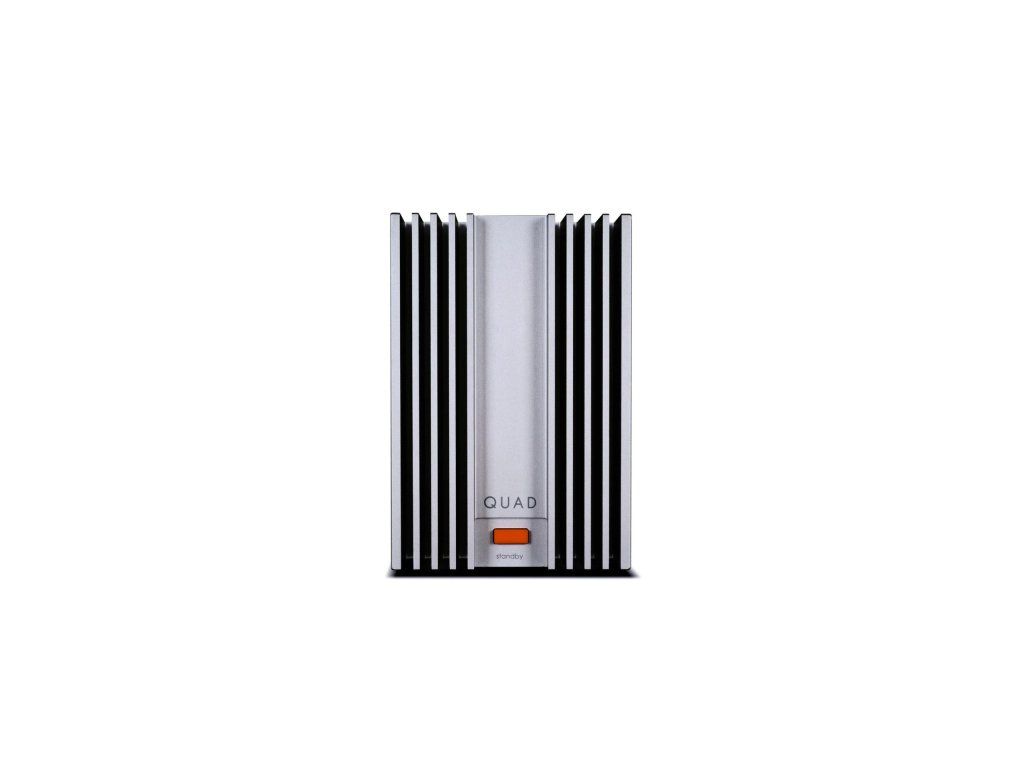

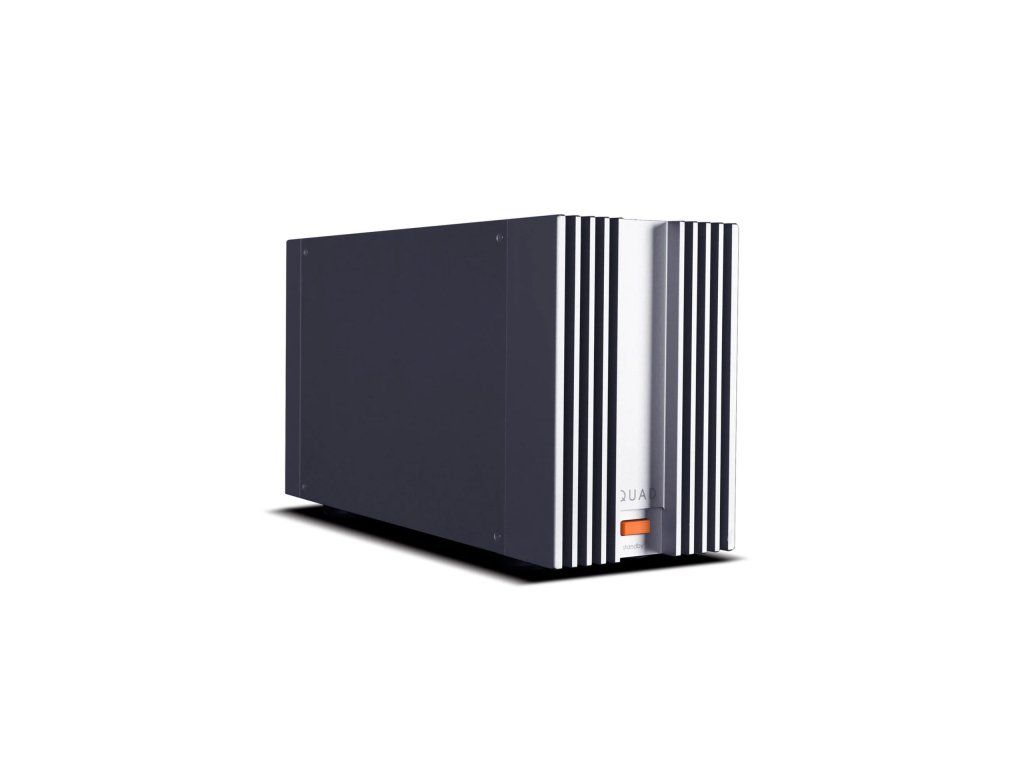

Anodizovaná skříň a CNC obráběné boční chladiče navazují na rozpoznatelný průmyslový design původního zesilovače. Pevné pouzdro omezuje působení vnějších vibrací. Na nové konstrukci spolupracovali servisní specialisté Rob Flain a Paul McConville s návrháři Janem Ertnerem, Peterem Comeauem a Davidem McNeillem. Původní dvojice zesilovače a předzesilovače získala cenu za průmyslový design a je zastoupena v newyorském Museum of Modern Art.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Stereofonní koncový zesilovač, třída AB |
| Výkon stereo: | 2 × 50 W / 8 Ω, 2 × 70 W / 4 Ω (THD <1 %) |
| Výkon můstek: | 140 W / 8 Ω, 170 W / 4 Ω (THD <1 %) |
| Vstupy: | Linkový RCA, symetrický XLR, trigger 12 V uveden v popisu |
| Výstupy: | Reprosoustavy, trigger 12 V / Link |
| Frekvenční rozsah: | 20 Hz – 20 kHz (±0,3 dB) |
| Zkreslení THD: | <0,002 % (1 kHz) |
| Zesílení: | +29 dB |
| Vstupní impedance: | 15 kΩ (RCA), 22 kΩ (XLR) |
| Vstupní citlivost: | 700 mV RMS (RCA), 1,5 V RMS (XLR) |
| Odstup signál/šum: | >108 dB (A-vážený) |
| Proud na výstupu: | max. 10 A |
| Transformátor: | Toroidní, 200 VA |
| Pohotovostní příkon: | <0,5 W |
| Rozměry: | 120 × 325 × 176 mm (Š × H × V) |
| Hmotnost: | 8,4 kg |
