QUAD 3
Kód: 69170Detailní popis produktu
QUAD 3 je integrovaný zesilovač třídy AB s D/A převodníkem, MM phono předzesilovačem, HDMI ARC a Bluetooth. Analogové a digitální zdroje spojuje s regulací basů a charakteristickým ovládáním Tilt, které mění celkové zvukové vyvážení. Konstrukce vzhledově navazuje na předzesilovač QUAD 22.
OVLÁDÁNÍ A KOREKCE

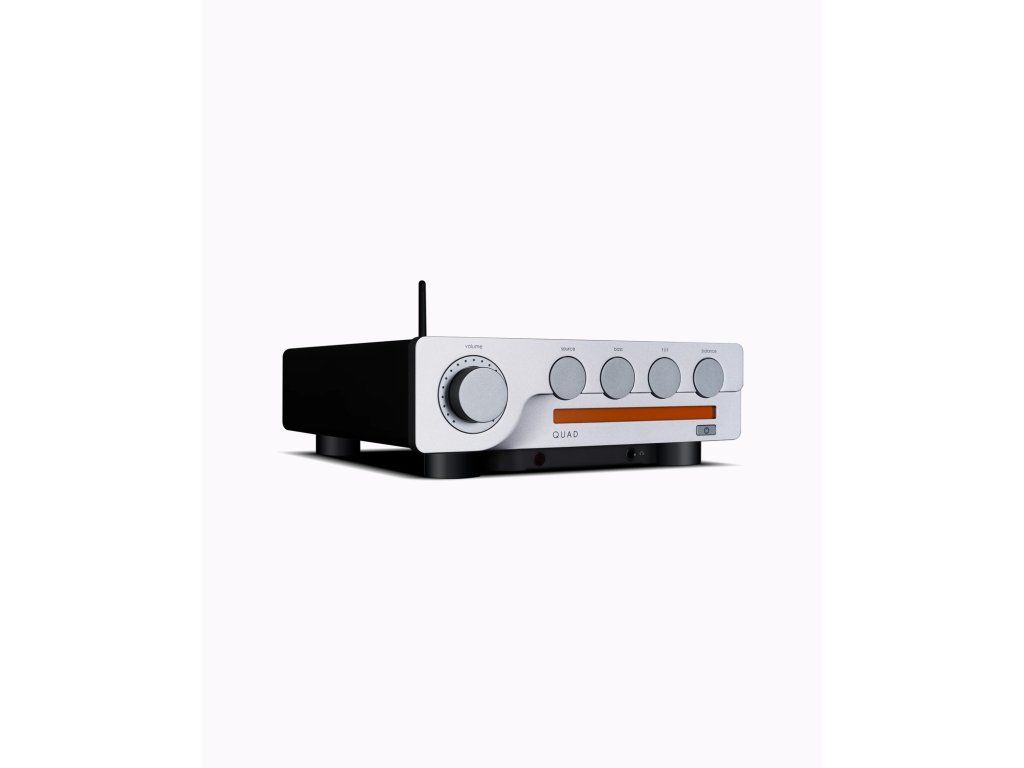

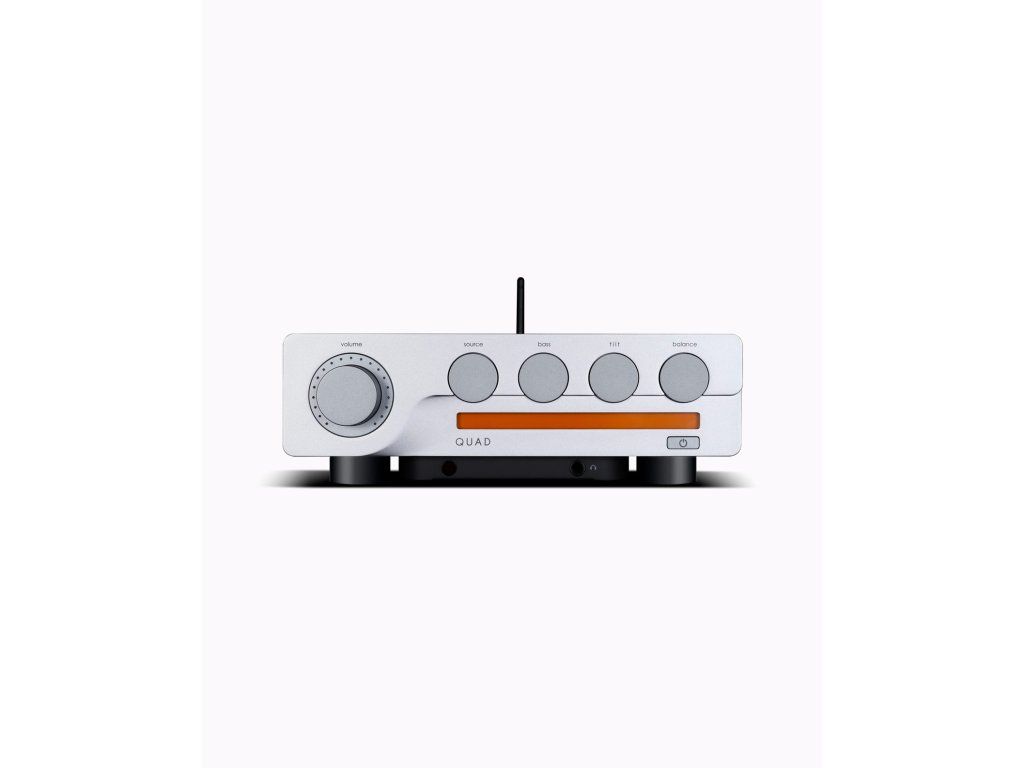

Řada otočných digitálních enkodérů slouží k nastavení hlasitosti, vstupu, vyvážení kanálů, basů a funkce Tilt. Tilt současně zvedá jednu stranu frekvenčního spektra a tlumí druhou, takže lze přizpůsobit charakter nahrávky nebo akustiku místnosti. LCD pás zobrazuje nastavení a vybraný zdroj; jas podsvícení lze upravit nebo podsvícení vypnout. Přiložený dálkový ovladač zpřístupňuje také nabídky a korekce.
DIGITÁLNÍ PŘIPOJENÍ
USB-B umožňuje přehrávání hudby z počítače PC nebo Mac v PCM i DSD. Optický a koaxiální S/PDIF vstup slouží pro přehrávače a streamery. HDMI ARC přenáší zvuk televizoru a umožňuje jeho ovladačem řídit hlasitost i napájení sestavy. Bluetooth podporuje kodeky aptX a aptX HD pro bezdrátový poslech z chytrých zařízení.
PŘEVOD A ANALOGOVÉ ZDROJE
Digitální část používá převodník ESS ES9038Q2M s navazujícím filtrem ve třídě A. U zdrojů připojených přes USB a S/PDIF lze zapnout převzorkování. Gramofon s MM přenoskou lze zapojit přímo do vestavěného phono stupně s RIAA korekcí. Další analogové komponenty mají k dispozici dvojici linkových RCA vstupů.
ZESÍLENÍ A SLUCHÁTKA
Koncový stupeň třídy AB napájí toroidní transformátor s kondenzátorovou zásobou. Pro sluchátka je určen samostatný obvod s proudovou zpětnou vazbou. Předzesilovací výstup umožňuje další propojení sestavy a spouštěcí vstup i výstup koordinují zapínání kompatibilních komponentů.
Doplňkové parametry
| Kategorie: | Integrované zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Integrovaný stereofonní zesilovač, třída AB |
| Výstupní výkon: | 2 × 65 W / 8 Ω, 2 × 100 W / 4 Ω (THD <1 %) |

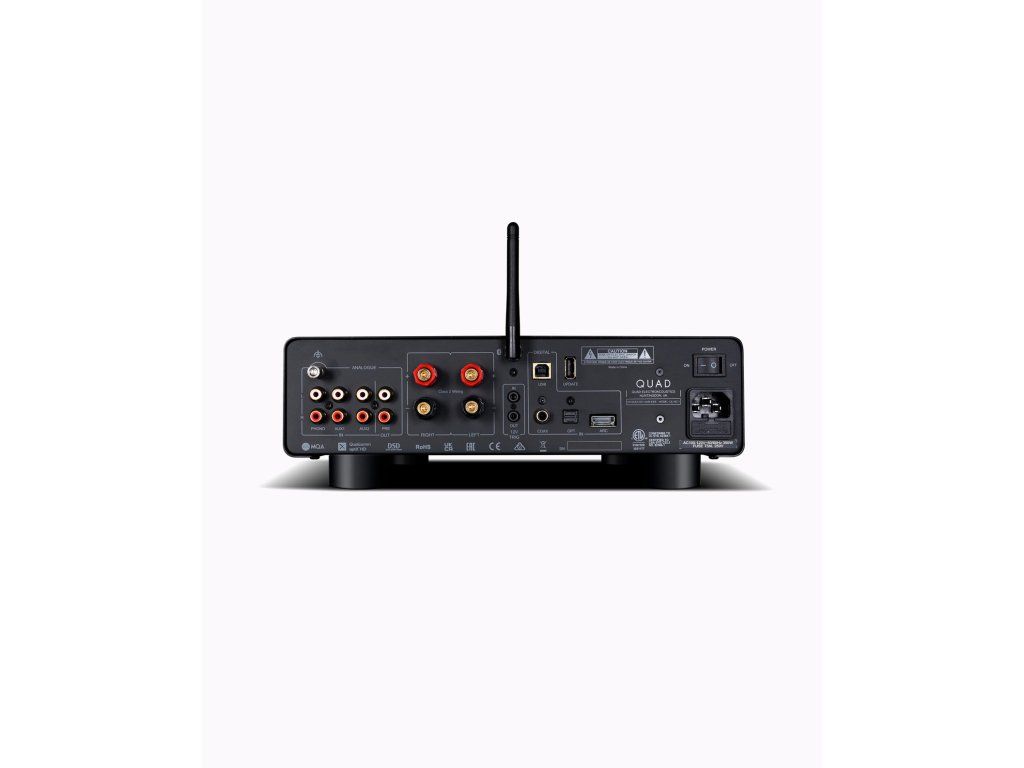

| Vstupy: | 2 × linkový RCA, phono MM, koaxiální a optický S/PDIF, USB-B, HDMI ARC, Bluetooth, trigger 12 V |
| Výstupy: | Předzesilovací, reprosoustavy, sluchátka, trigger 12 V |
| Bluetooth: | 5.1, aptX / aptX HD |
| D/A převodník: | ESS ES9038Q2M, 32 bitů, filtr ve třídě A |
| Digitální formáty: | USB: PCM 44,1 – 768 kHz, DSD64/128/256/512, optický/koaxiální: 44,1 – 192 kHz |
| Převzorkování: | 352,8 kHz nebo 384 kHz pro USB a S/PDIF |
| Frekvenční rozsah: | Koncový stupeň: 20 Hz – 20 kHz (±0,3 dB), předzesilovač: 20 Hz – 20 kHz (±0,1 dB) |
| THD koncového stupně: | <0,003 % (1 kHz, 30 W / 8 Ω) |
| Odstup signál/šum: | Zesilovač >110 dB, DAC >116 dB, phono MM >78 dB (A-vážené) |
| Vstupní citlivost: | Linkový 800 mV RMS, phono MM 3,6 mV |
| Vstupní impedance: | Linkový 10 kΩ, phono MM 47 kΩ / 100 pF |
| Předzesilovací výstup: | max. 2,3 V, impedance 120 Ω |
| Proud na výstupu: | max. 10 A |
| Tónové korekce basy / výšky: | Basy ±3 dB, Tilt v krocích 1 dB kolem 700 Hz, balance |
| Sluchátková zátěž: | 20 – 600 Ω, výstupní impedance 2,35 Ω |
| Napájecí část: | Toroidní transformátor 235 VA, kapacita 30000 µF |
| Pohotovostní příkon: | <0,5 W |
| Rozměry: | 300 × 332 × 101 mm (Š × H × V) |
| Hmotnost: | 8 kg |
| Příslušenství: | Napájecí kabel, dálkový ovladač, manuál, 2 × AAA baterie |
