PureLink PT-C-HDAEDE
Kód: AH931Detailní popis produktu

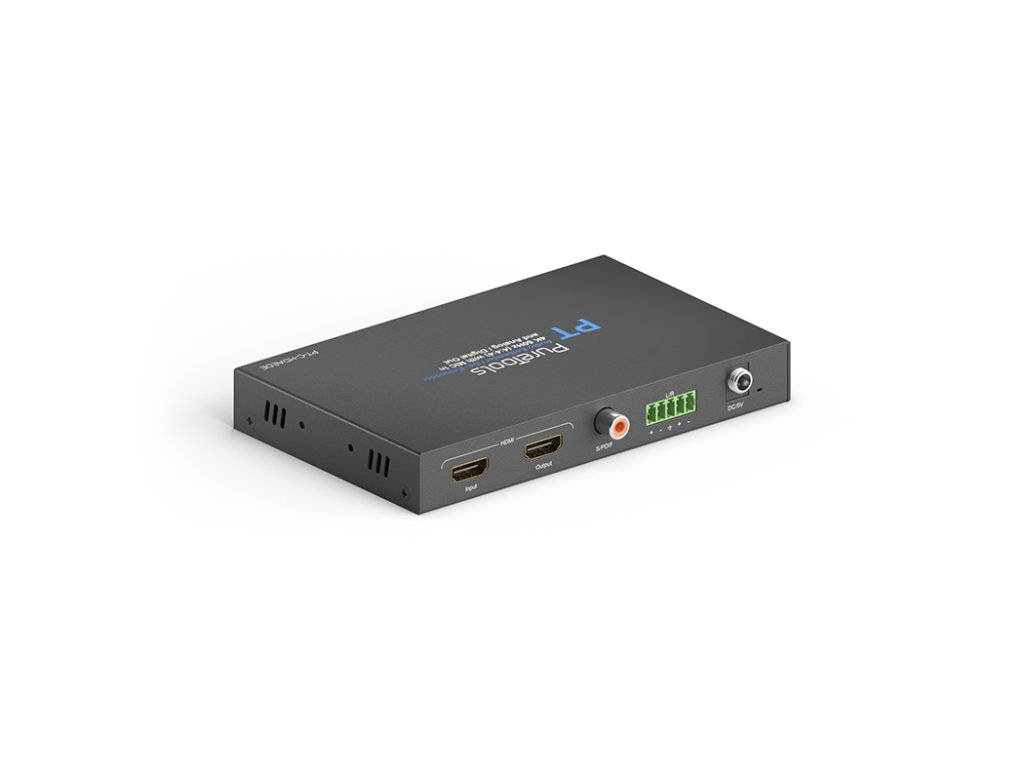

PureLink PT-C-HDAEDE je HDMI audio procesor, který odděluje zvuk z HDMI signálu nebo do něj vkládá externí zvuk. Umožňuje také míchání mikrofonního či linkového vstupu s původním zvukem a převod obrazu na nižší rozlišení. Je určený pro prezentační, konferenční a další profesionální AV instalace.
ODDĚLENÍ A VLOŽENÍ ZVUKU
Zvuk z HDMI lze vyvést samostatně na koaxiální digitální výstup S/PDIF nebo symetrický analogový stereofonní výstup. Externí analogový signál přivedený do konektoru Phoenix lze naopak vložit do HDMI přenosu. Různé kombinace vstupů a výstupů dovolují využít přístroj také jako mikrofonní předzesilovač, zvukový mixér nebo jednotku pro komentář do přehrávaného obsahu.
MIKROFONNÍ A LINKOVÝ VSTUP

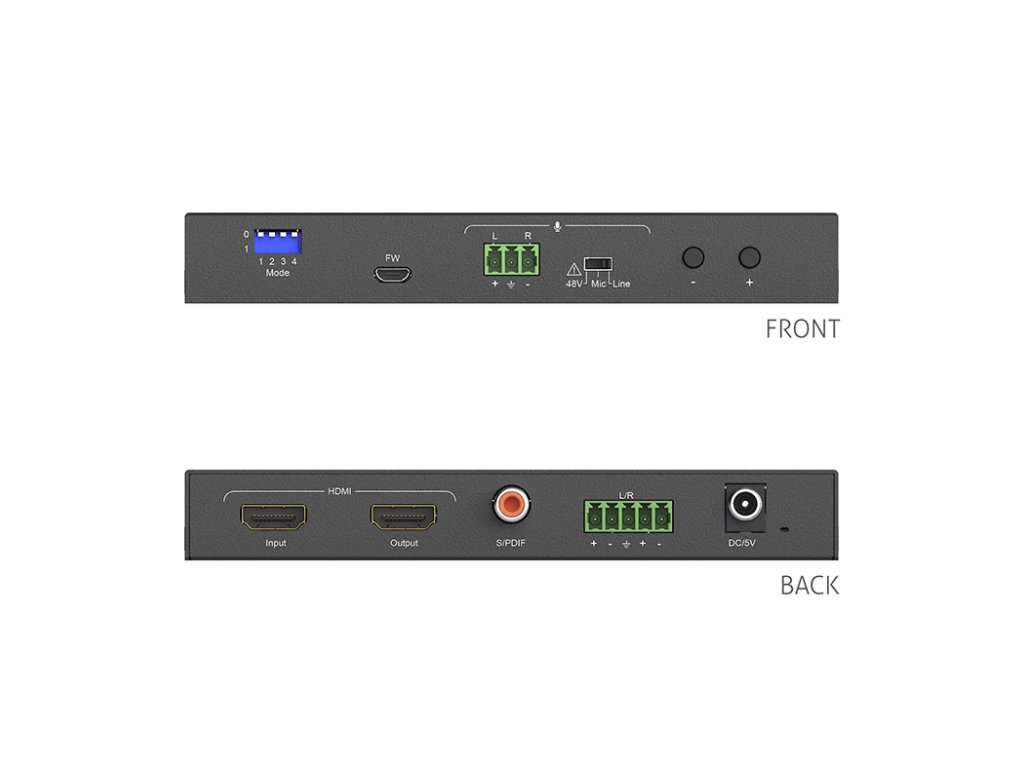

Přepínač na předním panelu vybírá linkový vstup, mikrofonní vstup nebo mikrofonní vstup s fantomovým napájením pro kondenzátorový mikrofon. Samostatná tlačítka upravují hlasitost analogového vstupu. Tento vstup lze kombinovat se zvukem přicházejícím po HDMI nebo jím původní zvuk nahradit.
NASTAVENÍ SMĚROVÁNÍ
DIP přepínače na čelním panelu řídí zapnutí analogového vstupu, zapnutí zvuku z HDMI vstupu a konfiguraci zvukového signálu na HDMI a S/PDIF výstupech. Nastavení tak určuje, které zvukové signály se uplatní na jednotlivých výstupech.
OBRAZ A ZVUKOVÉ FORMÁTY
HDMI cesta podporuje HDR a Deep Color i průchod vícekanálových zvukových formátů včetně Dolby Atmos a DTS-X. Analogové oddělení zvuku pracuje se stereofonním PCM, digitální výstup S/PDIF umožňuje také vícekanálový zvuk. Přístroj podporuje HDCP, EDID a průchod povelů CEC.
PŘEVOD OBRAZU A ARC
Integrovaný downscaler převádí vstupní obraz na FullHD pro použití staršího zobrazovače v sestavě s novějšími zařízeními. HDMI vstup i výstup podporují zpětný zvukový kanál ARC a jeho průchod.
INSTALAČNÍ PROVEDENÍ
Kompaktní ocelová skříň umožňuje skrytou montáž například v AV racku nebo nábytku. Napájecí konektor lze zajistit šroubením, provozní stav indikuje LED. Port Micro USB slouží k aktualizaci firmwaru. Součástí balení jsou konektory Phoenix, montážní sada, napájecí adaptér a uživatelský návod.
Doplňkové parametry
| Kategorie: | HDMI rozbočovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | HDMI audio embedder/de-embedder s mixováním a downscalerem |
| Vstupy: | 1 × HDMI, 1 × MIC/LINE, 3pinový Phoenix |
| Výstupy: | 1 × HDMI, 1 × koaxiální S/PDIF (RCA), 1 × symetrický analogový stereo, 5pinový Phoenix |
| Standard HDMI: | HDMI 2.0 |
| Přenosová rychlost: | 18 Gbit/s |
| Max. rozlišení: | 4K při 60 Hz (4:4:4) |
| Downscaler: | 4K → FullHD 1080p |
| Obrazové funkce: | HDR, Deep Color 12 bitů |
| Ochrana a řízení: | HDCP 2.2/1.4, CEC, EDID |
| HDMI zvuk: | LPCM až 7.1 / 24 bitů / 96 kHz, průchod Dolby Atmos, DTS-X a ARC |
| Analogový výstup: | Symetrický stereo, PCM 2.0 |
| Digitální výstup: | S/PDIF až 5.1, max. 96 kHz / 16 Mbit/s |
| Režimy vstupu: | Line, Mic, Mic s fantomovým napájením |
| Fantomové napájení: | 48 V |
| Regulace hlasitosti: | −18 dB až +24 dB, krok 1 dB, analogový vstup |
| DIP přepínače: | 4 přepínače, 16 kombinací směrování zvuku |
| Aktualizace: | Micro USB pro firmware |
| Napájení: | DC 5 V / 1 A, konektor se šroubením |
| Max. příkon: | 5 W |
| Materiál skříně: | Ocel |
| Rozměry: | 151 × 93,5 × 21 mm |
| Hmotnost: | 360 g |
| Provozní teplota: | −5 až 40 °C |
| Provozní vlhkost: | 5 – 90 % |
| Shoda: | CE, RoHS, REACH |
| Obsah balení: | Přístroj, 3pinový a 5pinový konektor Phoenix, montážní sada, adaptér 5 V / 1 A, uživatelský návod |
