NORDOST QRT • napájecí systém • QB4-Mark III • 4x zásuvka C15

Detailní popis produktu

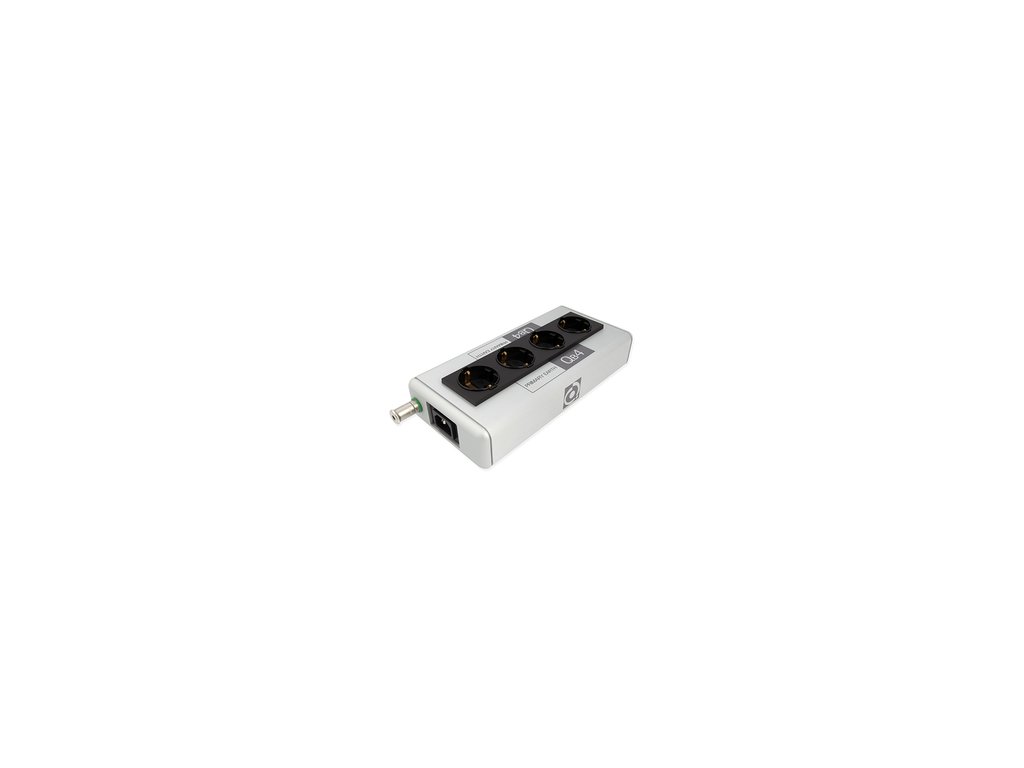

Nordost QB4 Mark III je pasivní síťová distribuční jednotka Nordost řady QRT (QBASE Mark III) se čtyřmi zásuvkami Schuko a vstupní zásuvkou IEC C-14. Slouží k rozvodu napájení ke komponentům hi-fi sestavy bez filtrace a bez aktivních obvodů.

HVĚZDICOVÉ UZEMNĚNÍ
Všechny zásuvky jsou napojeny na vstup z jednoho centrálního bodu (star-earth topologie). Zemnicí větev každé zásuvky kromě zásuvky označené Primary Earth má pasivně zvýšenou impedanci. Každý přístroj tak dostává přímou cestu napájení od zdi, omezuje se tok zemnicích proudů mezi jednotlivými přístroji a střet signálových a zemnicích cest.

KONSTRUKCE
Mechanicky laděné těleso z extrudovaného hliníku nese odolné zásuvky. Verze Mark III používá dvoupatrové uspořádání desek plošných spojů, které odděluje zemnicí spoje od fázových a nulových cest, s rozšířenými vodivými cestami. Vnitřní propojení je provedeno vodiči Nordost Mono-Filament, odporový „sink“ tlumí vířivé proudy. Jednotka má vnitřní pojistku a zemnicí svorku WBT.

ZAPOJENÍ
Předzesilovač nebo integrovaný zesilovač se připojuje do zásuvky Primary Earth ve středu hvězdy, zdroje v pořadí signálové cesty na jednu stranu, koncové zesilovače a vedlejší zdroje na druhou. K zásuvce ve zdi se jednotka připojuje samostatným napájecím kabelem. Zemnicí svorku lze propojit s nezávislou čistou zemí, například jednotkou Nordost QKORE; bez ní jednotka funguje normálně. Jednotku je vhodné umístit na pevnou podložku mimo signálové kabely; volitelně lze použít držák Stand Mount.
