Neutrik NC3FXX-B
Kód: 52220Detailní popis produktu

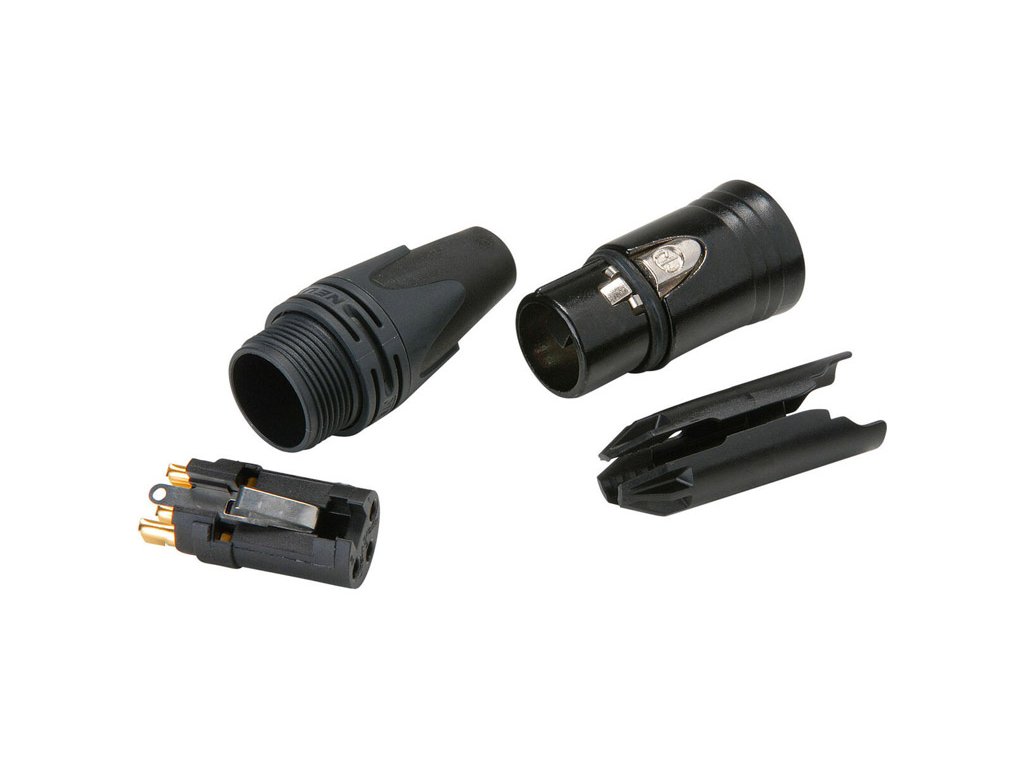

Neutrik NC3 FXX-B je kabelová samice XLR řady XX se třemi zlacenými kontakty. Klecová konstrukce kontaktů je určena pro nízký přechodový odpor a zábrana proti zatečení pájky chrání jejich spojovací plochy při montáži.
KONTAKTNÍ A ZEMNICÍ SYSTÉM
Kontakty mají provedení s pájecí bariérou, která omezuje průnik pájky do oblasti styku s protikusem. Dodatečné zemnicí pružinové kontakty zlepšují elektrickou návaznost mezi pouzdry spojených konektorů. Větší kovová západka usnadňuje obsluhu aretace.
MECHANICKÉ PROVEDENÍ
Tlakově lité zinkové pouzdro má chráněný vnitřní závit. Zdokonalené kleštinové odlehčení tahu zvyšuje odolnost kabelu proti vytažení a usnadňuje sestavení. Polyuretanová průchodka chrání plášť kabelu před namáháním v ohybu.
MONTÁŽ A IDENTIFIKACE
Vodiče se připojují k pájecím kontaktům. Kroužky a koncovky pro rozlišení jsou dostupné jako příslušenství. Řada XX navazuje na původní řadu X a přináší upravené kontakty, aretaci i uchycení kabelu.
Doplňkové parametry
| Kategorie: | XLR |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Kabelový konektor XLR řady XX |
| Konektor: | Samice, tři póly |
| Průřez vodiče: | max. 2,5 mm² / 14 AWG |
| Průměr kabelu: | 3,5 – 8,0 mm |
| Materiál pouzdra: | Tlakově litý zinek ZnAl4Cu1, KTL povrch |
| Kontakty: | Bronz CuSn8, 0,2 μm tvrdé slitiny Au přes 2 μm Ni |
| Vložka: | Polyamid PA66 |
| Odlehčení tahu: | Kleštinové, polyacetal POM |
| Koncovka: | Polyuretan |
| Připojení vodičů: | Pájení, s bariérou proti zatečení pájky |
| Aretace: | Kovová západka |
| Jmenovitý proud: | 16 A na kontakt |
| Jmenovité napětí: | <50 V |
| Odpor kontaktu: | ≤3 mΩ |
| Kapacita kontaktů: | ≤4 pF |
| Izolační odpor: | >10 GΩ, počáteční |
| Dielektrická pevnost: | 1,5 kV DC |
| Zasunutí / vytažení: | Síla ≤20 N / ≤20 N |
| Životnost: | >1000 spojovacích cyklů |
| Stupeň ochrany: | IP40 |
| Teplotní rozsah: | −30 až +80 °C |
| Hořlavost: | UL 94 V-0 |
