Neutrik NC3 FX-BAG
Kód: 52223Detailní popis produktu

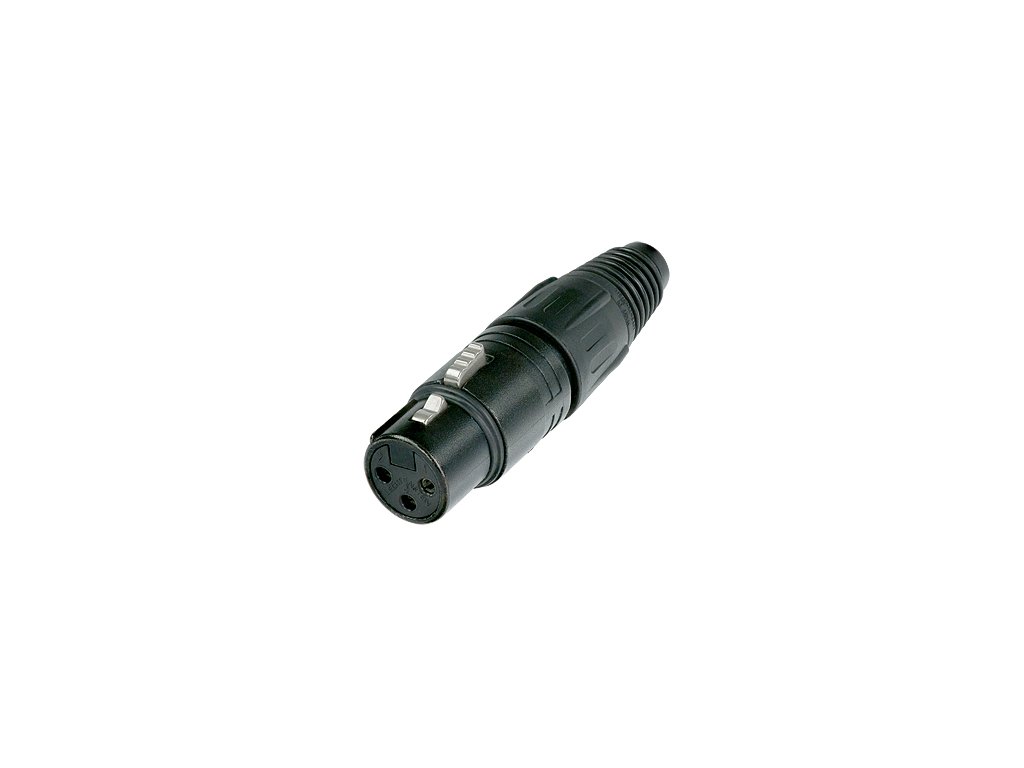

Neutrik NC3 FX-BAG je kabelová samice XLR se třemi stříbřenými kontakty. Kompaktní konstrukce používá tlakově lité zinkové pouzdro, plastovou vložku vyztuženou skelnými vlákny a kleštinové odlehčení tahu kabelu.
MONTÁŽ KABELU
Konektor se skládá z malého počtu dílů a sestavuje se bez šroubů. Vodiče se připojují pájením, zatímco kleštinové uchycení svírá plášť kabelu a mechanicky odlehčuje spoje. Pryžová průchodka v koncovce chrání kabel při ohybu.
KONTAKTY A OZNAČENÍ
Bronzové kontakty jsou stříbřené přes niklovou mezivrstvu. Západkový zámek zajišťuje spojené konektory. Pro identifikaci kabelů jsou dostupné rozlišovací kroužky a koncovky. Součásti mají schválení UL.
ŽIVOTNÍ CYKLUS MODELU
Výrobce tento model označuje jako postupně ukončovaný. Jeho přímým nástupcem je Neutrik NC3FXX-BAG; technické údaje této karty se vztahují k původnímu provedení.
Doplňkové parametry
| Kategorie: | XLR |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Kabelový konektor XLR |
| Konektor: | Samice, tři póly |
| Průřez vodiče: | max. 2,5 mm² / 14 AWG |
| Průměr kabelu: | 3,5 – 8,0 mm |
| Materiál pouzdra: | Tlakově litý zinek, povrch chrom |
| Kontakty: | Bronz CuSn8, 2 μm Ag přes 2 μm Ni |
| Vložka: | Polyamid PA66 |
| Odlehčení tahu: | Kleštinové, polyacetal POM |
| Koncovka: | Polyuretan s pryžovou průchodkou |
| Připojení vodičů: | Pájení |
| Aretace: | Západkový zámek |
| Jmenovitý proud: | 16 A na kontakt |
| Jmenovité napětí: | <50 V |
| Odpor kontaktu: | ≤3 mΩ |
| Kapacita kontaktů: | ≤4 pF |
| Izolační odpor: | >10 GΩ, počáteční |
| Dielektrická pevnost: | 1,5 kV DC |
| Zasunutí / vytažení: | Síla ≤20 N / ≤20 N |
| Životnost: | >1000 spojovacích cyklů |
| Stupeň ochrany: | IP40 |
| Teplotní rozsah: | −30 až +80 °C |
| Hořlavost: | UL 94 V-0 |
