Matrix Audio X-SPDIF3
Kód: POX-SPDIF3Detailní popis produktu

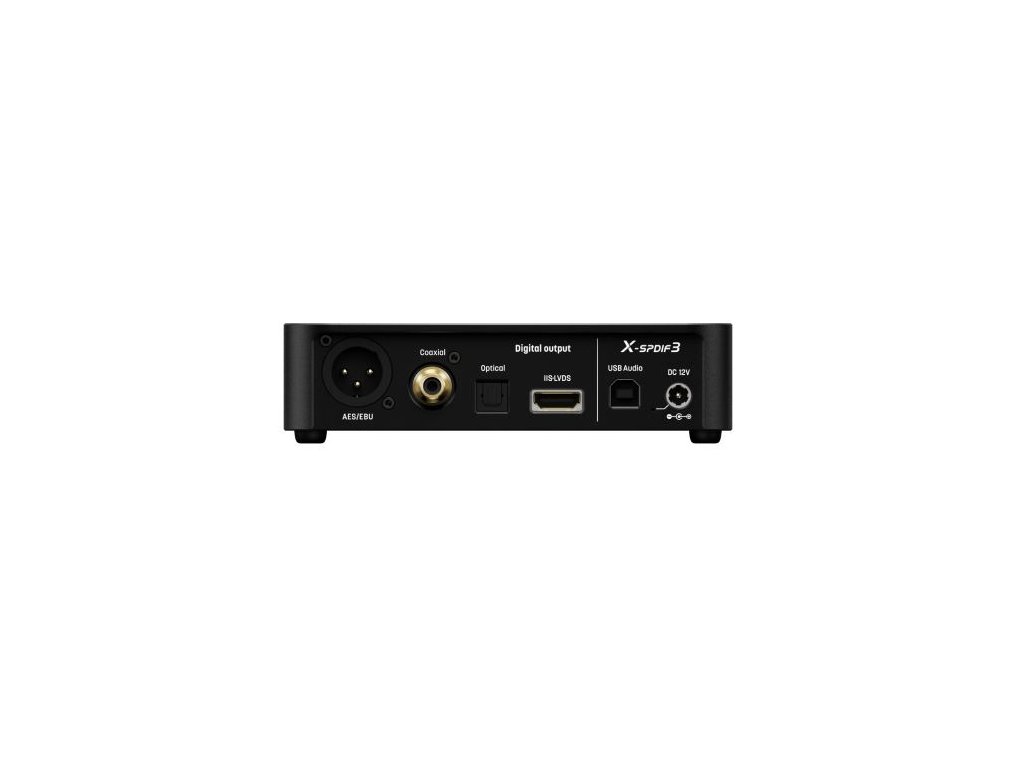

Matrix Audio X-SPDIF3 je USB digitální audio rozhraní, které převádí signál z počítače, telefonu nebo tabletu na optický, koaxiální, AES a IIS-LVDS výstup. Umožňuje tak připojit digitální audio zařízení k přístroji, který odpovídající výstup nemá. Přenos přes USB probíhá v asynchronním režimu.
ODDĚLENÍ DIGITÁLNÍCH VÝSTUPŮ
Rozhraní převádí audio data z USB na signály S/PDIF nebo IIS-LVDS, přičemž digitální signál znovu tvaruje. Oproti předchozí generaci je izolován také výstup IIS-LVDS. Digitální výstupy jsou odděleny od zemního vodiče USB vstupu, což omezuje přenos rušení z připojeného počítače nebo mobilního zařízení do navazujícího DAC.
HODINY A ŘÍZENÍ FPGA
Femtosekundové hodiny Accusilicon zajišťují samostatnou referenci pro každou rodinu vzorkovacích frekvencí. FPGA automaticky řídí dělení frekvence a přepínání. Hodinové obvody napájí nezávislý regulátor LDO s nízkým šumem.
PŘIZPŮSOBENÍ IIS-LVDS A DSD
Přepínači na spodní straně lze zvolit zapojení rozhraní IIS-LVDS a režim hodinového výstupu podle požadavků připojeného zařízení. Výstup podporuje PCM i DSD. Funkce konverze DoP převádí DSD přenášené v obálce DoP na nativní DSD pro výstup IIS-LVDS; lze ji využít s převodníkem, který přijímá pouze nativní DSD. Definice zapojení IIS-LVDS jsou popsány v uživatelském manuálu.
PŘIPOJENÍ K POČÍTAČI A MOBILNÍM ZAŘÍZENÍM
Ve Windows je potřeba instalovat dodávaný ovladač, zatímco podporované verze Mac OS X pracují bez jeho instalace. Většinu zařízení s Androidem lze připojit pomocí OTG kabelu. Pro zařízení s iOS je uvedeno připojení přes Lightning to USB Camera Kit.
NAPÁJENÍ Z USB NEBO EXTERNÍHO ZDROJE
Rozhraní může být napájeno z USB sběrnice nebo externím stejnosměrným zdrojem. Při připojení externího zdroje se napájení z USB odpojí a stav napájení signalizuje samostatná LED. U telefonů, tabletů a dalších zařízení s nízkým výstupním proudem USB je externí napájení nutné. Předepsané vstupní napětí nesmí být překročeno, aby nedošlo k poškození přístroje.
HLINÍKOVÉ ŠASI
Skříň je vyrobena z CNC obráběného hliníku. Konstrukce poskytuje elektromagnetické stínění vůči okolním zařízením a omezuje vliv mechanických vibrací. Součástí balení je USB kabel, stručný návod a záruční karta.
Doplňkové parametry
| Kategorie: | D/A převodníky (DAC) |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | 6971844970221 |
| Typ: | USB digitální audio rozhraní |
| Vstup: | USB, asynchronní přenos |
| Výstupy: | Optický, koaxiální, AES, IIS-LVDS |
| S/PDIF a AES PCM: | 16–24 bitů, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz |
| S/PDIF a AES DSD: | DSD64 (DoP) |
| IIS-LVDS PCM: | 16–32 bitů, 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz |
| IIS-LVDS DSD: | DoP: DSD64 / DSD128 / DSD256, nativně: DSD64 / DSD128 / DSD256 / DSD512 |
| Konverze DSD: | DoP na nativní DSD prostřednictvím IIS-LVDS |
| Zapojení IIS-LVDS: | 4 volitelné definice rozhraní, přepínače na spodní straně |
| Režimy hodin: | 2 volitelné režimy hodinového výstupu |
| Referenční hodiny: | 2 femtosekundové hodiny Accusilicon pro 44,1 kHz, 48 kHz a jejich násobky, řízení FPGA |
| Izolace: | Digitální výstupy včetně IIS-LVDS oddělené od země USB vstupu |
| Windows: | Windows 7 / 8 / 8.1 / 10 / 11, vyžadován dodávaný ovladač |
| Mac OS X: | 10.6.4 a novější, bez instalace ovladače |
| Mobilní zařízení: | Většina zařízení Android přes OTG, iOS přes Lightning to USB Camera Kit |
| Šasi: | CNC obráběný hliník |
| USB napájení: | 5 V / 500 mA |
| Externí napájení: | DC 12 V, ≥ 400 mA, napětí nesmí být vyšší než 12 V |
| DC konektor: | Vnější průměr 5,5 mm, vnitřní 2,1 mm, kladný pól uvnitř, záporný vně |
| Volba napájení: | Externí zdroj odpojuje napájení z USB, u zařízení s nízkým USB proudem je externí zdroj nutný |
| Signalizace: | LED stavu napájení |
| Příslušenství: | USB kabel, stručný návod, záruční karta |
| Hmotnost zařízení: | 1 kg |
| Rozměr zařízení: | 142 × 124 × 38 mm (Š × H × V) |
