M.FIDELITY • A1 • integrovaný zesilovač - black
Kód: POA1_BLDetailní popis produktu
Musical Fidelity A1 je integrovaný zesilovač s diskrétním symetrickým zapojením ve třídě A, odděleným napájením kanálů a gramofonovým vstupem MM/MC. Obnovené provedení zachovává vzhled i obvodové řešení původního modelu a doplňuje je moderními součástkami a dálkovým ovládáním hlasitosti.
NÁVAZNOST NA PŮVODNÍ KONSTRUKCI
Nové provedení vychází z původního návrhu včetně specifikací a uspořádání jednotlivých obvodových sekcí. Tranzistory jsou nahrazené vybranými současnými ekvivalenty, kondenzátory v signálové cestě jsou polypropylenové a odpory používají nízkošumové metalizované provedení. Rozvržení samostatných napájecích obvodů a výkonových stupňů bylo upraveno.
DYNAMICKÁ TŘÍDA A
Koncový stupeň používá tranzistory Planar Audio a pracuje v dynamické třídě A. Pokud odběr překročí klidový proud této třídy, zapojení plynule přechází k provozu odpovídajícímu třídě B a dovoluje další proudový odběr. Výrazné chladiče tvoří součást konstrukce potřebnou pro odvod tepla. Výrobce model doporučuje zejména do malých až středně velkých místností s pečlivě sestavenou soustavou dvoupásmových reprosoustav.
ODDĚLENÉ NAPÁJENÍ
Transformátor má dělená vinutí v uspořádání dual mono split rail. Levý a pravý výkonový stupeň mají nezávislé napájení a zvýšenou kapacitu napájecího zdroje pro omezení zvlnění a šumu. Filtrace hlavních větví zlepšuje regulaci a omezuje proudový náraz při zapnutí; úpravy transformátoru snižují jeho hluk i tepelné ztráty.
PŘEDZESILOVAČ A HLASITOST
Nízkošumový předzesilovač s JFET obvodem TL071 navazuje na původní zapojení. Přepínač Direct obchází zesilovací blok před regulátorem hlasitosti, což umožňuje přizpůsobit rozsah ovládání zdrojům s vyšší výstupní úrovní a citlivým reprosoustavám. Motorový potenciometr řady ALPS RK lze ovládat přiloženým infračerveným ovladačem.
GRAMOFONOVÝ VSTUP
Diskrétní vstupní stupeň v proudovém režimu podporuje přenosky MM i MC. Další zesílení a korekci RIAA zajišťuje nízkošumový převodník proudu na napětí. Režim MC přidává vyšší zesílení a automatické přizpůsobení vstupní impedance.
Doplňkové parametry
| Kategorie: | Integrované zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | 9120122296585 |
| Typ: | Integrovaný zesilovač |
| Zapojení: | Diskrétní symetrické, dynamická třída A |
| Frekvenční rozsah: | 10 Hz – 40 kHz (+0, −1 dB) |

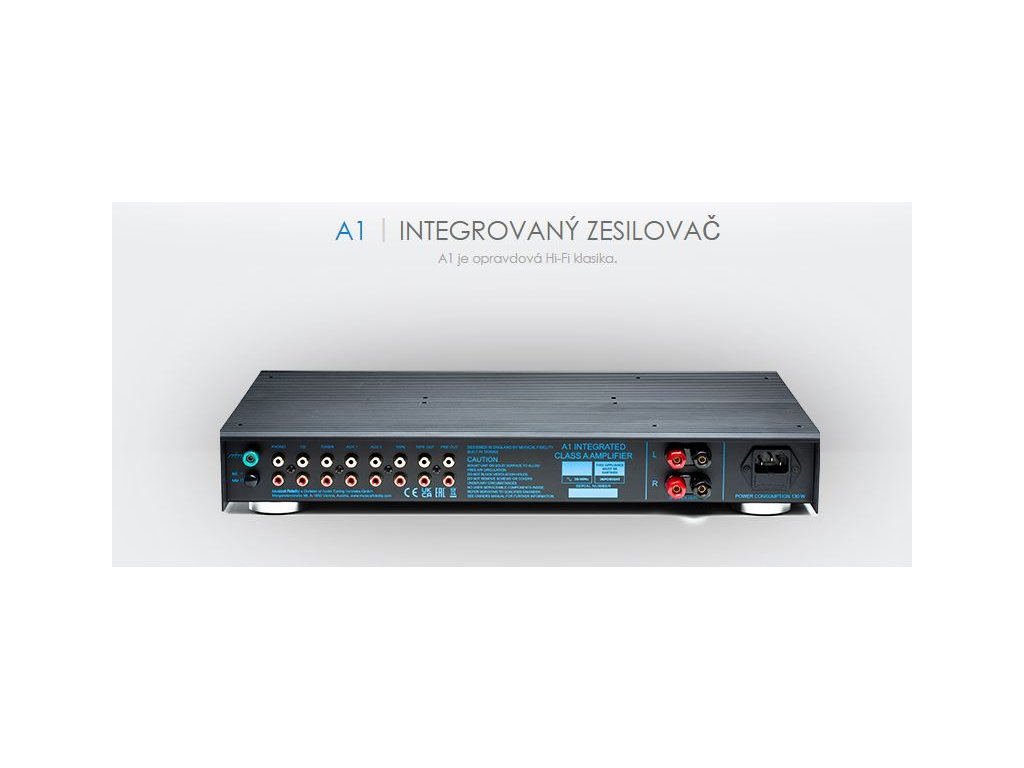

| Vstupy: | 1 × RCA phono MM/MC, 5 × RCA linkový |
| Výstupy: | RCA TAPE OUT pevný, RCA PRE OUT regulovaný, reproduktorové svorky pro 4 mm banánky |
| Odstup signál/šum: | 82 dB |
| Separace kanálů: | 85 dB |
| Činitel tlumení: | 150× |
| Vstupní citlivost: | 300 mV RMS jmenovitě, 8 V RMS maximálně |
| Vstupní impedance: | 25 kΩ (linkový vstup) |
| Impedance výstupů: | TAPE OUT 220 Ω, PRE OUT 100 Ω |
| Korekce RIAA: | ±1 dB |
| Citlivost MM/MC: | MM 5 mV, MC 450 µV |
| Zatížení MM: | 100 pF / 50 kΩ |
| Zatížení MC: | 1 kΩ jmenovitě, automatické přizpůsobení |
| Zesílení MM/MC: | 40 dB / 60 dB |
| Odstup MM/MC: | 75 dB / 70 dB |
| Výstupní napětí: | 42,5 V špička–špička |
| Výstupní proud: | 25 A špička–špička |
| Napájení: | 230 V / 115 V interně nastaveno, 100 V volitelně |
| Příkon: | 130 W maximálně, 0 W při vypnutém síťovém vypínači |
| Hmotnost zařízení: | 10,5 kg |
| Rozměr zařízení: | 440 × 283,3 × 68,3 mm (Š × H × V) |
| Zisk: | 32 dB Direct, 42 dB Normal (maximální hlasitost) |
| Výkon: | 25 W na kanál při 8 Ω |
