LM-2DB
Kód: AP-LM-2DB AP-LM-2DW Zvolte variantuDetailní popis produktu

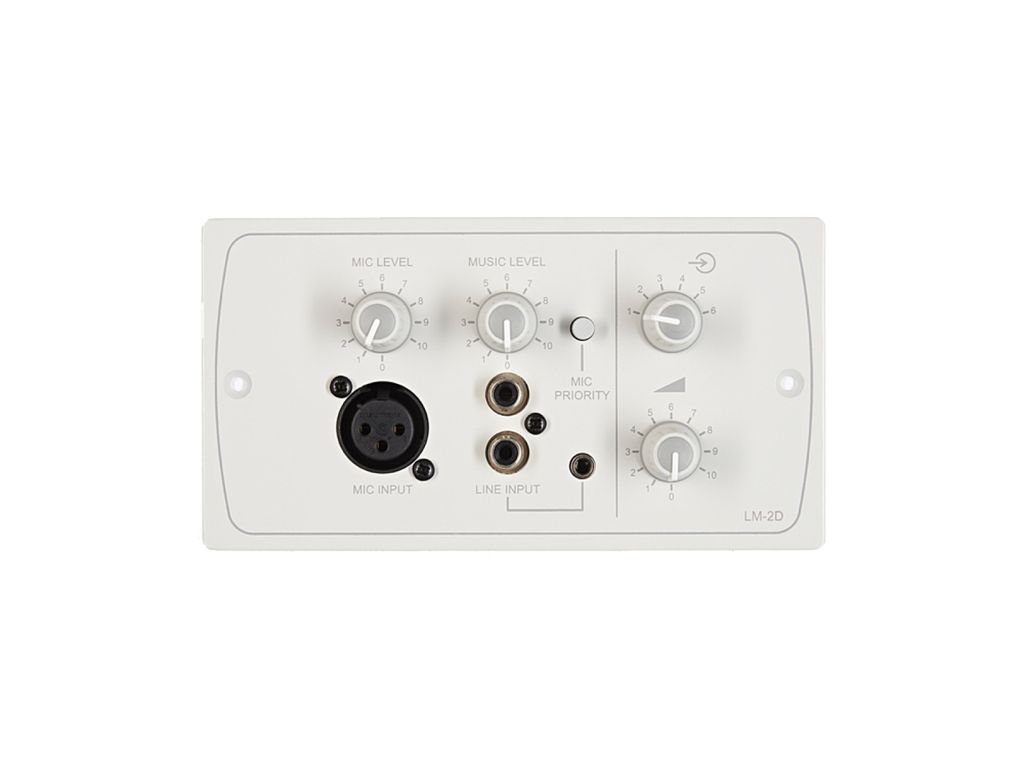

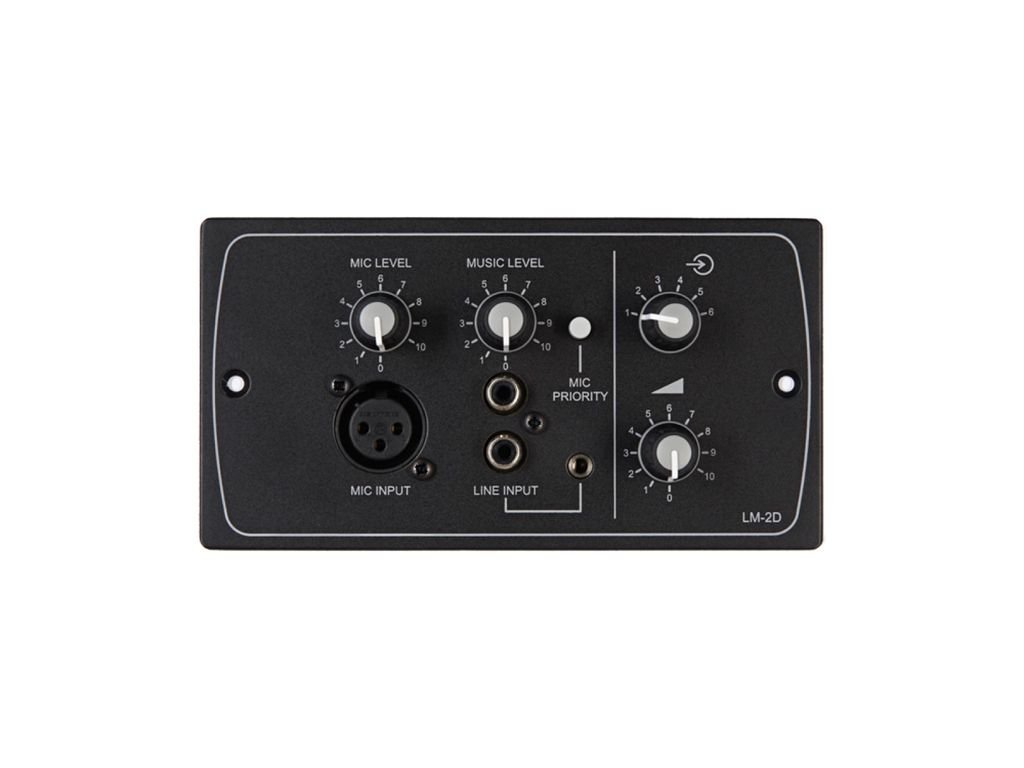

Cloud LM-2DB je aktivní mikrofonní a linkový nástěnný modul s místním směšováním a dálkovým ovládáním zdroje a hlasitosti hudby v zóně. Provedení LM-2D je určeno pro německý a nizozemský způsob upevnění a připojuje se do Facility Portu kompatibilního přístroje.
MÍSTNÍ ZDROJE A MIXOVÁNÍ
Symetrický mikrofonní vstup XLR doplňují nesymetrické stereofonní linkové vstupy RCA a jack. Levý a pravý kanál se sčítají do mona a signály z obou linkových konektorů se slučují. Mikrofon a hudba mají samostatné regulátory úrovně a uvnitř modulu se směšují. Připojit lze například notebook, přenosný přehrávač, DJ mixážní pult nebo přijímač bezdrátového mikrofonu.
PRIORITA MIKROFONU
Tlačítko MIC PRIORITY umožňuje mikrofonu potlačit místní hudební vstup i podkres vybraný na centrální jednotce. Vnitřními propojkami lze změnit chování tak, aby místní mikrofon i hudba plně ztlumily centrální hudební zdroj. Směšování je využitelné také pro karaoke.
ZDROJ A HLASITOST PODKRESU
Samostatné otočné ovladače vybírají zdroj hudby dostupný v centrální jednotce a nastavují jeho hlasitost. Každý Facility Port přísluší konkrétní zóně, takže místní vstupy i dálkové ovládání působí pouze v ní.
ŘETĚZENÍ A NAPÁJENÍ
Kabel CAT-5 se stíněnými konektory RJ45 vede symetrické audio i napájení. Přes konektor LINK lze přidat další modul a jejich audio se sčítá. Jen jeden modul v řetězci smí řídit zdroj a úroveň podkresu; výběr tohoto modulu určují propojky. Nepoužívané vstupní obvody automaticky vyřazuje hradlování kvůli omezení šumu. Připojit lze i ovladače RSL-6 nebo RL-1.
MONTÁŽ A POUŽITÍ
Provedení D odpovídá dvojitým krabicím německého standardu DIN. Modul se používá v seminárních a konferenčních sálech, hotelových tanečních sálech, víceúčelových prostorách, při venkovních akcích, ve fitness i učebnách. Venkovní instalace vyžaduje vhodnou samostatnou ochrannou krabici.
Doplňkové parametry
| Kategorie: | Ovládací panely |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Aktivní zónový mikrofonní/linkový směšovač a ovladač |
| Kompatibilita: | Cloud přístroje s Facility Portem, Z4MK4/Z8MK4, Z4MK3/Z8MK3, 46-120 a 46-120MEDIA |
| Mikrofonní vstup: | Symetrický XLR, 3 piny, samostatná úroveň |
| Linkové vstupy: | Stereo RCA a 3pólový jack 3,5 mm, nesymetrické, součet do mona |
| Jmenovitá úroveň: | RCA 0 dBu, jack +8 dBu dle PDF |
| Priorita: | Volitelné potlačení hudby o 30 dB mikrofonem, alternativně úplné ztlumení podkresu místními vstupy |
| Dálkové ovládání: | Volba ze 6 zdrojů a úroveň hudby dle centrální jednotky |
| Konektory systému: | RJ45 OUTPUT a LINK |
| Kabeláž: | Stíněný CAT-5, délka až 1,5 km dle stránky výrobce |
| Napájení: | Z centrální jednotky, +15 V a −15 V |
| Odběr: | 12 mA |
| Rozměry čela: | 150 × 80 mm |
| Hloubka modulu: | 32 mm dle nákresu |
| Montážní krabice: | Dvojitá německá DIN, 2 otvory o průměru 68 mm, hloubka alespoň 35 mm |
| Řetězení: | Další LM-2, RSL-6 nebo RL-1, řízení zdroje a úrovně jediným hlavním modulem |
