Kordz R.3 HDMI kabel, 4K/HDR, 18Gb/s
Kód: AH409Detailní popis produktu
Kordz R.3 je pasivní HDMI kabel pro rackové AV instalace a prostředí s vysokou úrovní elektrického rušení. Zvýšené stínění kombinuje s ohebnou bezhalogenovou konstrukcí a malou montážní hloubkou pro stísněné prostory.
STÍNĚNÍ PRO RACKOVÉ SESTAVY
Páry TMDS jsou stíněné fólií Al/Mylar. Celkové stínění doplňuje další fólie a hustý měděný oplet. Toto uspořádání je určené k omezení elektromagnetického rušení v rackových prostředích a při vedení citlivého HDMI signálu v komerčních instalacích.
MĚDĚNÉ VODIČE A IZOLACE
Kabel má plné vodiče z bezkyslíkaté mědi s průřezem podle délkové varianty. Izolace z pěnového polyethylenu nebo polyolefinu je použitá na signálových i dalších párech. Výrobce využívá pěnění polyethylenu dusíkem pro rovnoměrné dielektrické vlastnosti. Speciální žíhání měděného vodiče podporuje poddajnost kabelu při kroucení a omezuje mechanické zatížení zásuvky zařízení.
KOVOVÉ KONEKTORY
Tlakově litý HDMI konektor ze zinkové slitiny má zlatý povrch a definovanou přídržnou sílu. Pozlacené kontakty jsou z plné OFC mědi. Dvojité uzavřené pouzdro doplňuje eloxovaná hliníková přední část a bezhalogenové TPE odlehčení tahu. Konstrukce konektorů je testovaná pro opakované používání.
PŘESNÉ VEDENÍ V RACKU
Řada nabízí odstupňované délkové varianty pro přizpůsobení kabeláže vzdálenostem v racku. Malý profil a ohebný plášť z TPE usnadňují práci v omezeném prostoru. Montážní hloubka a poloměr ohybu se liší podle průřezu zvolené varianty.
OBRAZ A VÍCEKANÁLOVÝ ZVUK
Model má certifikaci DPL pro UHD přenos a HDMI High Speed with Ethernet. Přenáší vícekanálové PCM, DD/DTS HD a prostorový zvuk. ARC je podporovaný podle možností připojené sestavy. Výrobce uvádí použití této řady také ve vesmírných misích, vojenském a zdravotnickém prostředí i při mezinárodních akcích.
VÝROBA A ZKOUŠKY
Zakončení vodičů využívá bezkontaktní infračervené indukční pájení; při výrobě se používá vakuové infračervené pájení. Všechny kusy procházejí testem bitové chybovosti BER. Součástí nabídky je doživotní záruka na zachování funkce a přenosových vlastností podle podmínek výrobce.
Doplňkové parametry
| Kategorie: | HDMI kabely |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | 9340382008678 |
| Typ: | Pasivní HDMI kabel pro rackové a komerční AV instalace |
| Konektor: | HDMI, pozlacená tlakově litá zinková slitina, OFC kontakty |
| Vodič/průřez: | Plné OFC vodiče, 32/28 AWG podle délkové varianty |
| Materiál/stínění: | TMDS páry: Al/Mylar, celkově Al/Mylar a měděný oplet, pokrytí 90 % |
| Izolace: | Pěnový PE/polyolefin, pěnění polyethylenu dusíkem |
| Plášť: | Bezhalogenový TPE |
| Pouzdro konektoru: | Eloxovaná hliníková přední část, bezhalogenové TPE odlehčení tahu |
| Pozlacení: | Tělo 1 μin, kontakty 15 μin, 24karátové zlato |
| Certifikace: | DPL 4K 18G-DC, HDMI High Speed with Ethernet |
| Přenosová rychlost: | DPL: 6,0 Gb/s na kanál, 17,82 Gb/s celkem |
| HDMI takt: | 27 – 340 MHz |
| Obrazové režimy: | 2160p 50/59,94/60 fps: 8bitové 4:4:4, 10/12bitové 4:2:2 nebo 16bitové 4:2:0, 2160p30 3D |
| Barevné prostory: | RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601, ITU-BT.2020 |
| Zvuk: | PCM 2.0–7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 kanálů), ARC podle sestavy |
| Průměr kabelu: | 32 AWG: 4,8 mm, 28 AWG: 6,5 mm |

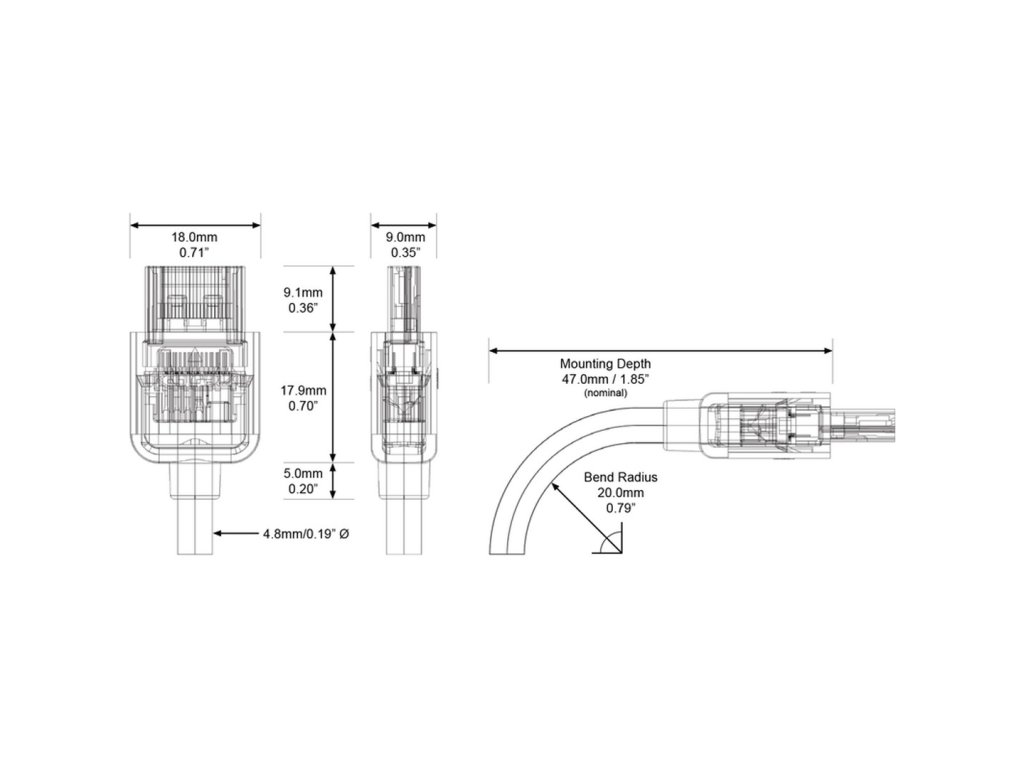

| Montážní hloubka: | 32 AWG: 47,0 mm, 28 AWG: 54,0 mm |
| Poloměr ohybu: | 32 AWG: 20,0 mm, 28 AWG: 27,0 mm |
| Přídržná síla: | 20 N (přibližně 2 kg), tolerance +10/−5 % |
| Životnost konektoru: | Testováno na ≥1000 cyklů |
| Zakončení: | Bezkontaktní infračervené indukční pájení |
| Výrobní test: | Nulová bitová chybovost BER při 340 Mcsc u všech kusů |
