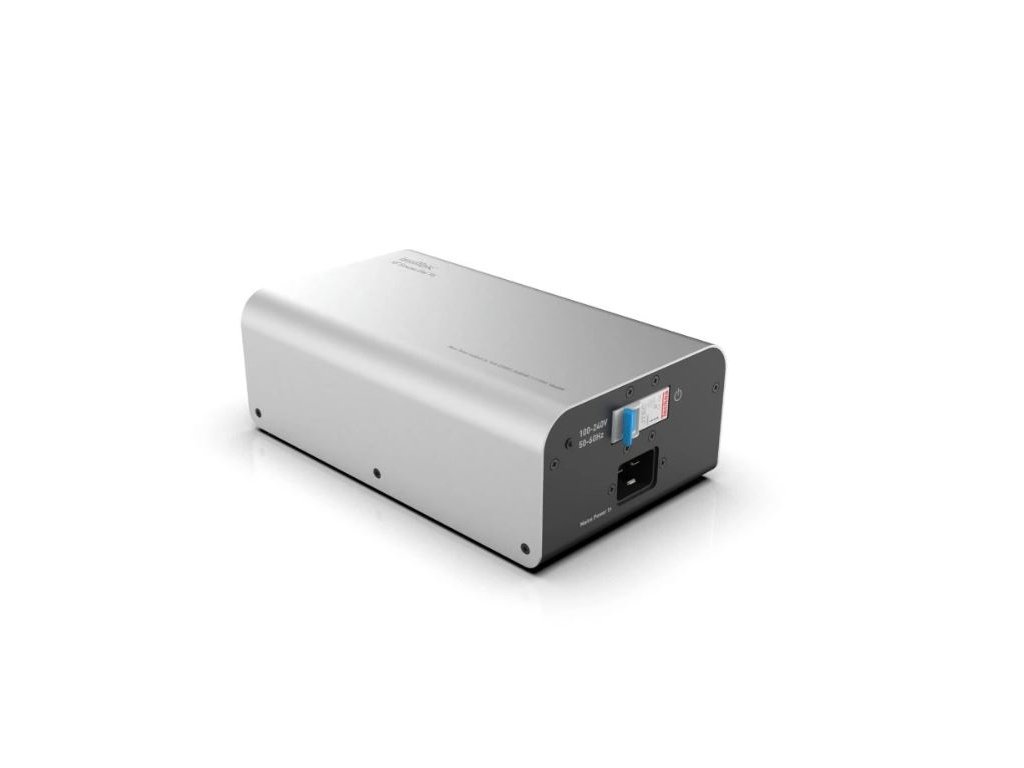

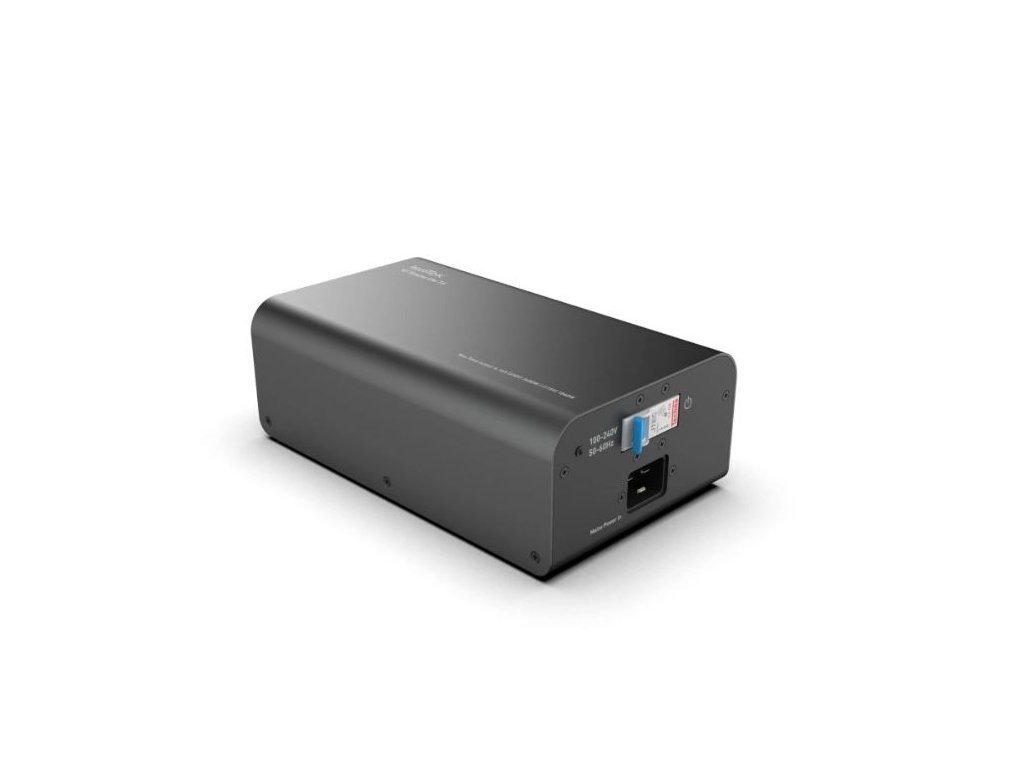

IsoTek V5 - Syncro Uni Blocking Box 10A * C14/C15 • Black
Kód: POCR-V5-SYNC-UNI-C14_BLK POCR-V5-SYNC-UNI-C14_SIL Zvolte variantuDetailní popis produktu
IsoTek V5 Syncro Uni 10 je jednotka pro potlačení stejnosměrné složky v síťovém napětí. Vyrovnává sinusový průběh kolem nulové úrovně, aby omezila mechanický brum a vibrace transformátorů. Lze ji použít před jednotlivým přístrojem nebo napájecím rozvodem.
OMEZENÍ NESYMETRIE SÍŤOVÉHO PRŮBĚHU
Stejnosměrná složka může vznikat při provozu běžných elektrických zařízení v domácnosti i v okolní síti. Nesymetrie napájení může nasytit železné jádro transformátoru, vyvolat mechanické chvění a zvýšit jeho zahřívání. Elektronika jednotky se zaměřuje na odstranění této nesymetrie a na omezení souvisejících vibrací a tepelných ztrát.
PŘEPRACOVANÝ OBVOD V5
Nová deska plošných spojů má dvojnásobné množství mědi oproti průmyslovému standardu. Obvod používá soustavu kondenzátorů v měděné a stříbrné konstrukci; ostatní součástky jsou dimenzovány i s rezervou pro krátkodobé proudové špičky. Proudová schopnost vnitřního obvodu je proti předchozímu řešení zvýšena a jeho impedance snížena.
ZAPOJENÍ PŘED KOMPONENT NEBO ROZVOD
Jednotka může napájet samostatný přístroj nebo pracovat jako předřazený člen před síťovým filtrem. V takovém zapojení dostávají upravený síťový průběh všechny výstupy následujícího rozvodu. Připojení používá běžné napájecí kabely s koncovkou IEC C13 na vstupní straně. Jmenovitý proud vstupu zůstává limitem celého zařízení.
KABELÁŽ A SKŘÍŇ
Vnitřní vodiče jsou z vícepramenné postříbřené bezkyslíkaté mědi vysoké čistoty. Izolace FEP je pružná a odolná a chrání vodiče při zachování vhodných dielektrických vlastností. Skříň kombinuje ocel a hliník, zemnicí síť je uspořádána do hvězdy. Jednotka je určena pro audio, domácí kino, síťová zařízení i další elektroniku.
Doplňkové parametry
| Kategorie: | Síťové pračky a filtry |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | Zvolte variantu |
| Typ: | Jednotka pro potlačení DC v síťovém napětí |
| Napájecí vstup: | IEC C14, 10 A, přívodní kabel s koncovkou C13 |
| Výstupy: | Provedení UK, EU, US, AU a CH |
| Síťové napětí: | 100 – 240 V |
| Síťová frekvence: | 50 – 60 Hz |
| Jmenovitý proud: | 10 A |
| Potlačení DC: | Až 4 V DC |
| Vnitřní proud: | 16 A (schopnost vnitřního obvodu) |
| Zvýšení proudu: | 60 % oproti předchozímu řešení |
| Kondenzátory: | Nejméně 16 ks, měděná/stříbrná konstrukce |
| Celková kapacita: | 75000 µF |
| Špičková rezerva: | 500 A (ochranná rezerva obvodu) |
| Vnitřní kabeláž: | Postříbřená OFC měď 6N |
| Dielektrikum: | FEP |
| Zemnění: | Hvězdicové |
| Materiál skříně: | Ocel a hliník |
| Rozměry: | 100 × 85 × 250 mm (Š × V × H) |
| Hmotnost: | 1,5 kg |
