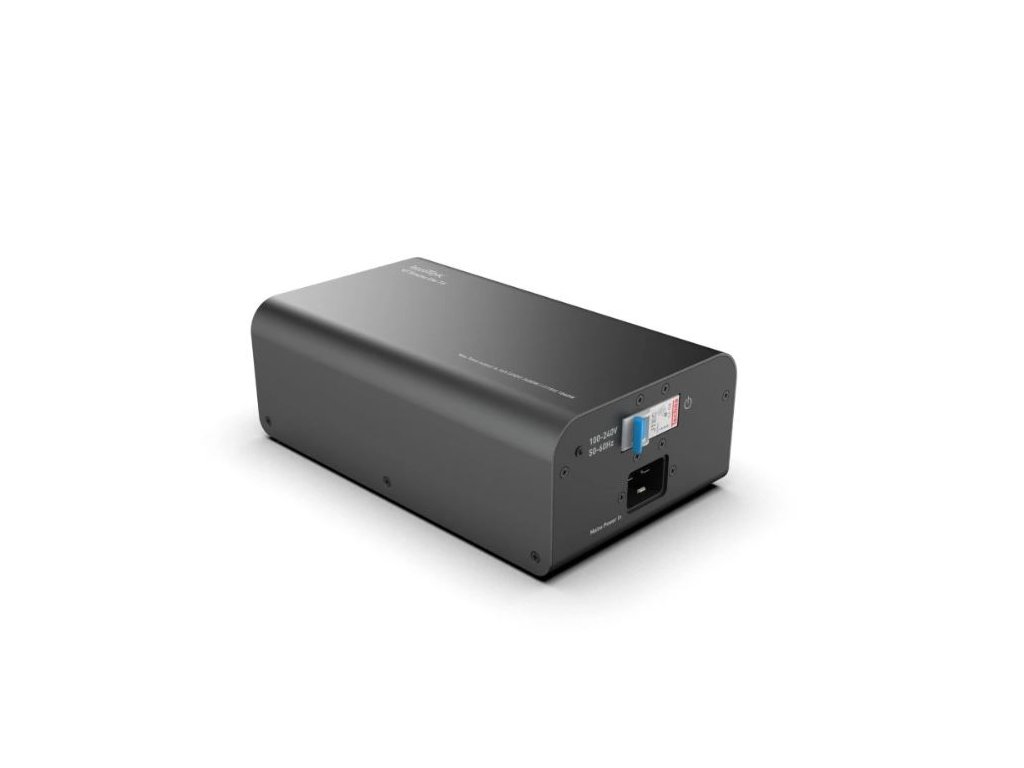

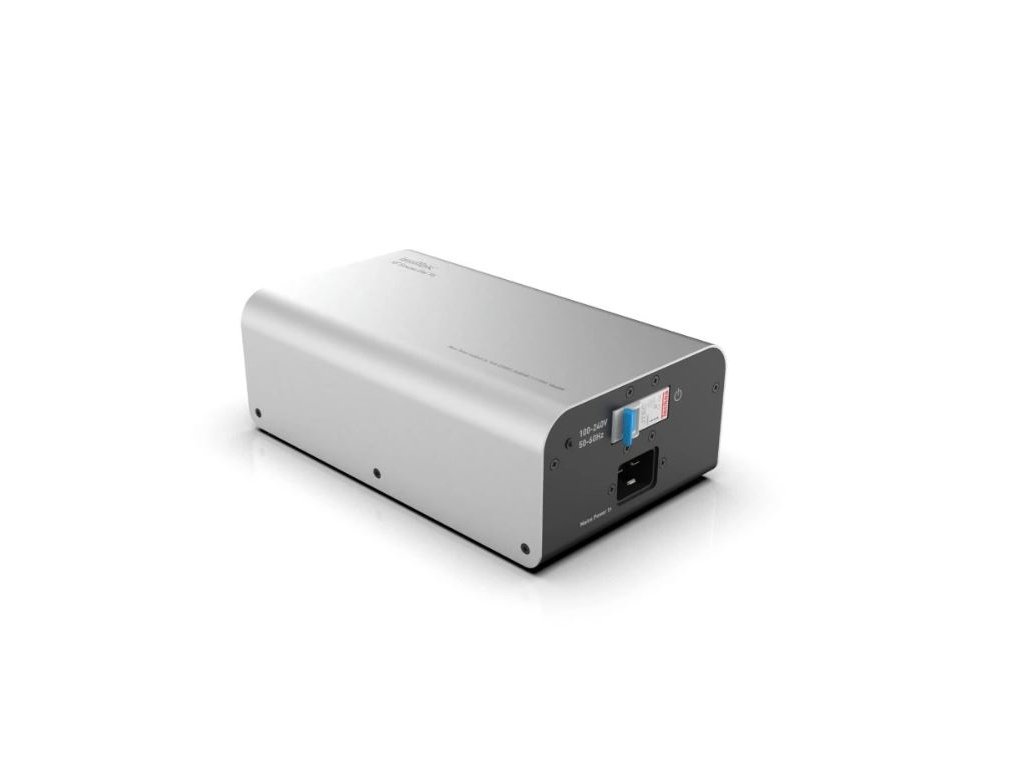

IsoTek V5 Syncro Uni 16
Kód: POCR-V5-SYNC-UNI-C20_BLK POCR-V5-SYNC-UNI-C20_SIL Zvolte variantuDetailní popis produktu
IsoTek V5 Syncro Uni 16 je filtr stejnosměrné složky síťového napětí pro omezení mechanického brumu a vibrací transformátorů. Lze jej zapojit před jeden přístroj nebo před další napájecí filtr či rozvaděč, aby upravené napájení využívala celá připojená sestava.
VYROVNÁNÍ SÍŤOVÉ VLNY
Obvod DC-cancelling obnovuje symetrii síťové sinusové vlny kolem nulové úrovně. Jejím narušením může být zatěžováno magnetické jádro transformátoru, které následně mechanicky vibruje a více se zahřívá. Výrobce proto spojuje potlačení této složky s omezením brumu, mikrorezonancí a tepelného namáhání napájecích transformátorů.
ZDROJE NESYMETRIE
Stránka uvádí jako možné příčiny například stmívače, vysoušeče vlasů a kávovary s diodou v napájecím obvodu. Zmiňuje také fotovoltaické instalace, výtahy a rychlé nabíječky elektromobilů v okolní síti. Nejde pouze o rušení pocházející z vlastní audio sestavy, ale o nerovnováhu napájecí vlny způsobenou dalšími zařízeními.
OBVOD GENERACE V5
Přepracovaná deska používá zvýšené množství mědi a soustavu kondenzátorů měděno-stříbrné konstrukce. Výrobce uvádí vyšší proudovou schopnost a nižší impedanci než u původního řešení. Vnitřní dimenzování obvodu je vyšší než jmenovitý proud vstupu; nesmí být zaměňováno za povolený odběr celé jednotky. Vstupní omezení slouží podle výrobce ke spolehlivému provozu.
ZAŘAZENÍ DO NAPÁJECÍ SOUSTAVY
Zařízení může pracovat s běžným i samostatně zvoleným napájecím kabelem a před další napájecí distribuční jednotkou. Stránka doporučuje přívod IsoTek EVO3 Premier s odpovídající koncovkou. Uspořádání zemnění je hvězdicové a jištění termomagnetické. Přístroj je určen pro audio, AV, síťové systémy i další elektroniku.
ŠASI A KABELÁŽ
Skříň kombinuje ocel a hliník. Vnitřní vodiče jsou postříbřená lanka z bezkyslíkaté mědi, chráněná FEP izolací. Výrobce uvádí odolnost a ohebnost tohoto fluoropolymeru spolu s jeho dielektrickými vlastnostmi. Omezení saturace transformátoru má podle popisu zachovat jeho schopnost dodávat proud při změnách zátěže.
Doplňkové parametry
| Kategorie: | Síťové pračky a filtry |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | Zvolte variantu |
| Typ: | Filtr stejnosměrné složky síťového napětí |
| Určení: | Jeden komponent nebo předřazení napájecímu filtru / rozvaděči |
| Síťový vstup: | IEC C20, 16 A |
| Provedení výstupu: | UK, EU, US, AU, CH |
| Síťové napětí: | 100 – 240 V |
| Síťová frekvence: | 50 – 60 Hz |
| Potlačení DC složky: | Až 4 V DC |
| Jmenovitý proud: | 16 A (limit vstupu jednotky) |
| Vnitřní proud: | 32 A dle výrobce, není limitem vstupu |
| Úprava obvodu: | O 260 % vyšší proudová schopnost oproti původnímu řešení |
| Kondenzátory: | Nejméně 36, měděno-stříbrná konstrukce, celkem 169’000 µF |
| Ochranná rezerva: | Přes 500 A špičkově, údaj o dimenzování obvodu |
| Deska plošných spojů: | Dvojnásobné běžné množství mědi |
| Jištění: | Termomagnetické |
| Zemnění: | Hvězdicové |
| Vnitřní kabeláž: | Postříbřená bezkyslíkatá měď 6n, FEP |
| Materiál šasi: | Ocel a hliník |
| Rozměry: | 150 × 250 × 85 mm (Š × H × V) |
| Hmotnost: | 2 kg |
| Doporučený kabel: | EVO3 Premier, IEC C19, 16 A |
