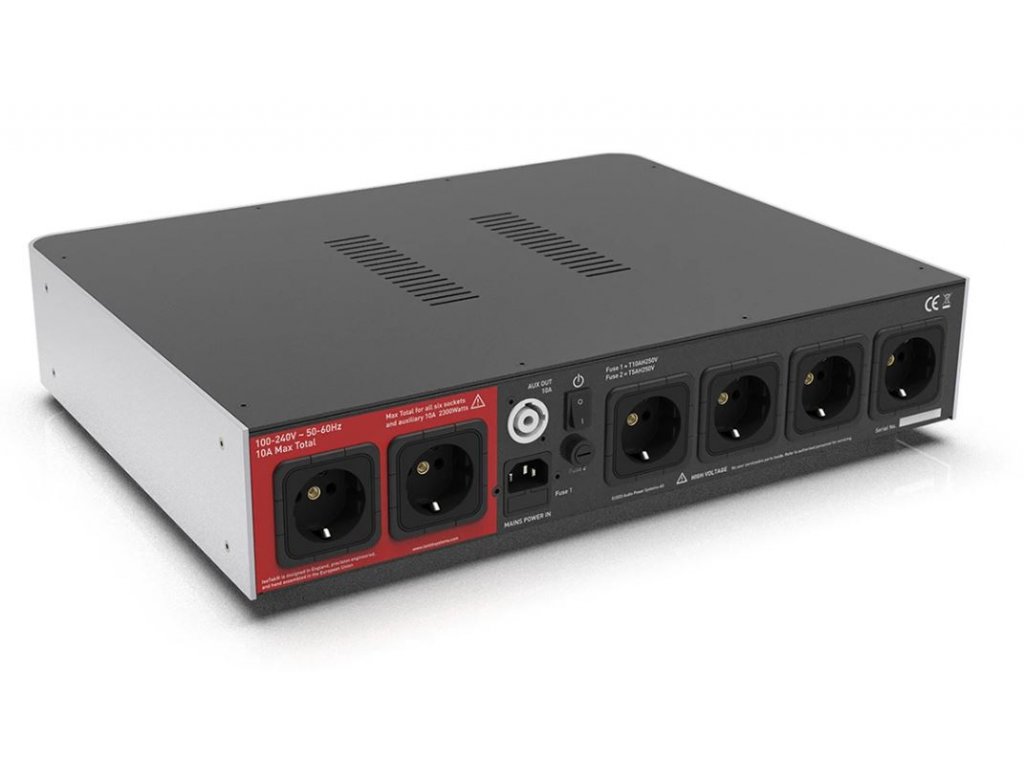

IsoTek V5 Elektra
Kód: POV5-ELEKTRA-BLK POV5-ELEKTRA-SIL Zvolte variantuDetailní popis produktu
IsoTek V5 Elektra je síťový filtr s vlastní filtrační sítí pro každou výstupní zásuvku. Odděluje skupiny pro zdrojové a výkonové přístroje v audio či domácím kině a doplňuje je přepěťovou ochranou. Výkonové výstupy jsou určeny pro zesilovače, aktivní subwoofery a reprosoustavy i televizory.
FILTRACE VÝKONOVÝCH PŘÍSTROJŮ
Napájecí větev pro zesilovače používá tlumivku a dvojitý filtr typu Pi. Je navržena pro nízký stejnosměrný odpor při proudovém odběru výkonových komponentů. Zásuvky jsou oddělené, aby se rušení vytvářené jedním přístrojem nepřenášelo společným řetězcem zásuvek do dalšího.
ZDROJOVÉ VĚTVE A ADAPTIVE GATING
Zdrojové zásuvky mají samostatné vícestupňové filtry s topologií delta. Mezi výstupy jsou další oddělovací filtrační stupně doplněné technologií Adaptive Gating. Ta přizpůsobuje rozdílovou filtraci odběru připojeného zařízení. Celek potlačuje souhlasné i rozdílové rušení a omezuje vzájemné ovlivnění komponentů.
DESKA A VNITŘNÍ VODIČE
Postříbřená deska plošných spojů obsahuje více mědi než běžné provedení a používá součástky navržené s ohledem na indukčnost, tolerance a proudovou zatížitelnost. Vnitřní spojení tvoří postříbřená lanka z bezkyslíkaté mědi s FEP izolací. KERP vyrovnává odpor napájecích cest k zásuvkám a zemnění je uspořádáno hvězdicově.
JIŠTĚNÍ A OCHRANA
Pojistkový systém umožňuje výměnu pojistek. Přepěťový obvod pracuje sekvenčně a výrobce jej uvádí jako opakovaně použitelný. Proudové limity zdrojové a výkonové skupiny jsou rozdílné; při zapojení sestavy je nutné respektovat celkové zatížení příslušné skupiny.
SYSTEM LINK A DODÁVKA
Pomocný výstup System Link slouží pro spojení s další kompatibilní jednotkou při zachování hvězdicového zemnění. Rozšířená soustava tak nepotřebuje samostatnou nástěnnou zásuvku pro každou jednotku. Dodávka obsahuje napájecí kabel IsoTek EVO3 Initium.
Doplňkové parametry
| Kategorie: | Síťové pračky a filtry |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | Zvolte variantu |
| Typ: | Síťový filtr s nezávislou filtrací zásuvek |
| Výstupní zásuvky: | 6 zásuvek + 1 System Link |
| Provedení zásuvek: | UK, EU, US, AU, CH |
| Síťový vstup: | IEC C14, 10 A |
| Síťové napětí: | 100 – 240 V / 50 – 60 Hz |
| Zdrojové výstupy: | 4 zásuvky, celkem 5 A, 1'150 W při 230 V / 575 W při 115 V |
| Výkonové výstupy: | 2 zásuvky, celkem 10 A, 2'300 W při 230 V / 1'150 W při 115 V |
| Potlačení RFI: | 55 dB |
| Útlum zdrojové větve: | Téměř 20 dB při 1 kHz (600 Ω), téměř 40 dB při 10 kHz |
| Filtrace výkonu: | 2 stupně: tlumivka a dvojitý Pi filtr |
| Filtrace zdrojů: | 4 nezávislé šestistupňové delta sítě, dalších 5 stupňů mezi výstupy, Adaptive Gating |
| Přepěťová ochrana: | 67'500 A okamžitě, 32’500 A trvale dle přehledu vlastností |
| Jištění: | Výměnné pojistky |
| Vnitřní kabeláž: | 2 mm², postříbřená bezkyslíkatá měď 6n, FEP |
| Deska plošných spojů: | Dvojnásobné běžné množství mědi, postříbřená |
| Změny obvodu: | Dvojnásobná indukčnost a o 40 % vyšší proudová zatížitelnost oproti EVO3 Aquarius dle výrobce |
| Zemnění: | Hvězdicové, KERP |
| Rozměry: | 450 × 350 × 106 mm (Š × H × V) |
| Hmotnost: | 9,0 kg |
| Dodávaný kabel: | EVO3 Initium, 1,5 m |
