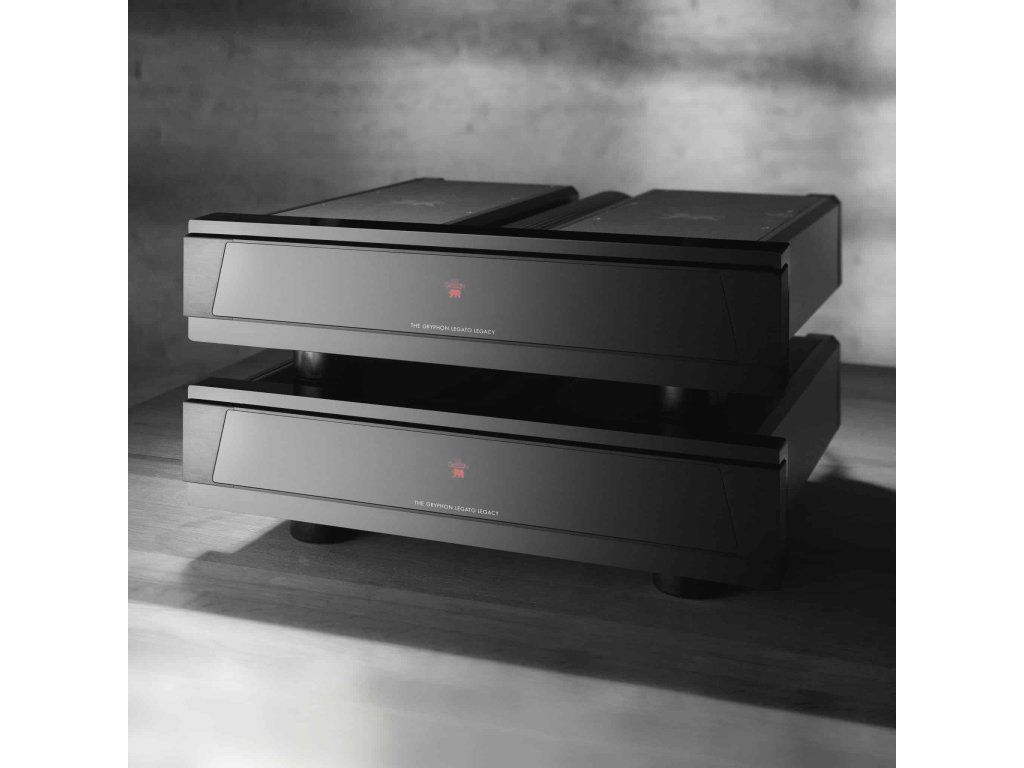

Gryphon Legato Legacy

Detailní popis produktu

Gryphon Legato Legacy je gramofonový předzesilovač pro přenosky MM a MC s plně symetrickým diskrétním zapojením, konstrukcí dual mono a nastavitelným zatížením MC. Navazuje na původní řadu Gryphon Legato a existuje jako samostatný přístroj i vestavný modul.

SYMETRICKÉ DISKRÉTNÍ OBVODY
Signálová cesta je symetrická od vstupu po výstup a využívá přirozeně symetrický signál gramofonové přenosky. Neobsahuje operační zesilovače ani integrované obvody, nepoužívá zápornou zpětnou vazbu a je stejnosměrně vázaná. Oba kanály jsou oddělené, bez vnitřní propojovací kabeláže, v odstíněném prostředí chráněném proti vysokofrekvenčnímu rušení.

PŘIPOJENÍ A PŘIZPŮSOBENÍ PŘENOSCE
Gramofonový signál se připojuje přes švýcarské symetrické konektory XLR. Pro MC přenosky lze volit vstupní impedanci přesným švýcarským přepínačem; po nalezení vhodného zatížení lze tento prvek obejít. K dispozici je také zakázkové nastavení zatěžovací impedance a volba zisku.

SAMOSTATNÉ A MODULÁRNÍ PROVEDENÍ
Samostatná verze používá nízké šasi a může být napájena vlastním externím zdrojem nebo zdrojem kompatibilního předzesilovače Gryphon. Vestavné moduly využívají napájení hostitelského předzesilovače. Jsou určeny pro Gryphon Pandora a Gryphon Sonata-Allegro; montáž do modelu Gryphon Pandora lze provést při výrobě i dodatečně. Signálové obvody samostatné a modulární verze jsou shodné.

NAPÁJENÍ A VÝROBA
Externí napájení má uspořádání dual mono, zakázkové transformátory s jádrem C a síťovou filtraci. Utěsněné oboustranné desky plošných spojů jsou specifikovány podle vojenských standardů. Kritické součástky pocházejí od dodavatelů se zkušeností s přesnými vojenskými a zdravotnickými komponenty. Konečné sestavení a testování probíhá u výrobce v Dánsku; vnější návrh vytvořil Flemming E. Rasmussen.
