Gryphon Kalliope
Kód: 93492Detailní popis produktu

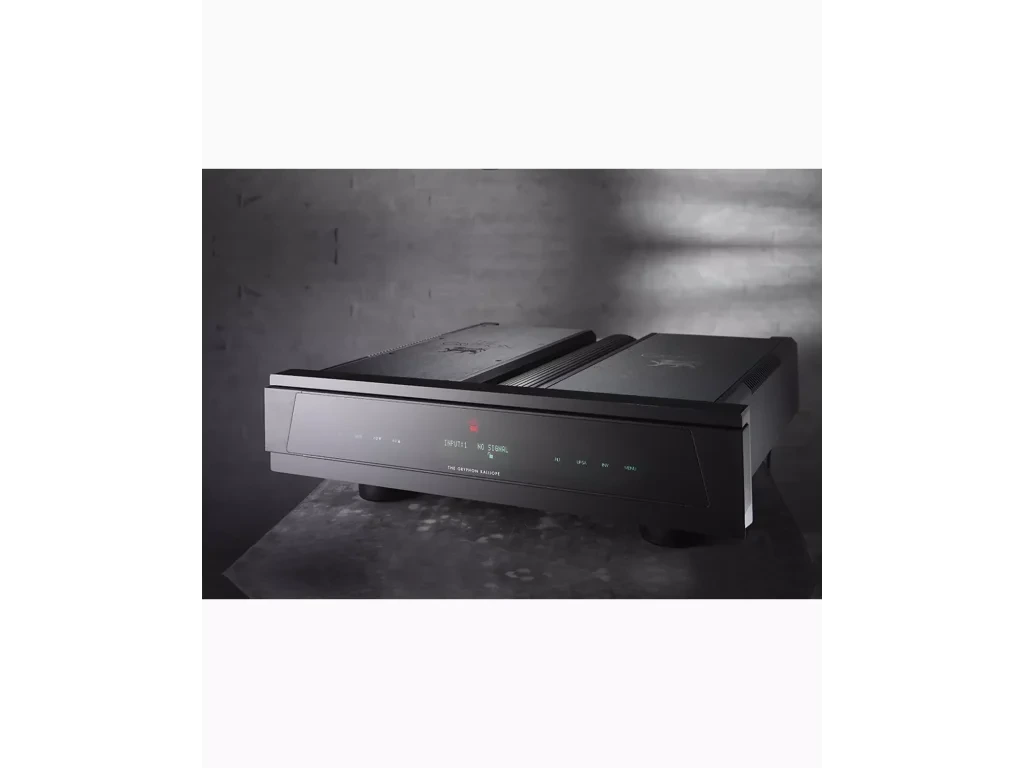

Gryphon Kalliope je D/A převodník s konstrukcí dual mono, asynchronním USB pro PCM a DSD a galvanicky oddělenými digitálními vstupy. Nabízí uživatelskou volbu digitálních filtrů a asynchronní převzorkování PCM. Název odkazuje na řeckou múzu epické poezie a řečnictví.
PŘEVODNÍKY A ANALOGOVÉ STUPNĚ
Každý kanál používá vlastní ESS Sabre ES9018, jehož dílčí převodníky pracují v duálním diferenciálním zapojení. Symetrická topologie má oddělené regulované napájení a samostatné diskrétní výstupní stupně. Analogová část pracuje ve třídě A bez záporné zpětné vazby, s krátkou signálovou cestou a minimem vnitřních vodičů. Analogový signál je dostupný na symetrických XLR a nesymetrických RCA.
NAPÁJENÍ DUAL MONO

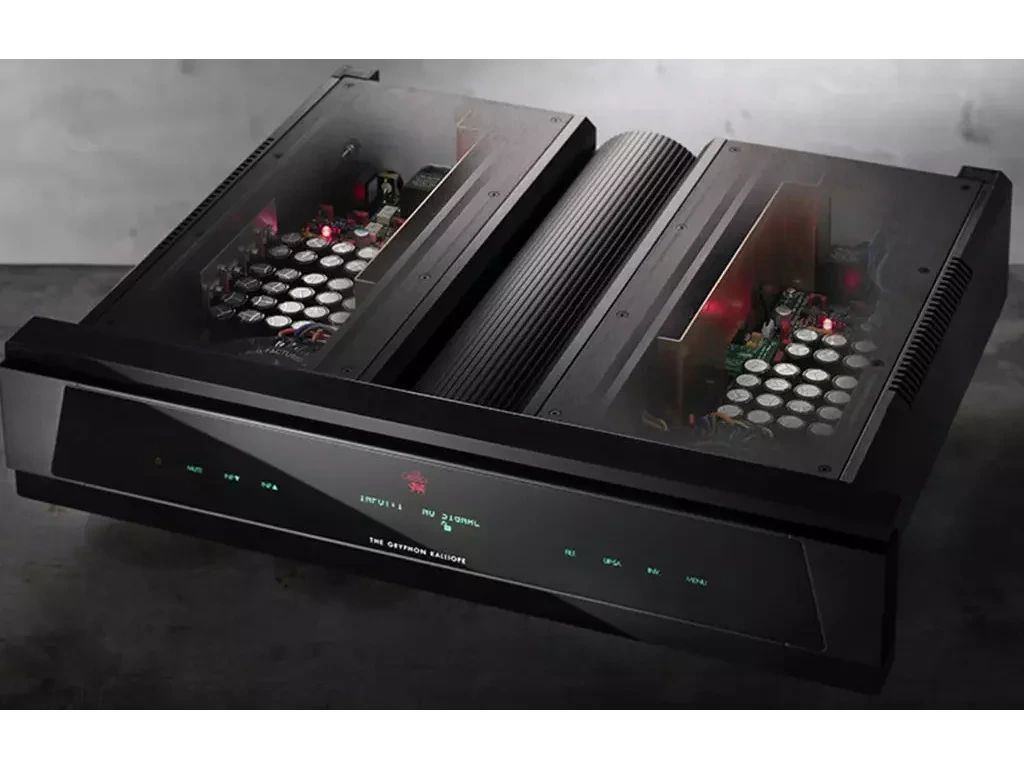

Analogové, digitální a řídicí obvody s displejem mají oddělené zdroje. Vinutí transformátorů pro digitální a analogové části jsou fyzicky oddělena. Každý analogový kanál má vlastní zakázkový toroidní transformátor a filtrační banku tvořenou paralelně zapojenými menšími kondenzátory pro nižší ekvivalentní sériový odpor. Samostatné nízkošumové napájení má i analogová část čipů DAC. USB modul využívá superkondenzátorový zdroj.
ASYNCHRONNÍ USB A ČASOVÁNÍ
Datový tok z počítače řídí vlastní přesné hodiny převodníku, místo aby se přístroj synchronizoval s hodinami počítače. Vnitřní buffer je umístěn blízko převodníku. Podle rodiny vzorkovacích frekvencí se používá odpovídající teplotně kompenzovaný krystalový oscilátor. Pro Linux a macOS nejsou potřeba další ovladače; pro Windows je ovladač k dispozici. Přes USB lze přehrávat DSD soubory, zatímco chráněná DSD vrstva disků SACD není dostupná pro přenos do externího DAC.
DIGITÁLNÍ PŘIPOJENÍ

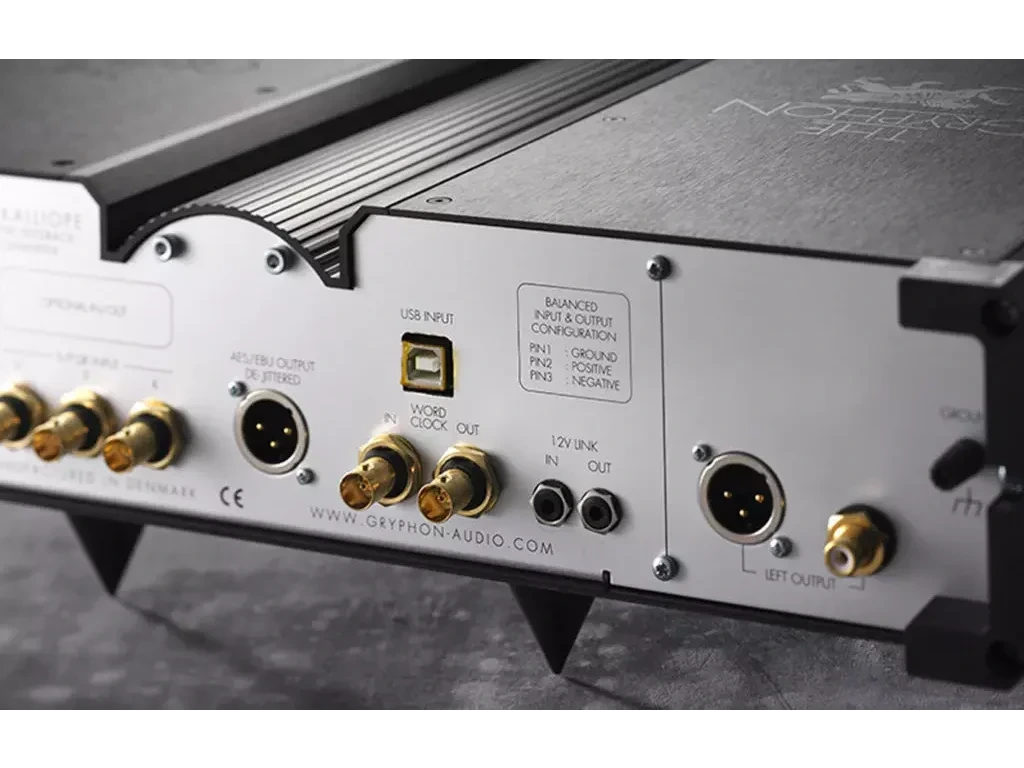

Galvanicky oddělené BNC a XLR vstupy přijímají PCM z externích zdrojů. BNC byly zvoleny pro zachování definované impedance přenosu S/PDIF. Digitální AES/EBU výstup poskytuje signál ze zvoleného vstupu po úpravě časování. Samostatný BNC konektor umožňuje synchronizaci s externím word clockem. Digitální sekce jsou modulární pro případné budoucí úpravy.
PŘEVZORKOVÁNÍ A FILTRY
Volitelné asynchronní převzorkování PCM posouvá rušivé složky výše a umožňuje jednodušší analogové filtrování; neobnovuje chybějící informace v nahrávce. PCM používá analogový filtr prvního řádu s jedním stříbřeným slídovým kondenzátorem, DSD má samostatný filtr druhého řádu. Pro PCM lze volit rychlý nebo pomalý digitální filtr s lineární fází; pro DSD jsou k dispozici volitelné IIR filtry.
OVLÁDÁNÍ A NASTAVENÍ
Dálkový ovladač a jemně ovládaná čelní tlačítka řídí vstupy, umlčení, filtry, převzorkování a polaritu signálu. Nabídka umožňuje pojmenovat zdroje, upravit jas vakuového fluorescenčního displeje, zvolit externí synchronizaci nebo snížit výstupní úroveň pro sladění s ostatními zdroji. Nastavitelný je interval automatického přechodu do pohotovosti, dostupná je obnova výchozích hodnot i spínací linka. Přístroj je navržen a vyráběn v Dánsku.
Doplňkové parametry
| Kategorie: | D/A převodníky (DAC) |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | D/A převodník, dual mono |
| Převodníky: | ESS Sabre ES9018, 32 bitů, vlastní čip pro každý kanál, 8 dílčích DAC v duálním diferenciálním zapojení |

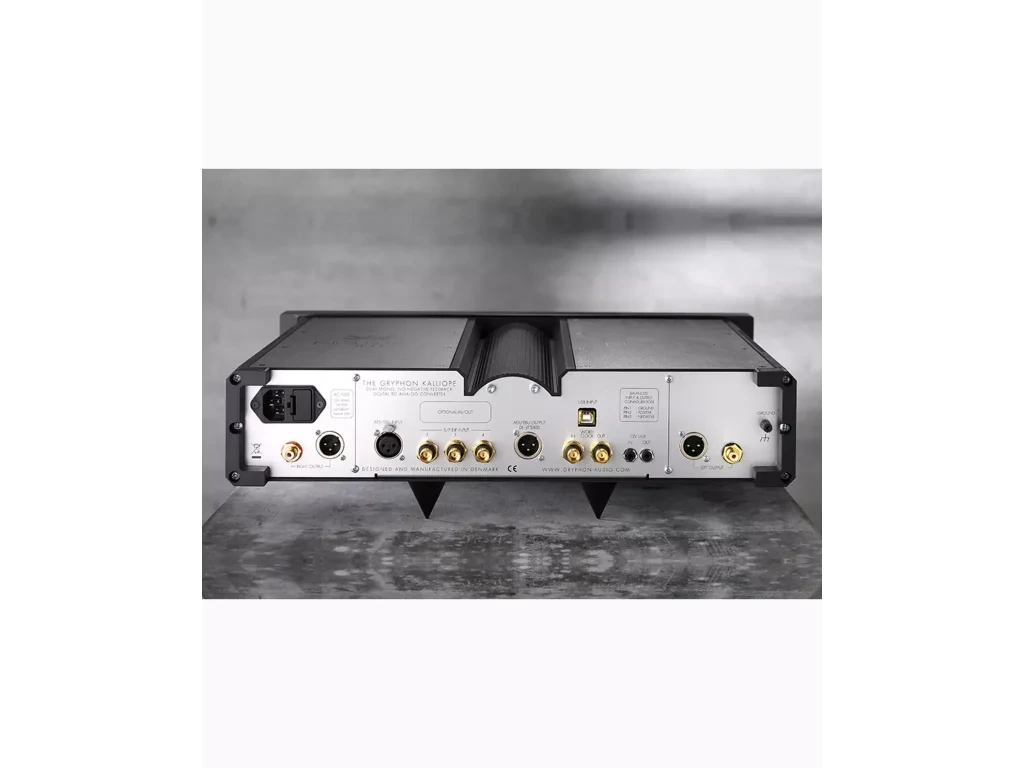

| Digitální vstupy: | USB, XLR AES/EBU 110 Ω, 3 × BNC S/PDIF 75 Ω |
| Digitální výstup: | XLR AES/EBU 110 Ω, signál ze zvoleného vstupu s upraveným časováním |
| Word clock: | BNC 75 Ω pro externí synchronizaci |
| Analogové výstupy: | Symetrické XLR, nesymetrické RCA |
| USB PCM: | 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 kHz, až 32 bitů |
| USB DSD: | DoP: 2,822 / 3,072 / 5,644 / 6,144 MHz |
| BNC a XLR PCM: | 22,05 / 24 / 32 / 44,1 / 48 / 64 / 88,2 / 96 / 176,4 / 192 kHz, až 24 bitů |
| Převzorkování PCM: | 32 bitů / 210 kHz pro zdroje až 32 bitů / 192 kHz |
| PCM filtry: | Rychlý nebo pomalý, lineární fáze |
| Analogové filtry: | PCM 1. řádu, DSD 2. řádu, stříbřené slídové kondenzátory |
| Hodiny: | 22,5792 MHz a 24,5760 MHz, přesnost lepší než 5 ppm |
| USB napájení: | Superkondenzátor 12,5 F |
| Analogové napájení: | ±25 V DC, diskrétní regulované zdroje |
| Transformátory: | 65 VA pro každý analogový kanál |
| Kapacita napájení: | 34000 µF pro každý analogový kanál |
| Výstupní útlum: | 0 dB nebo −6 dB |
| Automatický standby: | 30 minut, 60 minut, 2 hodiny nebo 4 hodiny |
| Spínací linka: | 12 V, vstup/výstup |
| Pohotovostní příkon: | < 0,5 W |
