Gryphon Commander
Kód: 70467Detailní popis produktu

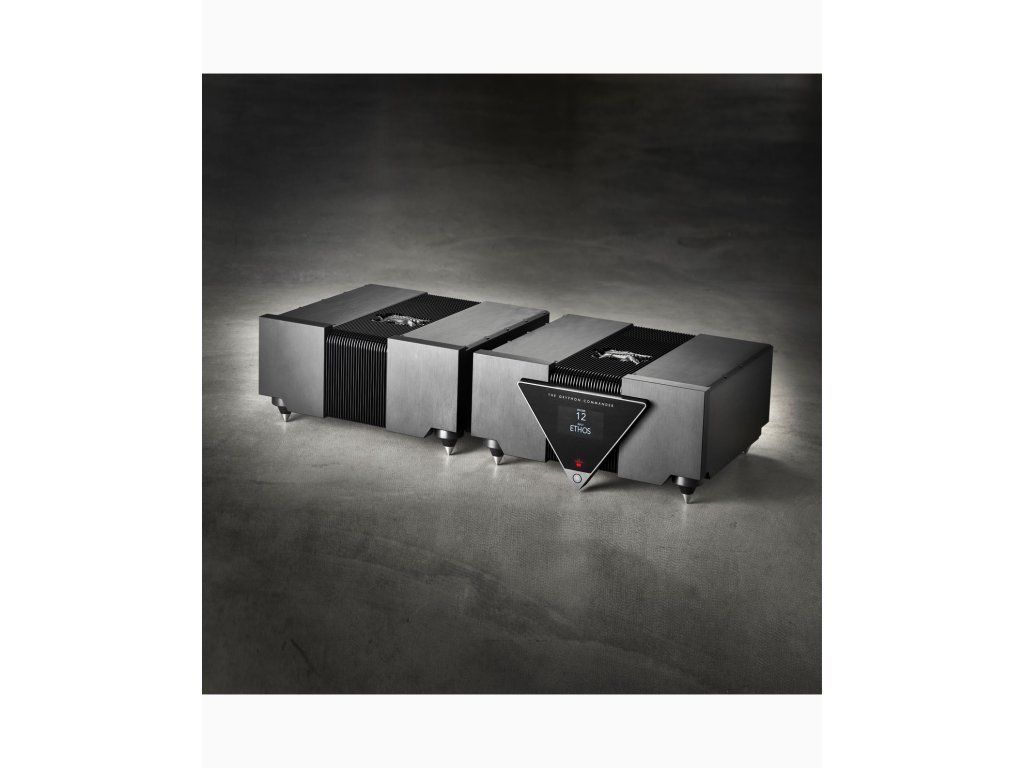

Gryphon Commander je analogový předzesilovač s odděleným napájecím šasi, zapojením dual mono ve třídě A a reléovou regulací hlasitosti. Navazuje na konstrukci předzesilovače Gryphon Pandora; signálové a napájecí obvody obou kanálů jsou vzájemně oddělené.
SIGNÁLOVÁ CESTA

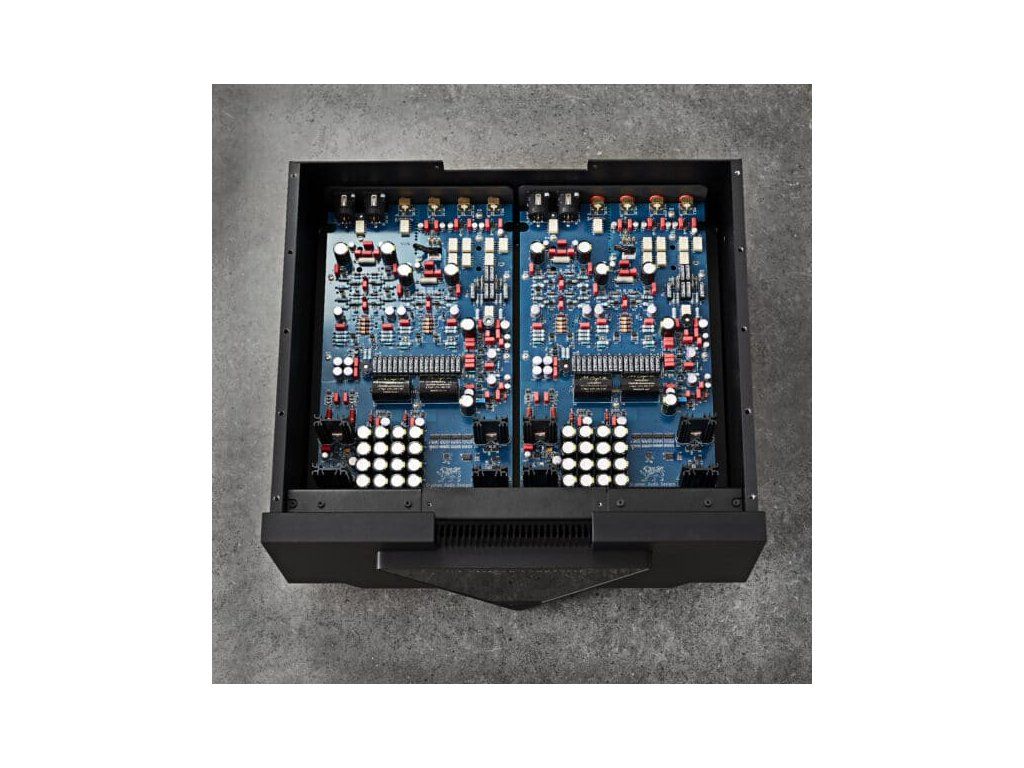

Diskrétní vstupní buffer pracuje ve třídě A v nesymetrickém zapojení. Následuje plně diskrétní symetrický diferenciální linkový stupeň a rychlý symetrický proudový stupeň, rovněž ve třídě A. Obvody nepoužívají celkovou zápornou zpětnou vazbu, stejnosměrnou složku hlídá DC servo. Mikroprocesorem řízená regulace hlasitosti používá relé s malou kapacitou a přesné rezistory Charcroft Z-Foil Audio. Vícevrstvé desky plošných spojů s měděnými cestami umožňují omezit vnitřní kabeláž.
ODDĚLENÉ NAPÁJENÍ

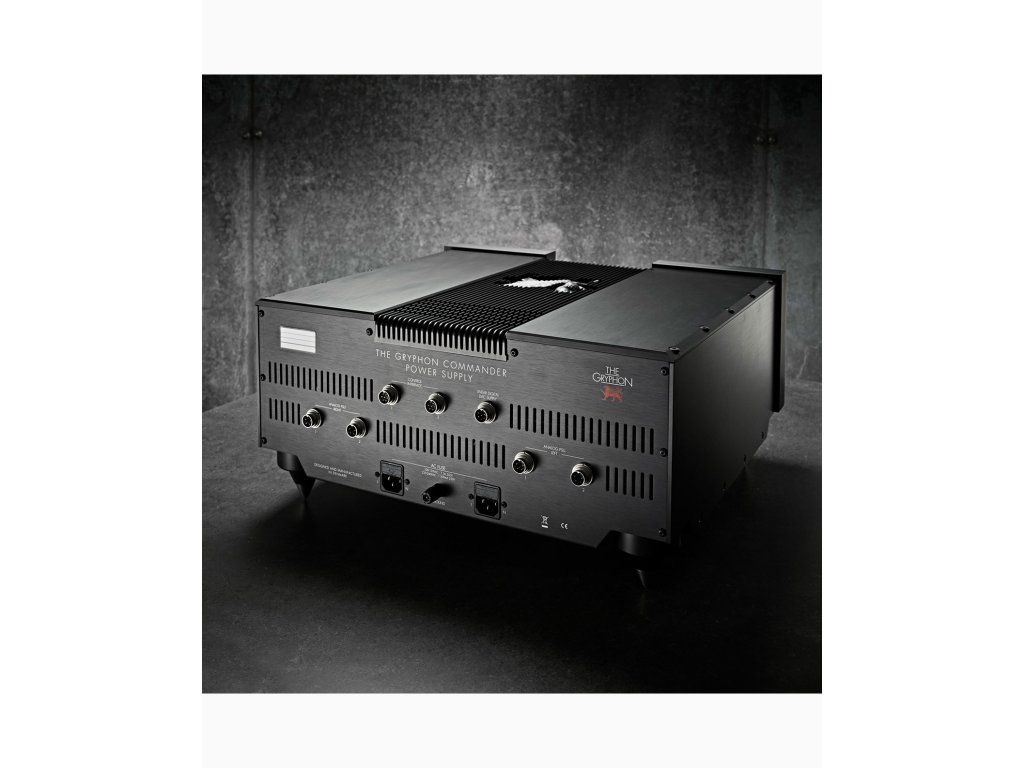

Každý analogový kanál má vlastní diskrétní lineární zdroj, další zdroj napájí digitální řízení. Zakázkové toroidní transformátory slouží předzesilovači i rezervovaným výstupům pro budoucí zdrojové komponenty výrobce. Napěťové zesilovací stupně mají plně regulované napájení a lokální bočníkové regulátory. Kondenzátory Mundorf MCap ZN s cínovou fólií zajišťují místní oddělení napájení; mechanická setrvačnost fólie omezuje její rozkmitání.
MECHANICKÉ TLUMENÍ

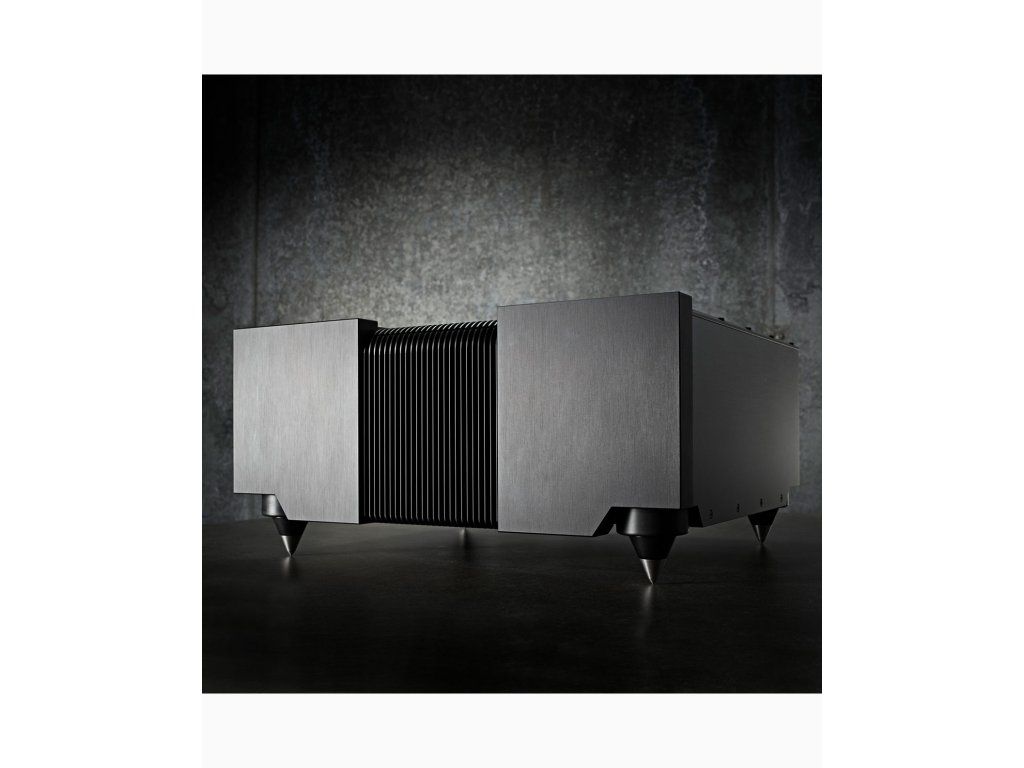

Hliníková šasi doplňuje vrstvené dno z materiálu Kerrock, bitumenu a oceli. Zesilovací desky i analogové napájecí obvody jsou nad ním uloženy na samostatných izolátorech. Pod každým šasi jsou hroty Gryphon Atlas Spikes. Vnější provedení navrhl Flemming E. Rasmussen, elektroniku Tom Møller; přístroj je navržen a vyráběn v Dánsku.
PŘIPOJENÍ A SYSTÉMOVÉ FUNKCE

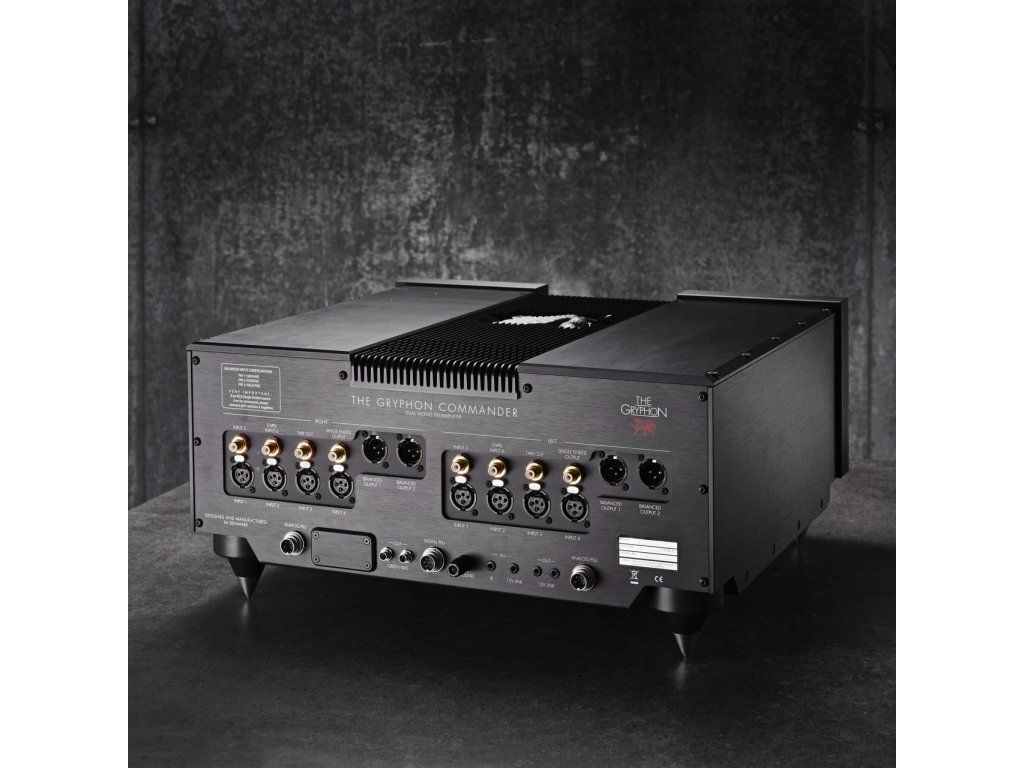

Symetrické konektory Neutrik XLR a RCA s teflonovou izolací umožňují připojit více analogových zdrojů i navazujících komponentů. Vybraný vstup lze nastavit na pevnou úroveň pro začlenění do vícekanálové sestavy. Funkce Green Bias řídí předpětí kompatibilních koncových zesilovačů Gryphon. Spínací linka slouží k dálkovému zapínání a vypínání připojených přístrojů.
OVLÁDÁNÍ

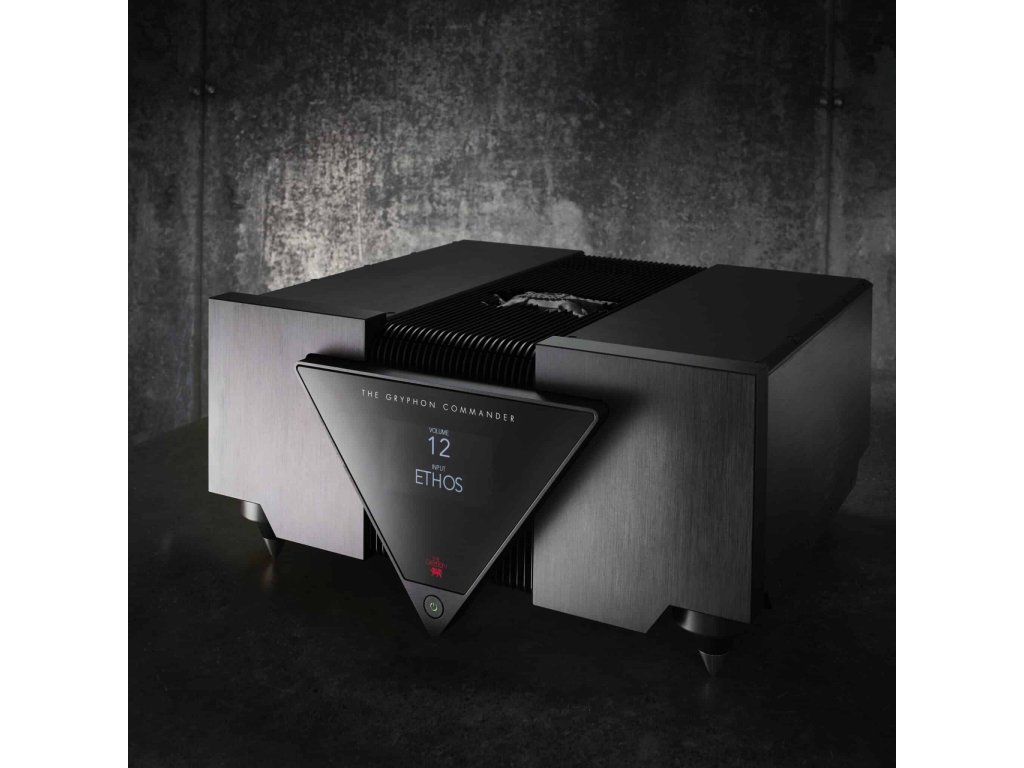

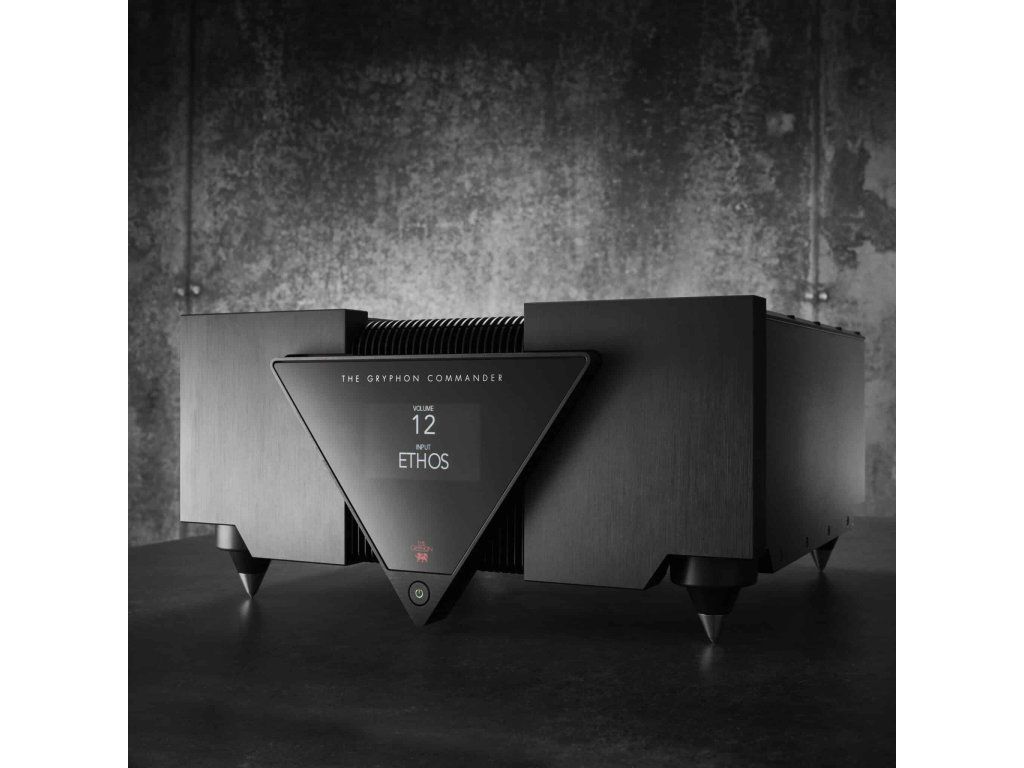

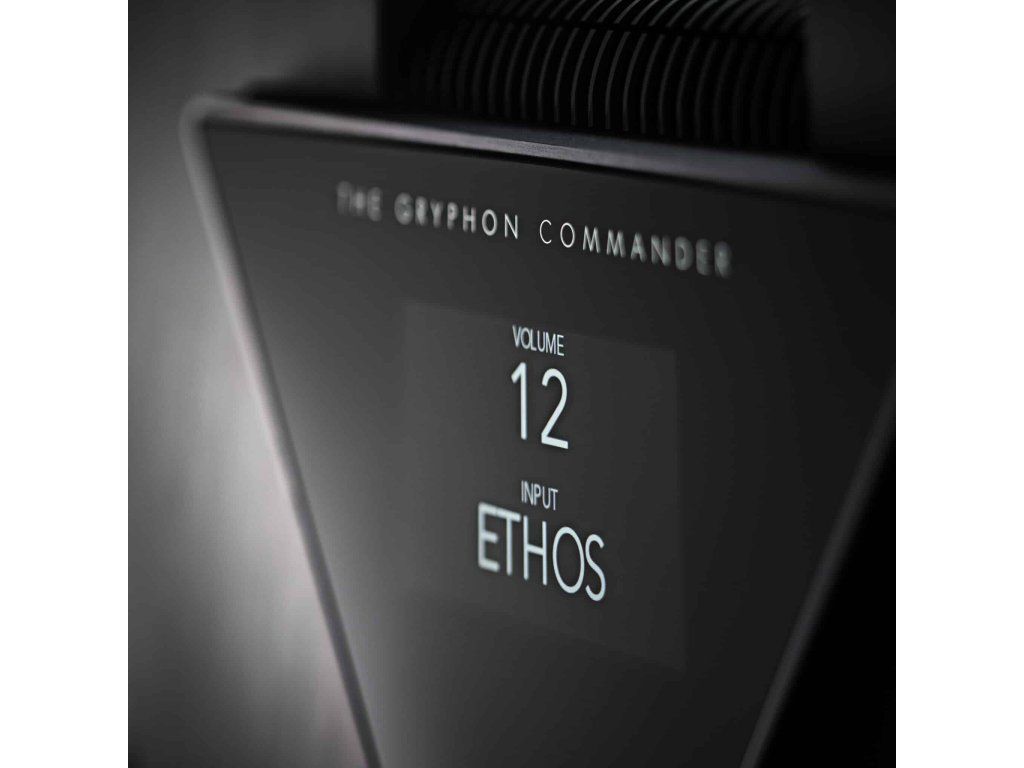

Kapacitní dotykový TFT displej za skleněným panelem mění zobrazení podle vzdálenosti posluchače. Nabídka umožňuje pojmenovat vstupy, vyrovnat jejich úrovně, upravit vyvážení kanálů a nastavit počáteční i maximální hlasitost. Lze také snížit výstupní úroveň, řídit jas a zhasínání displeje, zvolit přední či zadní infračervený přijímač a aktivovat napájecí výstupy. Firmware se aktualizuje z USB paměti.
Doplňkové parametry
| Kategorie: | Předzesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Analogový předzesilovač, dual mono, třída A |
| Vstupy: | 4 × symetrický XLR, 2 × RCA |
| Výstupy: | 2 × symetrický XLR Main, RCA Main, RCA Tape |
| Vstupní impedance: | 18 kΩ (XLR), 12 kΩ (RCA) |
| Výstupní impedance: | 7 Ω |
| Max. výstup: | 19 Vrms (XLR), 9,5 Vrms (RCA) |
| Max. vstup: | 20 Vrms (XLR), 10 Vrms (RCA) |
| Regulace hlasitosti: | 85 kroků, reléový útlumový člen |
| Vyvážení: | 6 dB, krok 1 dB |
| Výstupní úroveň: | Normální nebo −6 dB |
| Transformátory: | 4 × 36 VA, toroidní |
| Kapacita napájení: | 2 × 90000 µF |
| Displej: | 4,3″ TFT, kapacitní, sklo 4 mm |
| Spínací linka: | 12 V, vstup/výstup |
| Příkon: | 90 W v klidu, ≤ 0,5 W v pohotovosti |
| Napájení: | 110 – 120 V nebo 220 – 240 V AC |
| Rozměry předzes.: | 48 × 45,5 × 23,6 cm (Š × H × V) |
| Hmotnost předzes.: | 30,5 kg |
| Rozměry zdroje: | 48 × 44 × 23,6 cm (Š × H × V) |
| Hmotnost zdroje: | 38,2 kg |
| Celkové harmonické zkreslení: | 0,003 % při 1 kHz, pásmo 10 Hz – 30 kHz, symetrický výstup THD+N |
| Zisk: | +18 dB |
