Gigawatt G-C16A

Detailní popis produktu

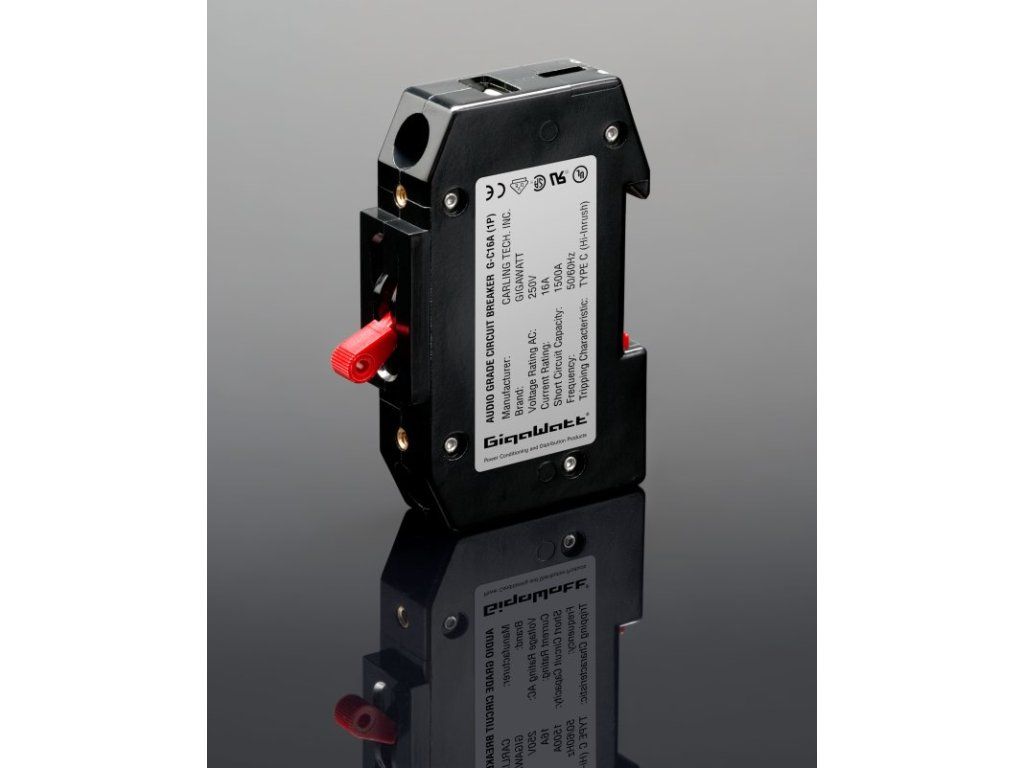

Gigawatt G-C16A je hydraulicko-magnetický jistič pro napájecí okruhy audio a video sestav. Je navržen se zvýšenou odolností vůči krátkým proudovým špičkám při zapnutí zařízení, které se mohou objevit zejména u výkonových zesilovačů. Vyrábí jej v USA společnost Carling Technologies podle specifikace Gigawatt.

OCHRANA PŘI ZAPÍNÁNÍ
Audio a video přístroje mohou při zapnutí krátkodobě odebírat podstatně větší proud než při běžném provozu. Jistič je navržen pro tyto podmínky a jeho provedení Hi-Inrush toleruje rychlé špičkové změny odběru. K odpojení okruhu dochází při překročení bezpečných hodnot podle vypínací charakteristiky.

HYDRAULICKO-MAGNETICKÝ MECHANISMUS
Indukční cívka vytváří magnetické pole úměrné proudu procházejícímu okruhem. Při překročení příslušné hodnoty spustí mechanismus rozpojení kontaktů. Jádro cívky se pohybuje v nemagnetické trubici naplněné speciální olejovou kapalinou. Vlastnosti kapaliny umožňují nastavit zpoždění mechanismu a řídit průběh vypnutí.

KONSTRUKČNÍ PRINCIP
Na rozdíl od tavné pojistky tento jistič nepoužívá tenký tavný vodič, který se při nadproudu přeruší. Proudový okruh odpojuje mechanicky otevřením kontaktů. Hydraulicko-magnetické řešení tak spojuje sledování proudu s řízeným časovým průběhem ochrany.

MONTÁŽ DO ROZVODU
Jistič se montuje na standardní lištu DIN a umožňuje připojení holých vodičů nebo vidlicových koncovek. Konstrukce omezuje možnost dotyku dlaní či prsty s živými připojovacími částmi. Montáž smí provést pouze kvalifikovaná osoba při dodržení příslušných elektrotechnických předpisů; při instalaci hrozí kontakt s nebezpečným napětím.
