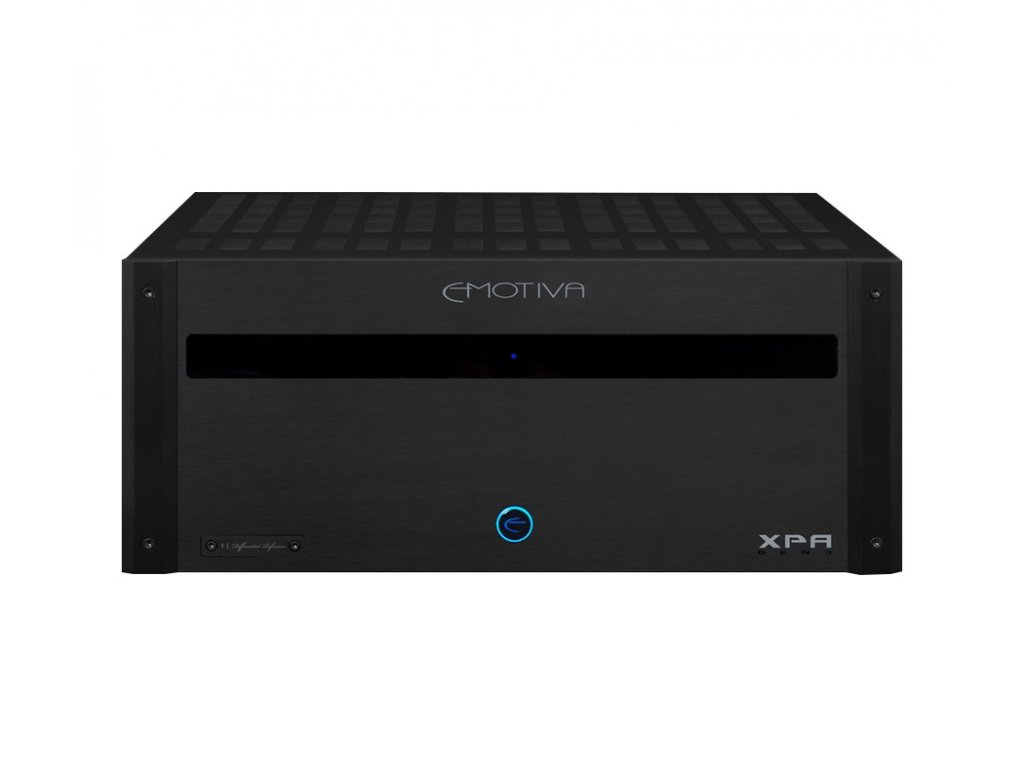

Emotiva XPA-DR3
Kód: AH446Detailní popis produktu
Emotiva XPA-DR3 je tříkanálový koncový zesilovač Differential Reference pro přední levý, středový a pravý kanál domácího kina. Všechny kanály využívají plně symetrické diferenciální zapojení s plovoucími výstupy a koncovými obvody třídy A/B.
PŘEDNÍ KANÁLY A DIFERENCIÁLNÍ MODULY

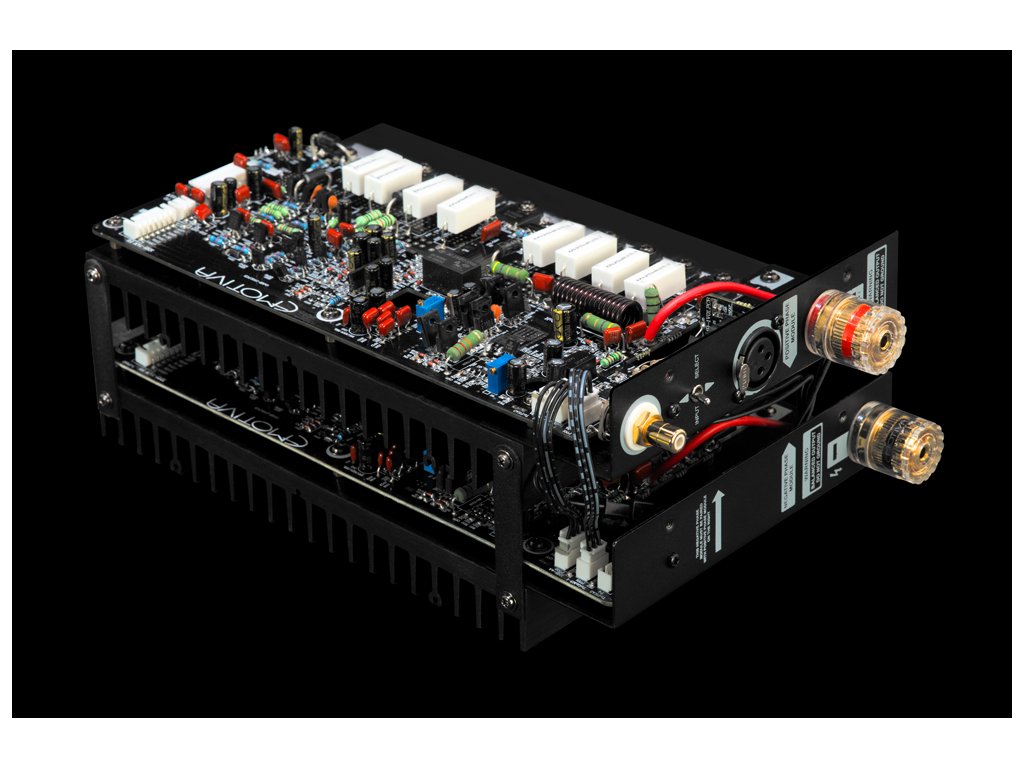

Každý kanál sestává ze sladěné dvojice zesilovacích obvodů, které pracují jako symetrický diferenciální stupeň. Toto uspořádání potlačuje zbytkové nelinearity a šum. Výkonové moduly jsou plně diskrétní, s dvojitým diferenciálním zapojením, krátkou signálovou cestou a vysokou proudovou kapacitou. Zesilovač může navazovat na AV procesor nebo předzesilovací výstupy receiveru.
REGULOVANÝ ZDROJ A TŘÍDA H
Napájení zajišťuje účinný vysokoproudový zdroj SMPS s regulací. Soft-Switch Class H upravuje napájení a zvyšuje účinnost, vlastní zvukové zesílení zůstává analogové ve třídě A/B. Pro surroundové či výškové kanály lze přidat další samostatný koncový zesilovač. Šasi tohoto modelu již obsahuje plný počet modulů Differential Reference.
PŘIPOJENÍ REPROSOUSTAV

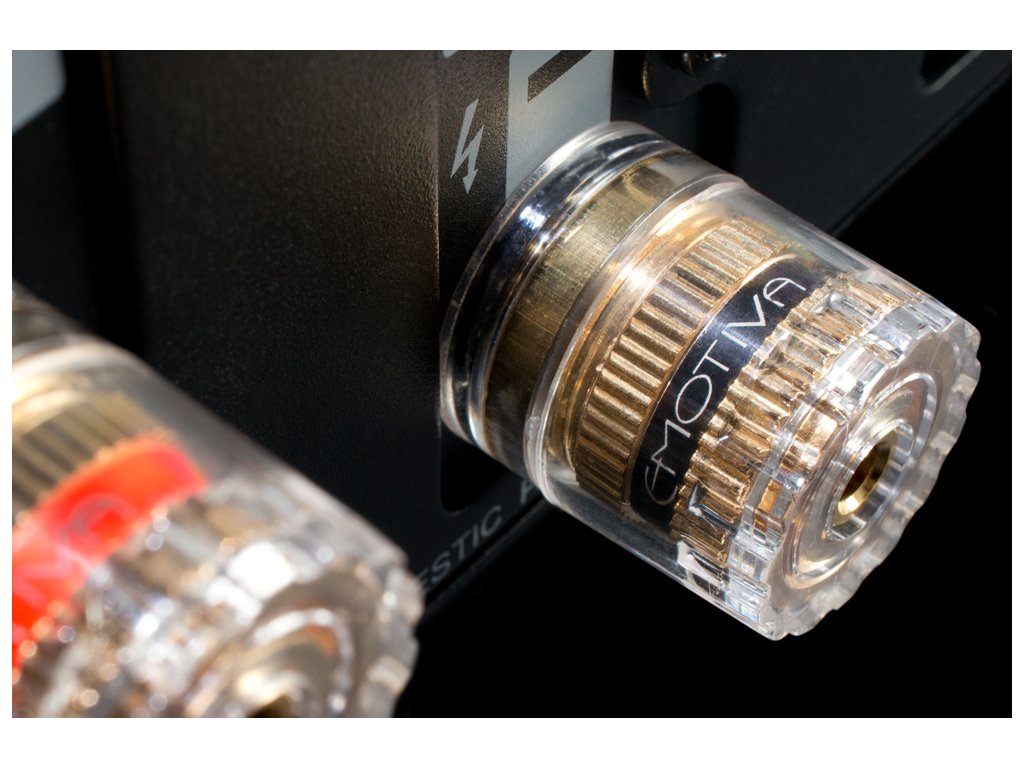

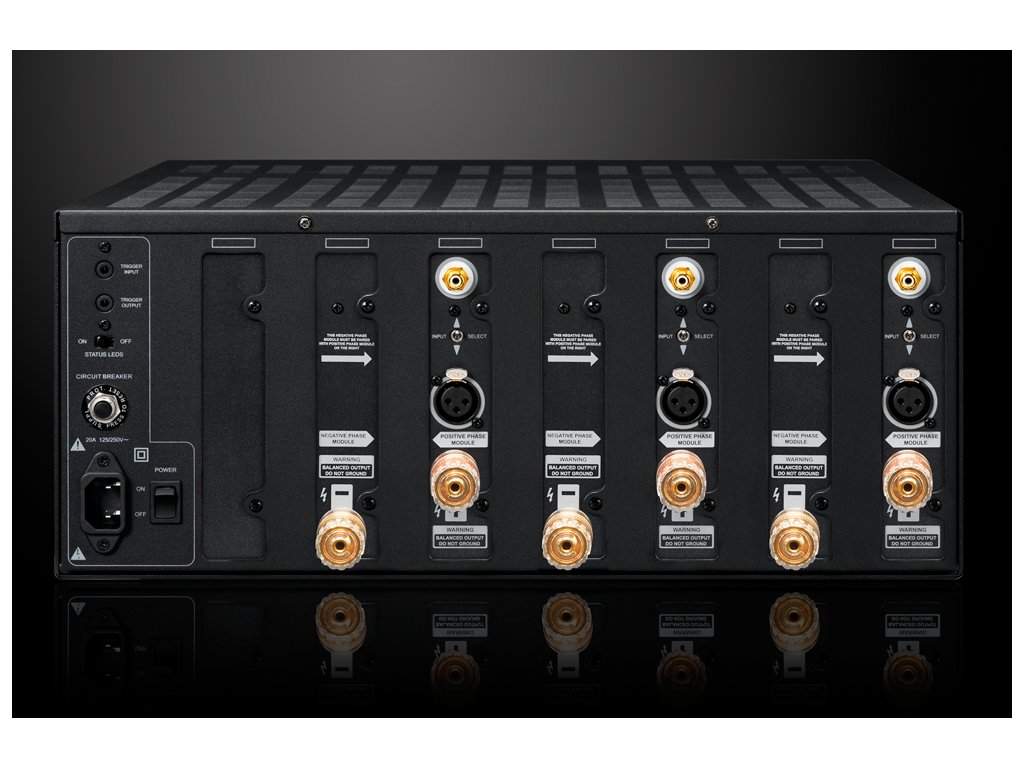

Diferenciální výstupy se nesmějí navzájem propojovat ani spojovat se zemí, včetně záporných svorek jednotlivých kanálů. Takové zapojení může vést k okamžitému poškození. Pozlacené víceúčelové svorky přijímají banánky, vidličky a holý vodič. Na vstupu lze pro každý kanál vybrat RCA nebo XLR pomocí zadního kovového přepínače.
PROVOZ A OCHRANNÉ ŘÍZENÍ
Trigger vstup a výstup synchronizují zapínání s dalšími zařízeními. Automatická detekce síťového napětí a konektor IEC zajišťují připojení k napájení. Samostatné kontrolky kanálů signalizují i poruchu; osvětlení lze vypnout a pohotovostní tlačítko ztlumit. Mikroprocesor hlídá přehřátí, zkrat a zemní poruchy, zatímco síťovou ochranu doplňuje zadní resetovatelný jistič.

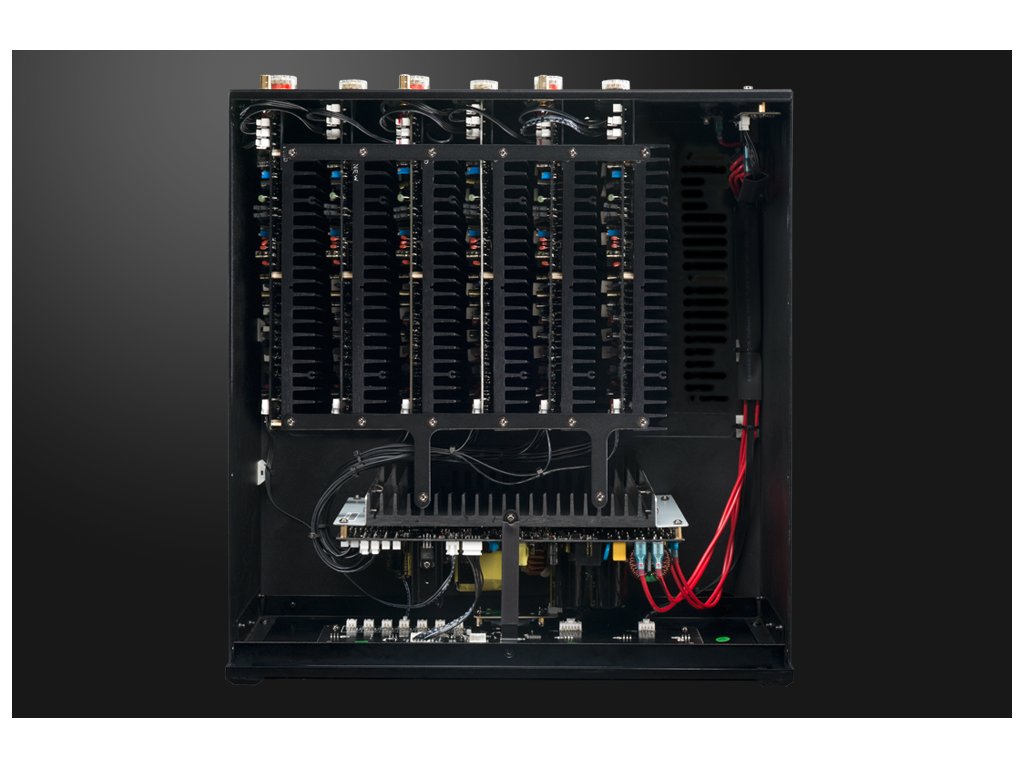

ŠASI A SERVIS MODULŮ

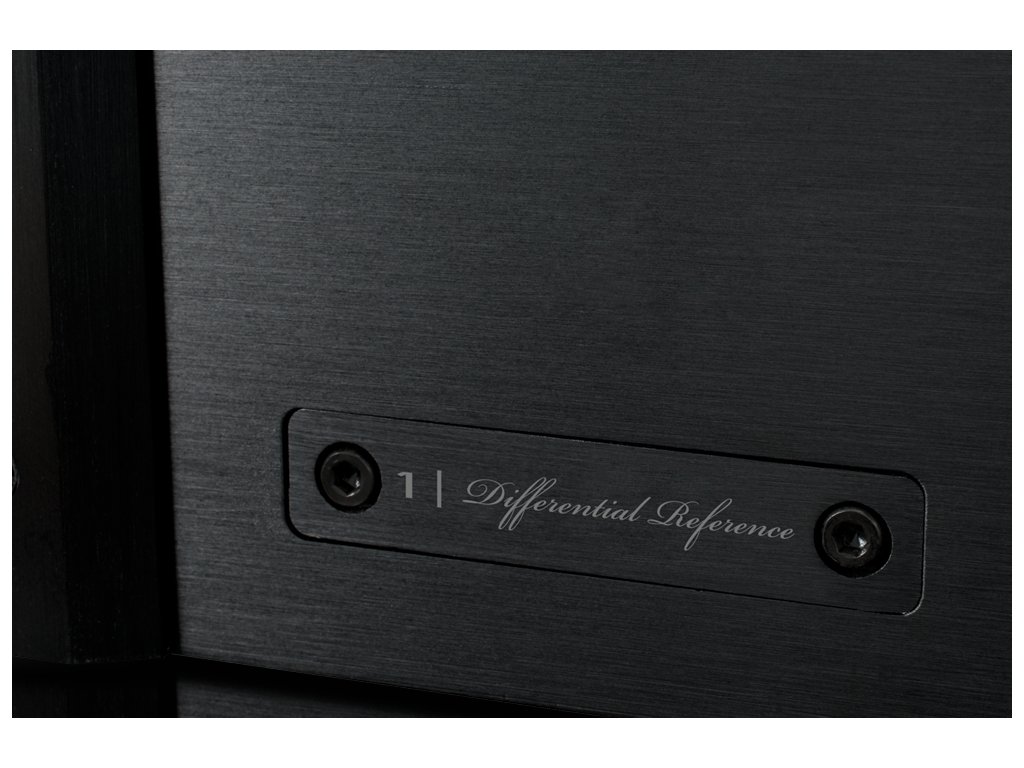

Mechanickou konstrukci tvoří těžké ocelové šasi, frézovaný hliníkový panel a pozlacené RCA konektory. Model se navrhuje, sestavuje a testuje ve Franklinu v Tennessee. Veškeré servisní zásahy do osazení modulů provádí výrobce nebo autorizovaný zástupce.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Tříkanálový diferenciální koncový zesilovač |
| Konfigurace: | 3 moduly Differential Reference, plně osazené šasi |
| Třída zesilovače: | A/B, napájení SMPS a Soft-Switch Class H |
| Frekvenční rozsah: | 20 Hz – 50 kHz (+0/−2 dB) |
| Výkonové pásmo: | 20 Hz – 20 kHz (±0,1 dB, jmenovitý výkon, 4 – 8 Ω) |
| Vstupy: | RCA a XLR pro každý kanál, nezávislý výběr |
| Výstupy: | Pozlacené víceúčelové svorky, plovoucí diferenciální zapojení |
| Minimální zátěž: | 4 Ω na kanál |
| THD + šum: | < 0,015 % při 100 W RMS, 1 kHz, 8 Ω |
| Odstup signál/šum: | > 120 dB při výkonu FTC, > 96 dB při 1 W (8 Ω, RCA, vážení A) |
| Činitel tlumení: | > 500 při 8 Ω |
| Vstupní citlivost: | 2,0 V, jmenovitý výkon do 8 Ω |
| Vstupní impedance: | 33 kΩ symetricky, 23,5 kΩ nesymetricky |
| Spouštěcí vstup: | 5 – 12 V AC/DC, < 10 mA |
| Spouštěcí výstup: | 12 V DC, zatížení do 120 mA |
| Napájení: | 100 – 250 V AC, 50/60 Hz, automatické nastavení |
| Hmotnost zařízení: | 22,5 kg bez obalu |
| Rozměr zařízení: | 432 × 483 × 203 mm (Š × H × V, s nožkami), bez nožek výška 178 mm |
| Zisk: | 29 dB |
| Výkon: | 3 × 450 W RMS, THD < 0,1 %, všechny kanály buzené při 8 Ω / 3 × 600 W RMS, THD < 0,1 %, všechny kanály buzené při 4 Ω |
