EAT E-Glo
Kód: HG-EATEGLO/MKSR.01 HG-EATEGLO/BLK.01 Zvolte variantuDetailní popis produktu
EAT E-Glo je elektronkový gramofonový předzesilovač pro MM a MC přenosky se symetrickým vstupním stupněm a samostatným napájecím zdrojem. V signálové cestě nepoužívá polovodiče; přizpůsobení přenosce umožňují přepínače na přední straně.
ELEKTRONKOVÁ SIGNÁLOVÁ CESTA
Zesilovací obvody používají elektronky ECC83 a ECC88. Jde o běžně dostupné typy, což usnadňuje jejich výměnu. V plně symetrickém vstupním stupni je zvyšovací transformátor Lundahl LL1932 s amorfním jádrem. Přidává napěťové zesílení k zesilovací části předzesilovače.
PASIVNÍ KOREKCE A SOUČÁSTKY
Korekce je rozdělená a zcela pasivní, bez korekčních prvků v celkové zpětnovazební smyčce. Výstupní kondenzátory jsou od Mundorf, ostatní kondenzátory od WIMA. Použity jsou rovněž konektory Mundorf s teflonovou izolací.
PŘIZPŮSOBENÍ MM A MC PŘENOSKÁM

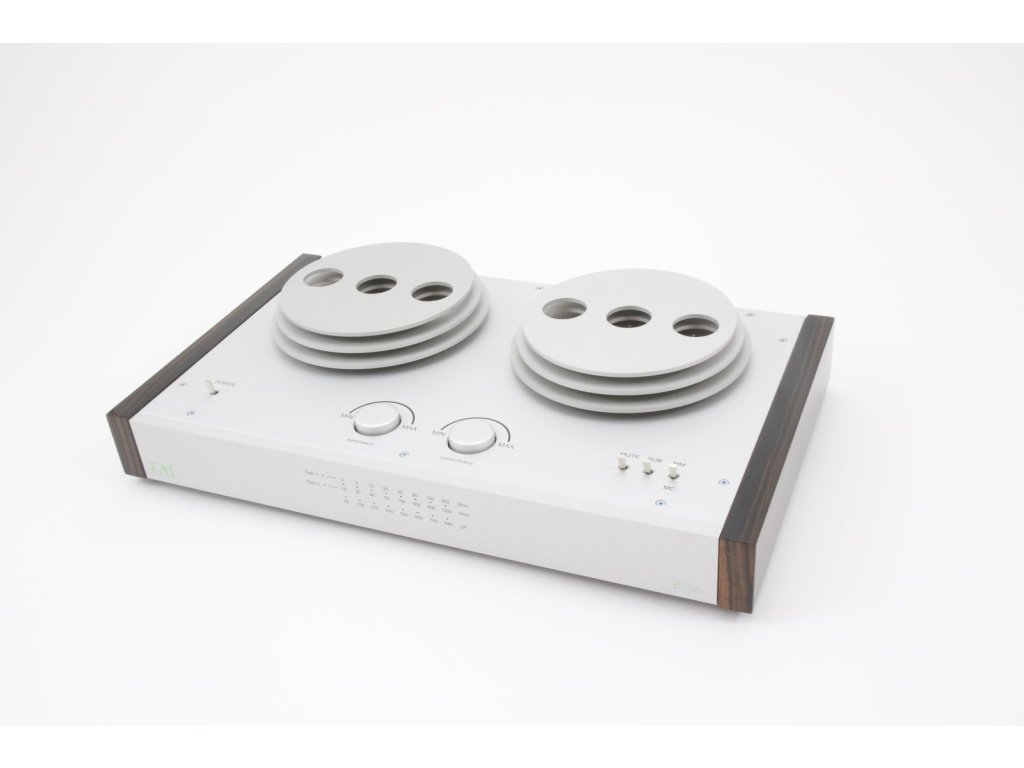

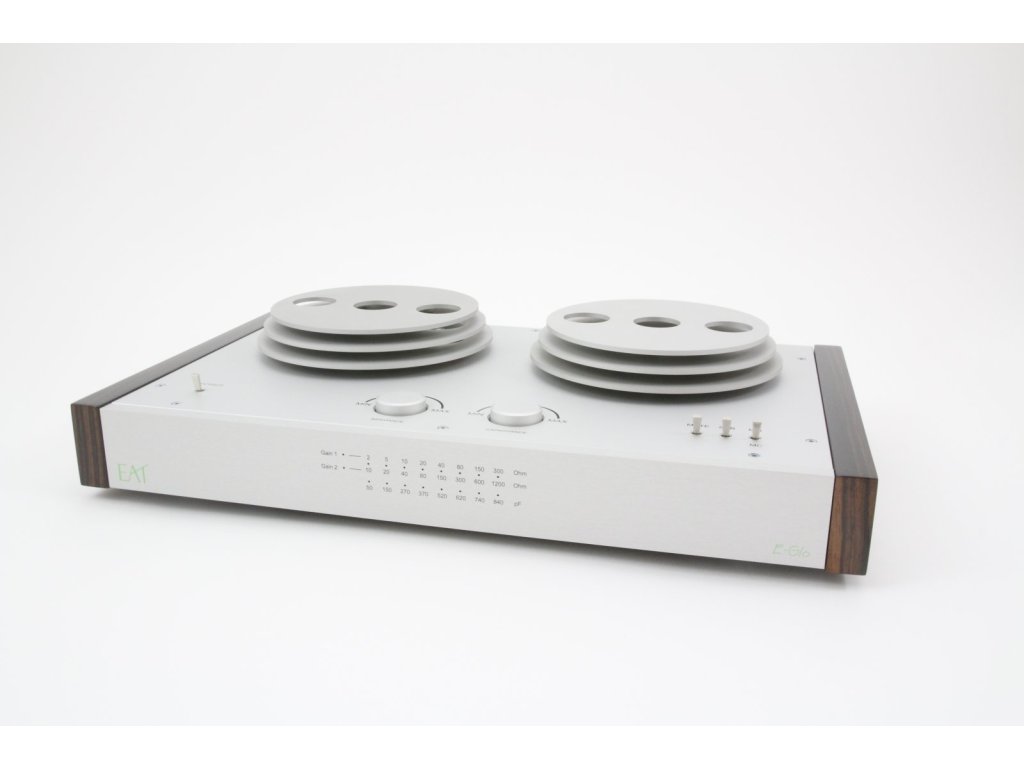

Pro MM přenosky lze přepínat kapacitní zátěž. U MC přenosek jsou k dispozici různé vstupní impedance při dvou hodnotách zesílení. Řady přepínačů na čele přístroje umožňují přímý přístup k nastavení.
ODDĚLENÉ NAPÁJENÍ
Síťový transformátor je umístěn mimo vlastní předzesilovač, aby se omezil přenos jeho elektromagnetického pole do signálových obvodů. Zakázkový toroidní transformátor má dvojité stínění mezi primárním a sekundárním vinutím, které omezuje průnik vysokofrekvenčního rušení a zároveň působí jako síťový filtr. Napájecí část se k předzesilovači připojuje speciálním konektorem.
USMĚRNĚNÍ A STABILIZACE

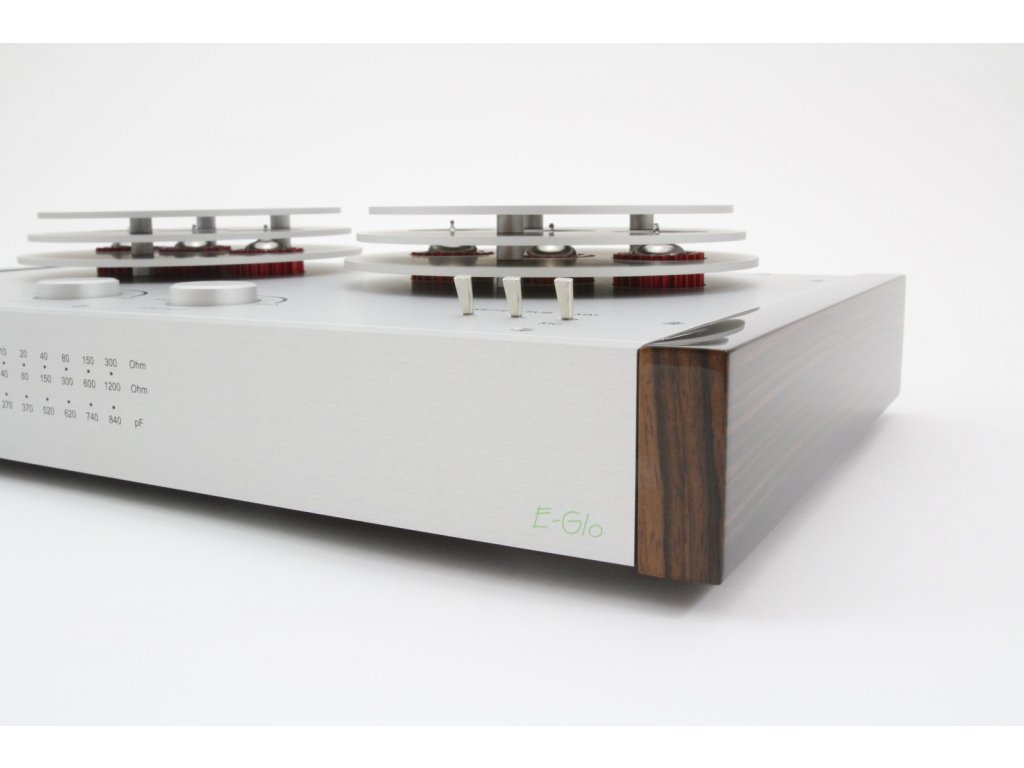

Napájecí obvod využívá speciální diody s odrušovacími odpory a elektrolytické kondenzátory. Za nimi následuje regulátor napětí s kapacitním násobičem a výkonovým tranzistorem FET. Elektronky vystupují přes tvarované chladiče nízkého šasi.
Doplňkové parametry
| Kategorie: | Gramofonové předzesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Elektronkový gramofonový předzesilovač pro MM / MC, bez polovodičů v signálové cestě |
| Elektronky: | 4 × ECC83, 2 × ECC88 |
| Vstupní stupeň: | Plně symetrický, zvyšovací transformátor Lundahl LL1932 s amorfním jádrem |
| Vstup MC při 70 dB: | 10, 20, 40, 80, 150, 300, 600, 1 200 Ω |
| Vstup MC při 76 dB: | 2,5, 10, 20, 40, 80, 150, 300 Ω |
| Vstupní kapacita: | 50, 150, 270, 370, 520, 620, 740, 840 pF (specifikace) |
| Výstupní impedance: | < 150 Ω |
| Zesílení MM: | 46 dB (specifikace) |
| Zesílení MC: | 76 dB / 70 dB |
| Poměr signál/šum MM: | 65 dBV, 80 dBV (IEC-A) |
| Poměr signál/šum MC: | 65 dBV, 79 dBV (IEC-A) |
| Tónové korekce basy / výšky: | Rozdělená, plně pasivní |
| Kondenzátory: | Výstupní Mundorf, ostatní WIMA |
| Napájení: | Oddělený zdroj s toroidním transformátorem a dvojitým stíněním vinutí |
| Napájecí konektor: | 9pólový |
| Rozměr zařízení: | 435 × 60 × 250 mm (Š × V × H) |
