CM20DTS
Kód: AP-BP1110243Detailní popis produktu
Biamp CM20DTS je dvoupásmová stropní reprosoustava s mělkou ozvučnicí a laděným basreflexem, určená pro hlášení i hudební podkres. Tenký okraj a magneticky připevněná mřížka umožňují začlenění do interiéru; model má certifikaci Zoom.
MĚNIČE A OCHRANA
Basový měnič používá povrchově upravenou papírovou membránu a výškový měnič měkkou kalotu. Laděný basreflexový otvor podporuje reprodukci nízkých frekvencí. Pro provoz s trvalým zatížením je součástí konstrukce vícestupňová ochrana proti přetížení, která se po odeznění příčiny sama obnovuje.
PŘEPÍNÁNÍ PROVOZNÍHO REŽIMU
Vestavěný transformátor má přepínatelné výkonové odbočky pro rozhlasové rozvody a lze jej obejít pro nízkoimpedanční provoz. Otočný volič je na čelní straně reprosoustavy. Nastavení tak lze změnit ze strany místnosti bez přístupu do prostoru nad stropem. Připojovací Euroblock umožňuje průběžné vedení kabeláže.
MONTÁŽ ZESPODU STROPU

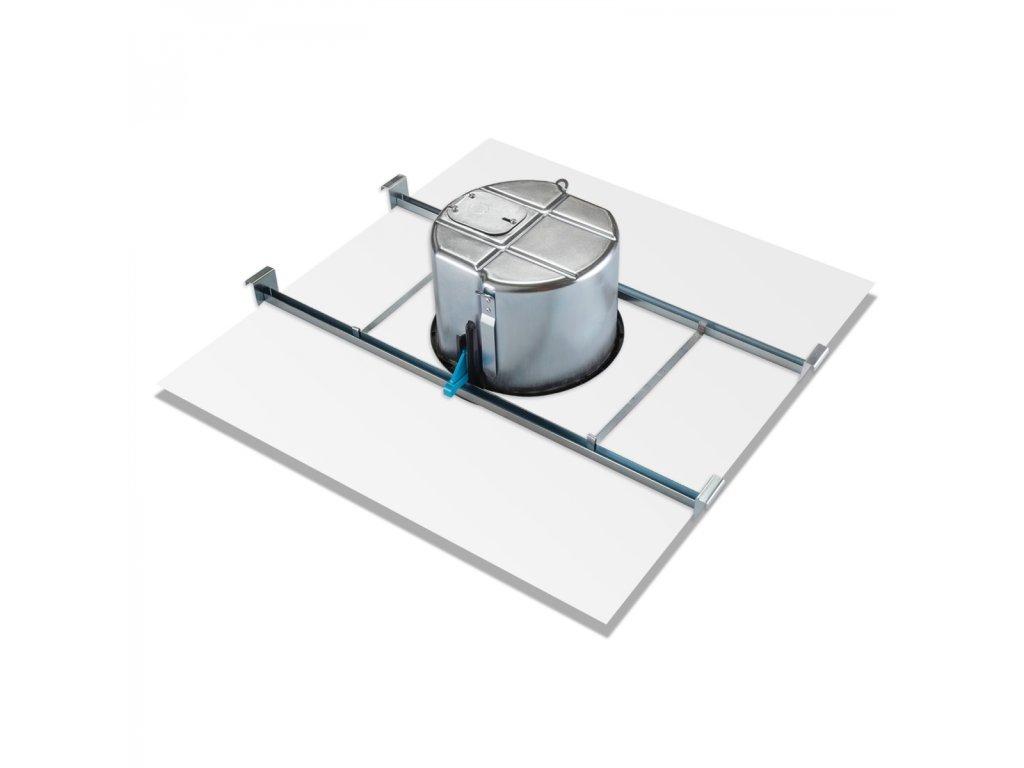

Reprosoustava se montuje pomocí svěrných úchytů ze spodní strany stropu. Neodymové magnety v předním rámečku drží mřížku, kterou lze sejmout bez nářadí a přelakovat podle interiéru. Ocelová ozvučnice má mělký zadní kryt. Součástí dodávky jsou montážní lišty do podhledu, jejich rozpěrky a šablona výřezu; volitelně je uvedena čtvercová mřížka SQGR. Pro bezpečnostní zavěšení jsou připraveny závěsné body.
POUŽITÍ A CERTIFIKACE
Datasheet uvádí konferenční a školicí místnosti, chodby, kanceláře, čekárny, jídelny, víceúčelové místnosti i výrobní prostory. Model je uveden v seznamu ETL pro příslušné normy a je vhodný do vzduchotechnických prostor podle uvedených amerických předpisů. Výrobce jej oceňuje po kusech, dodává však pouze v páru.
Doplňkové parametry
| Kategorie: | Stropní reproduktory |
|---|---|
| Záruka: | 60 měsíců |
| Citlivost: | 87 dB |
| Doporučený výkon zesilovače: | 40–80 W |
| Frekvenční rozsah: | 90–22 000 Hz |
| Impedance: | 16 Ω |
| Počet pásem: | 2-pásmový |
| Elektrický režim: | Nízkoimpedanční, 70 V, 100 V |
| Montážní otvor: | Ø 193 mm |
| Typ instalace: | Strop |
| Typ produktu: | Pasivní |
| Osazení: | 1 × 4,25″ (108 mm) povrchově upravený papírový kužel, 1 × 1″ (25 mm) měkká kalota |
| Výkon: | 40 W trvale, 160 W špičkově |
| Tloušťka stropu: | 3 – 41 mm |
| Odbočky 70 V: | 20 / 10 / 5 / 2,5 / 1,25 W |
| Odbočky 100 V: | 20 / 10 / 5 / 2,5 W |
| Vyzařování: | 150° × 100° (H × V) |
| Max. SPL: | 103 dB trvale, 109 dB špičkově (1 m) |
| Připojení: | 4pólový Euroblock s průběžným propojením |
| Ochrana: | Třístupňová, samoobnovovací |
| Bezpečnost: | 2 závěsné body |
| Průchodka: | Vylamovací otvor pro 0,75″ (22 mm) NPT |
| Mřížka: | Ocelová, magnetická, přelakovatelná |
| Certifikace: | Zoom, ETL: UL 1480A a UL 2043, CSA C22.2#62 368-1 |
| Vzduchotechnika: | NFPA 70, NFPA 90, předpisy City of Chicago |
| Balení: | Montážní lišty, rozpěrky, šablona výřezu |
| Min. impedance: | 14,8 Ω při 11,1 kHz |
| Záruka výrobce: | 5 let |
| Hmotnost zařízení: | 2,0 kg |
| Průměr instalačního otvoru: | Ø 193 mm |
| Rozměr zařízení: | Průměr 223 mm, hloubka 84 mm |
| Typ ozvučnice: | Pasivní vestavná stropní, basreflex, mělká ocelová ozvučnice |
| Typ instalace: | Strop |
| Typ produktu: | Pasivní |
