CARY AUDIO CAD-120S mkII
Kód: 53687/ERN 53687/ST Zvolte variantuDetailní popis produktu

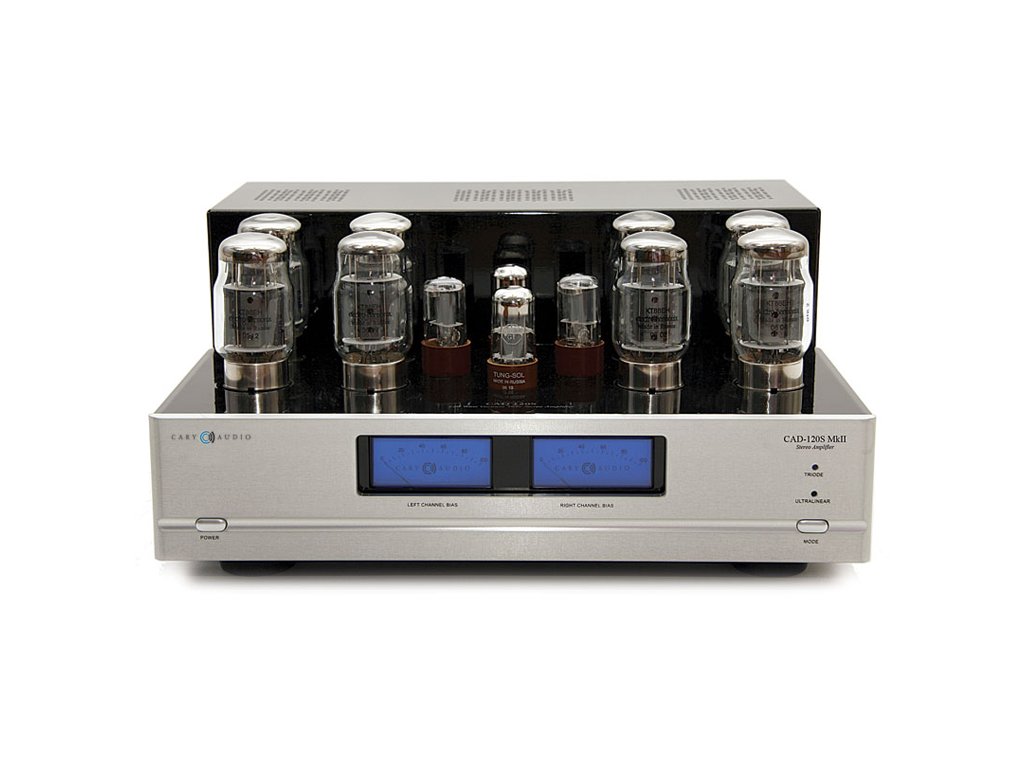

CARY AUDIO CAD-120S mkII je plně symetrický stereofonní elektronkový koncový zesilovač v zapojení push-pull. Přepínač na čelním panelu dovoluje volit mezi ultralineárním a triodovým provozem a přizpůsobit tak pracovní režim sestavě i poslechu.
ELEKTRONKOVÉ STUPNĚ
Vstupní zesílení a buzení zajišťují elektronky typu 6SN7, výkonová část používá elektronky KT88. Oba pracovní režimy se liší dostupným výstupním výkonem. Pro spojení s předzesilovačem jsou připraveny symetrické vstupy XLR i nesymetrické RCA.
TRANSFORMÁTORY A NAPÁJENÍ
Napájecí transformátor s laminovaným jádrem EI zajišťuje vysoké napětí a napájení předpětí. Každý kanál má vlastní speciálně bifilárně vinutý výstupní transformátor. Ve filtrační části napájení jsou elektrolytické kondenzátory; síťový kabel je stíněný a odpojitelný.
PROVEDENÍ A ZAPOJENÍ

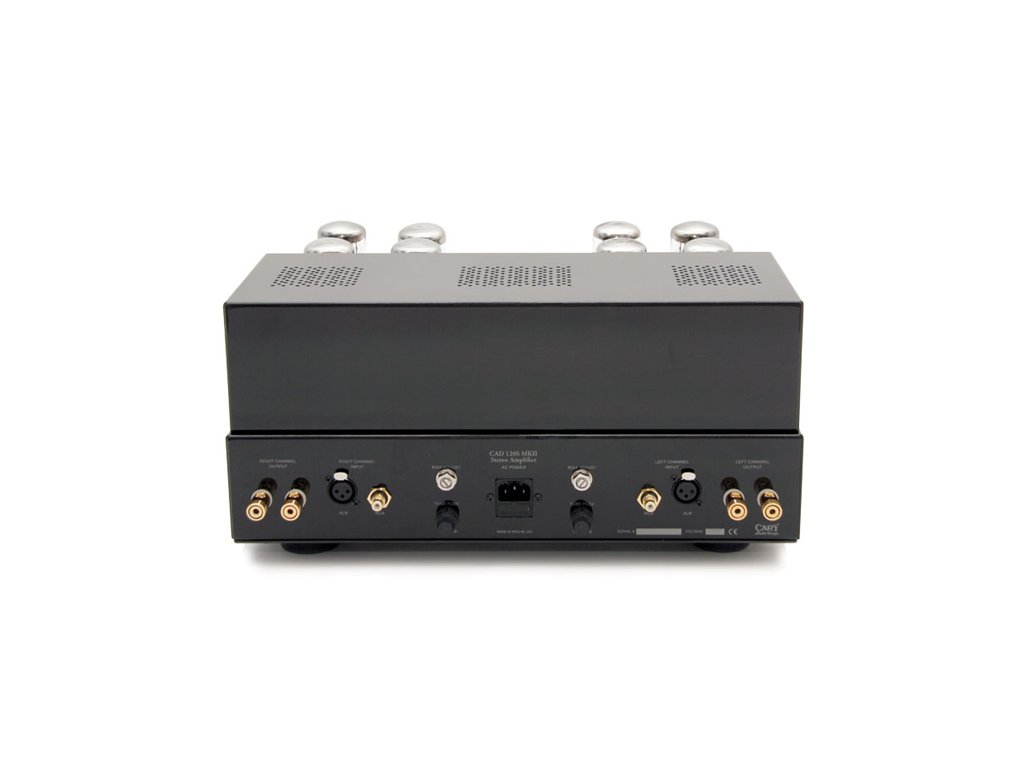

Šasi doplňuje hliníkový čelní panel. Reproduktorové svorky jsou z pozlacené mědi a podporují různé způsoby zakončení kabelu. Výrobce stanovuje dobu zahřátí po zapnutí i dobu počátečního rozehrání, uvedené mezi parametry.
Doplňkové parametry
| Kategorie: | Zesilovače |
|---|---|
| Záruka: | 2 roky |
| Typ: | Stereofonní elektronkový koncový zesilovač |
| Zapojení: | Plně symetrické, push-pull, třída AB, ultralineární nebo triodové |
| Výstupní výkon: | 120 W na kanál ultralineárně, 60 W na kanál triodově |
| Vstupy: | Symetrické XLR, nesymetrické RCA |
| Frekvenční rozsah: | 17 Hz – 25 kHz (plochá při 1 W, číselná tolerance neuvedena) |
| Vstupní impedance: | 100 kΩ (RCA i XLR) |
| Vstupní citlivost: | 1,24 V |
| Zesílení: | 28 dB |
| Šum a brum: | −80 dB |
| Elektronky: | 2 × 6SN7 vstupní, 2 × 6SN7 budicí, 8 × KT88 výkonové |
| Napájecí transformátor: | Laminované jádro EI, vysoké napětí a předpětí |
| Výstupní transformátor: | Bifilární vinutí, dimenzování 150 W v každém kanálu |
| Filtrační kapacita: | 4 × 560 µF |
| Reproduktorové výstupy: | Pozlacená měď, univerzální pěticestné |
| Síťový kabel: | Třívodičový, stíněný, odpojitelný |
| Napájení: | 117 nebo 234 V AC, 50/60 Hz |
| Zahřátí: | 3 minuty |
| Rozehrání: | 100 hodin přehrávání |
| Rozměry: | 432 × 356 × 203 mm (Š × H × V) |
| Hmotnost: | 29,5 kg |
