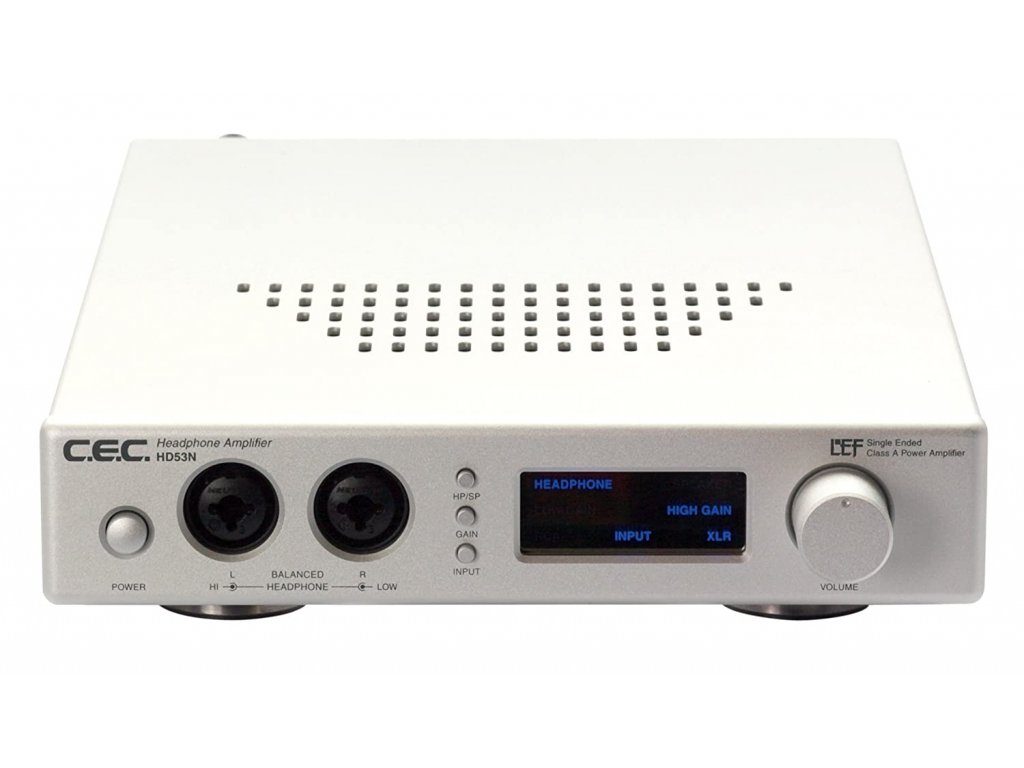

C.E.C. HD 53N
Kód: 25841Detailní popis produktu
C.E.C. HD 53N je plně symetrický sluchátkový zesilovač s výstupy XLR a jack, přepínáním zisku a výstupem pro reprosoustavy. Navazuje na modely C.E.C. HD53R a C.E.C. HD53R Ver.8.0 a přidává displej pro přehled o vstupu, výstupu a nastavení zisku.
SYMETRICKÉ OBVODY LEF A IGM
Signálová cesta je symetrická od vstupu až k výstupu a umožňuje symetrické buzení sluchátek i reprosoustav. Obvody LEF, tedy Load Effect Free, pracují bez záporné zpětné vazby. Regulace IGM neboli Intelligent Gain Management řídí hlasitost a je navržena pro zachování reprodukce celého pásma také při nízké výstupní úrovni.
VÝSTUPY PRO RŮZNÁ SLUCHÁTKA
Kombinované konektory Neutrik umožňují použít běžný stereofonní jack i sluchátka se samostatnými symetrickými konektory pro levý a pravý kanál. Nesymetrické výstupy mají rozdílné výstupní impedance: jeden slouží běžným sluchátkům, druhý sluchátkům navrženým pro zesilovač s vyšší výstupní impedancí. Přepnutí zisku HIGH/LOW pomáhá přizpůsobit výstup citlivosti sluchátek a platí také pro symetrický výstup a reprosoustavy. Pro využití plně symetrického zapojení výrobce doporučuje symetrická sluchátka.
PŘIPOJENÍ A OMEZENÍ ADAPTÉRŮ
Sluchátka se stereofonním minijackem vyžadují běžný adaptér na standardní jack. Adaptér z nesymetrického sluchátkového jacku na symetrické XLR se nesmí použít, protože může poškodit zesilovač nebo sluchátka. Toto omezení se vztahuje na oba běžné rozměry nesymetrického sluchátkového konektoru.
VSTUPY A REPRODUKTOROVÝ VÝSTUP
Přístroj má symetrický vstup XLR a nesymetrický RCA, mezi nimiž se přepíná na předním panelu. Lze jej spojit například s převodníkem C.E.C. DA53N se symetrickým výstupem. Napájení z toroidního transformátoru umožňuje používat přístroj také jako integrovaný zesilovač pro reprosoustavy. Kompaktní displej ukazuje aktuální vstup, výstup a zisk.
Doplňkové parametry
| Kategorie: | Sluchátka |
|---|---|
| Záruka: | 2 roky |
| Typ: | Plně symetrický sluchátkový a reproduktorový zesilovač, LEF a IGM |
| Výkon sluchátka: | LOW: 1,15 W × 2 (32 Ω), HI: 0,25 W × 2 (32 Ω), BAL: 4,7 W × 2 (32 Ω) |
| Výkon reprosoustavy: | 13 W × 2 (8 Ω), 18 W × 2 (4 Ω) |
| Frekvenční rozsah: | 20 Hz – 20 kHz (+0/−0,25 dB) |
| Vstupy: | 1 × symetrický XLR, 1 × nesymetrický RCA |
| Sluchátkový výstup: | Symetrický XLR: 0 Ω, pin 2 kladný, pin 3 záporný, 2 × jack 6,3 mm: 10 Ω a 120 Ω |
| Výstup reprosoustav: | Symetrický |
| Zátěž sluchátek: | 16 Ω – 2 kΩ |
| Zátěž reprosoustav: | 4 – 8 Ω |
| Zesílení: | Přepínatelný HIGH/LOW pro všechny výstupy |
| S/N sluchátka: | LOW/HI: −103 dB, BAL: −110 dB (hlasitost 50 %, maximální výstup, vážení A) |
| S/N reprosoustavy: | −103 dB (8 Ω, vstup 2 Vrms, výstup 10 W) |
| THD sluchátka: | LOW/HI: 0,06 % (vstup 1 Vrms, výstup 0 dBu), BAL: 0,009 % (vstup 1 Vrms, výstup +3 dBu) |
| THD reprosoustavy: | 0,03 % (8 Ω, vstup 2 Vrms, výstup 10 W) |
| Transformátor: | Toroidní, 50 W |
| Napájení: | AC 100 V, 50/60 Hz |
| Příkon: | Pohotovost: 14 W, sluchátka: 23 W, reprosoustavy: 50 W |
| Příslušenství: | Napájecí kabel, návod k obsluze, záruční list |
| Hmotnost zařízení: | Přibližně 3,2 kg |
| Rozměr zařízení: | Přibližně 218 × 354 × 58 mm (Š × H × V) |
