C.E.C. AMP 53
Kód: 93173Související produkty
Detailní popis produktu
C.E.C. AMP 53 je integrovaný zesilovač se symetrickou signálovou cestou, regulací zisku DIGM a obvody LEF. Konstrukce vynechává samostatnou předzesilovací sekci i globální zpětnou vazbu a zkracuje cestu signálu mezi vstupem a výkonovým výstupem.
REGULACE ZISKU DIGM
Hlasitost se nastavuje změnou zesílení, nikoli dělením vstupního signálu. DIGM digitálně přepíná metalizované rezistory prostřednictvím bipolárních spínačů pracujících ve třídě A. Stejný systém umožňuje upravit vyvážení levého a pravého kanálu bez přidání dalšího obvodu do signálové cesty.
SYMETRICKÉ ZPRACOVÁNÍ
Zapojení je plně symetrické od vstupu až ke svorkám reprosoustav. Levý a pravý kanál používají samostatné obvody, což omezuje vzájemné ovlivňování kanálů. Nesymetrický signál z konektorů RCA se převádí na symetrický již na vstupu. U každého vstupu lze samostatně přepnout citlivost, aby se omezily rozdíly hlasitosti mezi připojenými přístroji.
VÝKONOVÁ ČÁST A NAPÁJENÍ
Výkonový stupeň používá osm výkonových tranzistorů. Napájení tvoří toroidní transformátor a kondenzátory s velkou souhrnnou kapacitou. Toto řešení je určeno i pro provoz se složitější zátěží a podporuje tepelnou spolehlivost výkonové části.
SKŘÍŇ A ŘÍZENÉ CHLAZENÍ

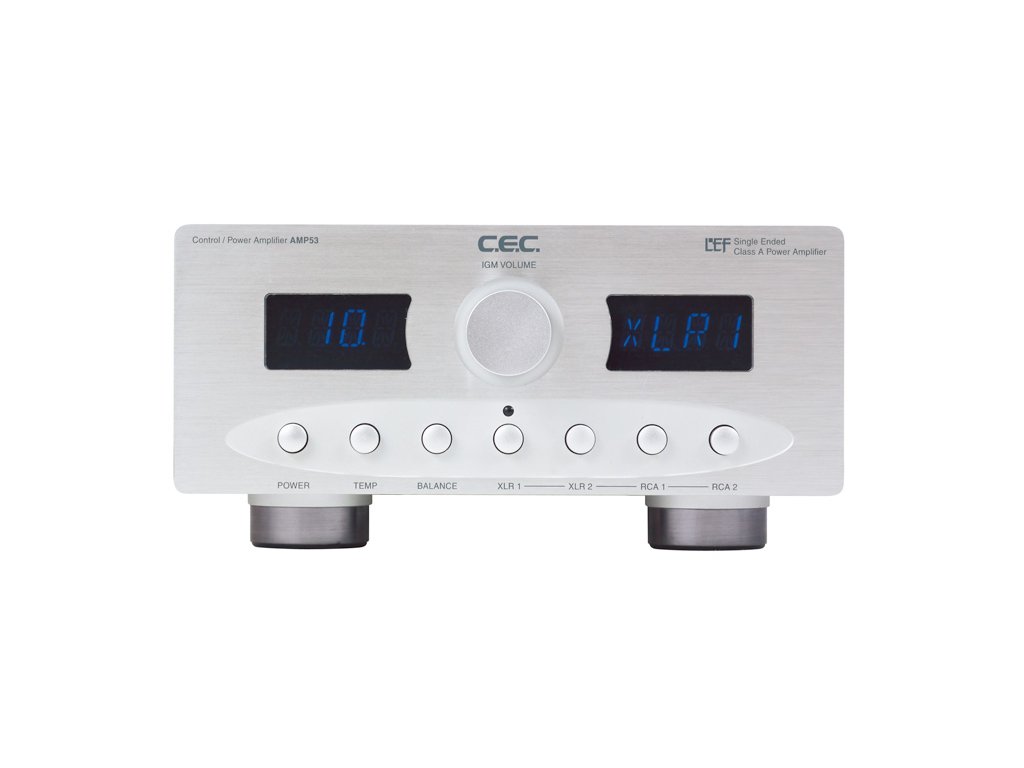

Skříň a ovladač hlasitosti jsou z extrudovaného hliníku. Vzduch vstupuje zadní částí horního krytu, proudí kolem chladiče a ventilátor ve spodní části jej odvádí středem základny. Vnitřní teplotní čidlo automaticky řídí proudění vzduchu; ventilátor používá feromagnetické ložisko. Dvojice alfanumerických VF displejů zobrazuje hlasitost, zvolený vstup a vnitřní teplotu.
Doplňkové parametry
| Kategorie: | Integrované zesilovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 12.5 kg |
| Phono vstup: | NE |
| Sluchátkový výstup: | Ne |
| Digitální vstupy (DAC): | Ne |
| Síťový streamer: | Ne |
| Typ zesilovače: | Integrovaný zesilovač |
| Výkon na kanál (8 Ω): | 100–199 W |
| Typ: | Integrovaný stereofonní zesilovač, LEF, plně symetrické zapojení |
| Výkon: | 120 W + 120 W (8 Ω) |
| Frekvenční rozsah: | 10 Hz – 200 kHz (+0/−0,2 dB při 1 W) |
| Vstupy: | 2 × symetrický XLR, 2 × nesymetrický RCA |
| Výstupy: | Výstup pro reprosoustavy, REC OUT (RCA) |
| Regulace hlasitosti: | DIGM, 66 kroků |
| Vyvážení kanálů: | Kroky po 1 dB, do +10 dB |
| Vstupní zisk: | 0 dB nebo +6 dB, samostatně pro každý vstup |
| Odstup signál/šum: | XLR: 101 dB, RCA: 91 dB (flat, při 1 W) |
| Zkreslení THD: | XLR: 0,0028 %, RCA: 0,016 % (1 W / 1 kHz) |
| Činitel tlumení: | 235 (bezrozměrný) |
| Výkonové tranzistory: | 8 × 15 A |
| Transformátor: | Toroidní, 300 W |
| Kapacita napájení: | 90000 μF |
| Napájení: | AC 100/120/230/240 V, 60/50 Hz |
| Rozměry: | 217,5 × 448 × 107 mm (Š × H × V, včetně nožek a konektorů) |
| Hmotnost: | 9,6 kg |
| Příslušenství: | Napájecí kabel, dálkový ovladač, návod k obsluze |
