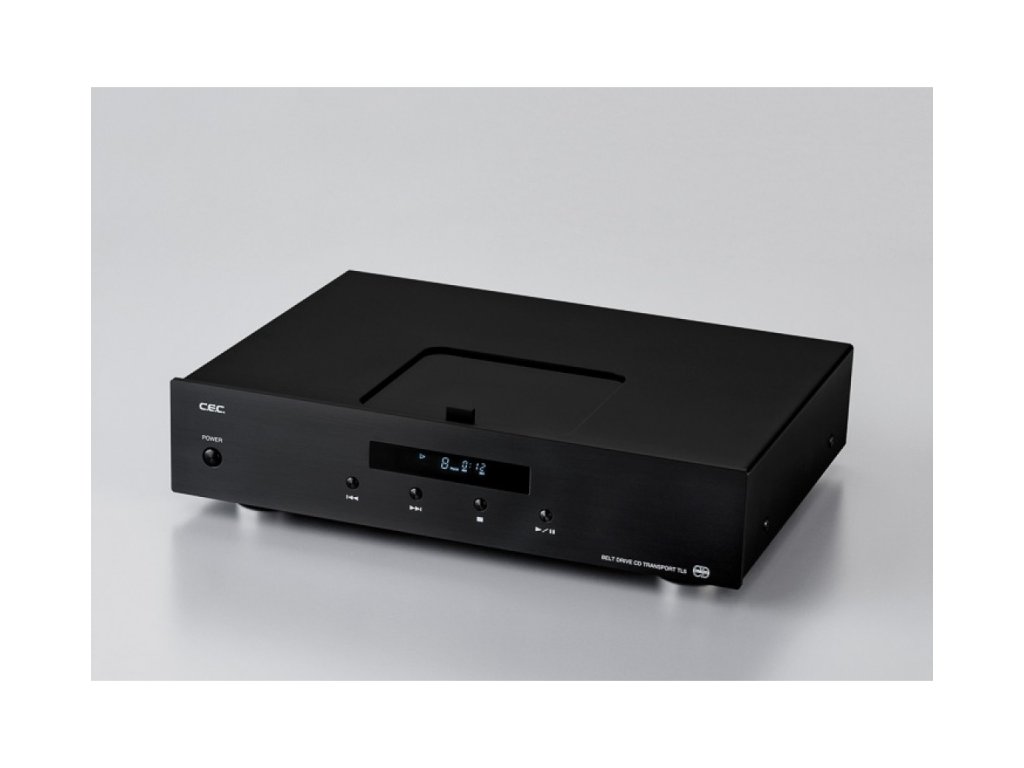

C.E.C. TL 5

Detailní popis produktu

C.E.C. TL 5 je CD transport s řemínkovým pohonem a horním vkládáním disku. Převádí čtená hudební data na digitální výstup pro samostatný D/A převodník. Volit lze mezi symetrickým AES/EBU, koaxiálním a optickým propojením.

Mechanika odděluje motor otáčení od středové hřídele CD a používá mosazný stabilizátor. Gumový řemínek je přístupný pro uživatelskou kontrolu i výměnu. Konstrukce rozvíjí řešení přehrávače CD5 a navazuje na řemínkové transporty C.E.C., jejichž koncepce byla zavedena na jaře roku 1992.

Motor mimo středovou hřídel

Při čtení CD se otáčky mění podle polohy snímací jednotky: směrem k vnějšímu okraji klesají, aby zůstala zachována konstantní lineární rychlost. V tomto transportu neleží motor přímo na hřídeli disku. Je oddělen a sílu na ni přenáší gumový řemínek.

Větší vzdálenost motoru od disku omezuje přenos vibrací a elektromagnetického rušení k místu čtení. Řemínkový přenos současně umožňuje použít motor s menším točivým momentem. Mechanická koncepce tak řeší způsob přenosu pohybu i umístění jeho zdroje vůči snímanému CD.

Stabilizátor pro rovnoměrné otáčení

Masivní mosazný stabilizátor přidržuje vložený disk. Zvyšuje také setrvačnost otáčející se soustavy, a tím pomáhá jejímu klidnému chodu. Při založení CD je stabilizátor přímo přístupný v prostoru pod horním krytem.

Hřídel leží uprostřed otevřeného prostoru mechaniky. Toto uspořádání ponechává přístup nejen k disku, ale také k řemínku. Samostatný transport tak soustředí mechanické řešení na čtení CD, zatímco digitálně analogový převod ponechává navazujícímu zařízení.

Uživatelsky vyměnitelný řemínek

Gumový řemínek není díl s neomezenou životností. Po odklopení horního krytu lze jeho stav zkontrolovat a řemínek vyměnit bez specializovaného technika nebo prodejce. Přístupná konstrukce je podstatnou součástí provedení mechaniky, nikoli samostatnou elektronickou funkcí.

Horní vkládání současně znamená potřebu volného místa nad přístrojem. Do sestavy je třeba počítat s odklopením krytu i manipulací s diskem a stabilizátorem. Ovládání přehrávání doplňuje dálkový ovladač dodávaný s transportem.

Krátká cesta k digitálním výstupům

Všechny digitální výstupní konektory jsou osazeny přímo na jediné desce plošných spojů. Cílem tohoto uspořádání je krátká signálová cesta. Převodník lze připojit symetricky přes AES/EBU, koaxiálně nebo opticky podle toho, jaké vstupy nabízí.

Každý způsob připojení zůstává digitální. Pro zapojení do běžného analogového zesilovače je proto nutný externí D/A převodník; samotný transport analogový výstup nenabízí. Jeho úloha v sestavě je jednoznačná: číst CD a předávat data navazujícímu digitálnímu vstupu.

Design a provedení

Čelní fluorescenční displej ukazuje stav přehrávání. Lze jej ztlumit, nebo v průběhu poslechu vypnout. Horní kryt zpřístupňuje disk a mosazný stabilizátor, zadní panel soustřeďuje digitální výstupy. Dodávka obsahuje stabilizátor CD, napájecí kabel, dálkový ovladač a návod. Přístroj má původ v Japonsku.

Hlavní vlastnosti

• CD transport s horním vkládáním disku.
• Řemínkový pohon s motorem mimo středovou hřídel.
• Omezení přenosu vibrací a rušení od motoru.
• Mosazný stabilizátor pro držení disku a zvýšení setrvačnosti.
• Přístupný, uživatelsky vyměnitelný gumový řemínek.
• Digitální výstupy AES/EBU, koaxiální a optický.
• Výstupní konektory na společné desce plošných spojů.
• Fluorescenční displej s možností ztlumení a vypnutí.

Pro koho se hodí

Sedne vám, pokud…

• Máte D/A převodník a chcete jej doplnit samostatnou mechanikou CD.
• Preferujete horní vkládání a přímý přístup k řemínku.

Zvažte jiný model, pokud…

• Požadujete analogový výstup přímo do zesilovače.
• Prostor nad přístrojem neumožňuje pohodlnou manipulaci s CD.
