Audiolab 6000A
Kód: 69789/CER 69789/BIL Zvolte variantuDetailní popis produktu

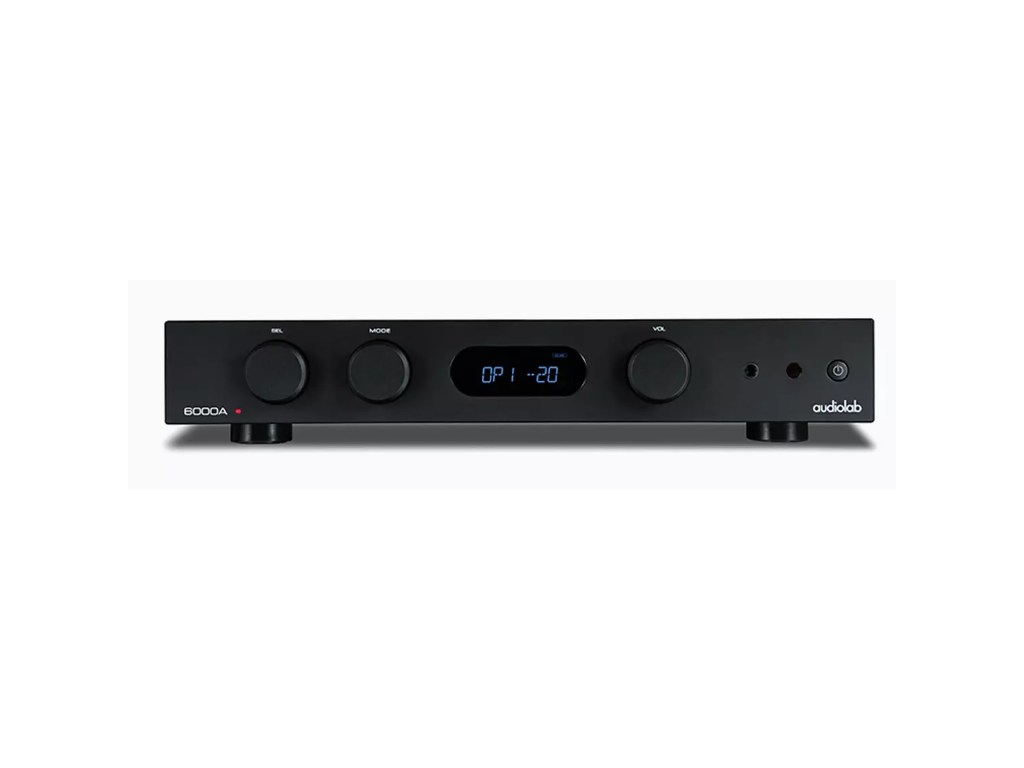

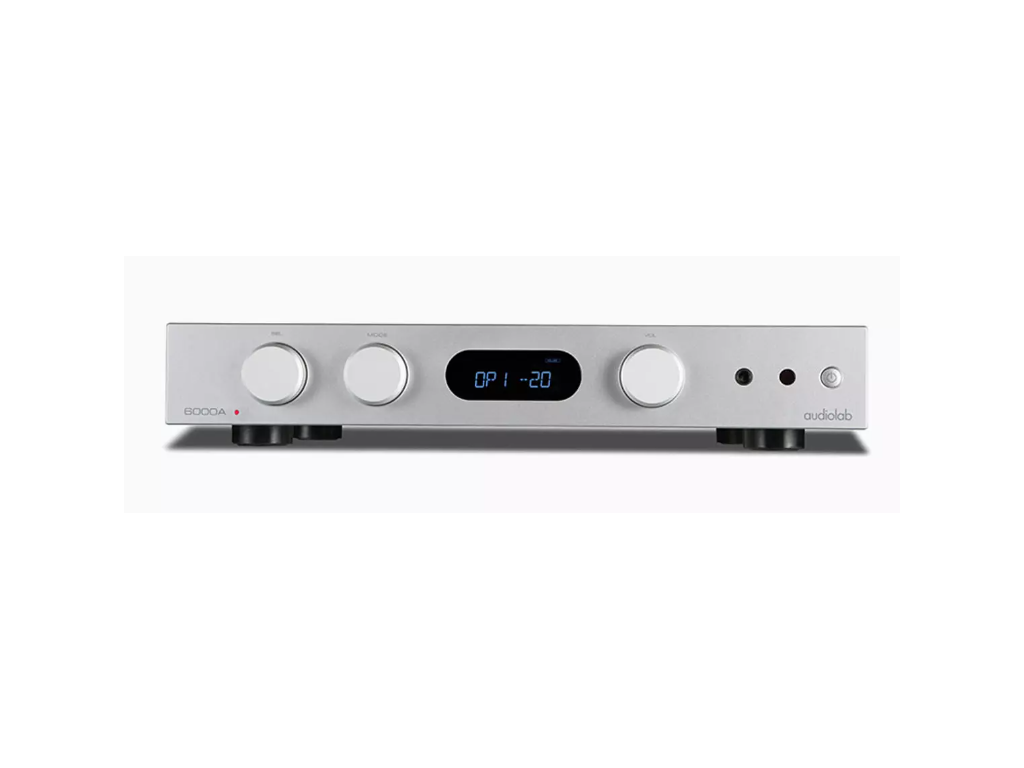

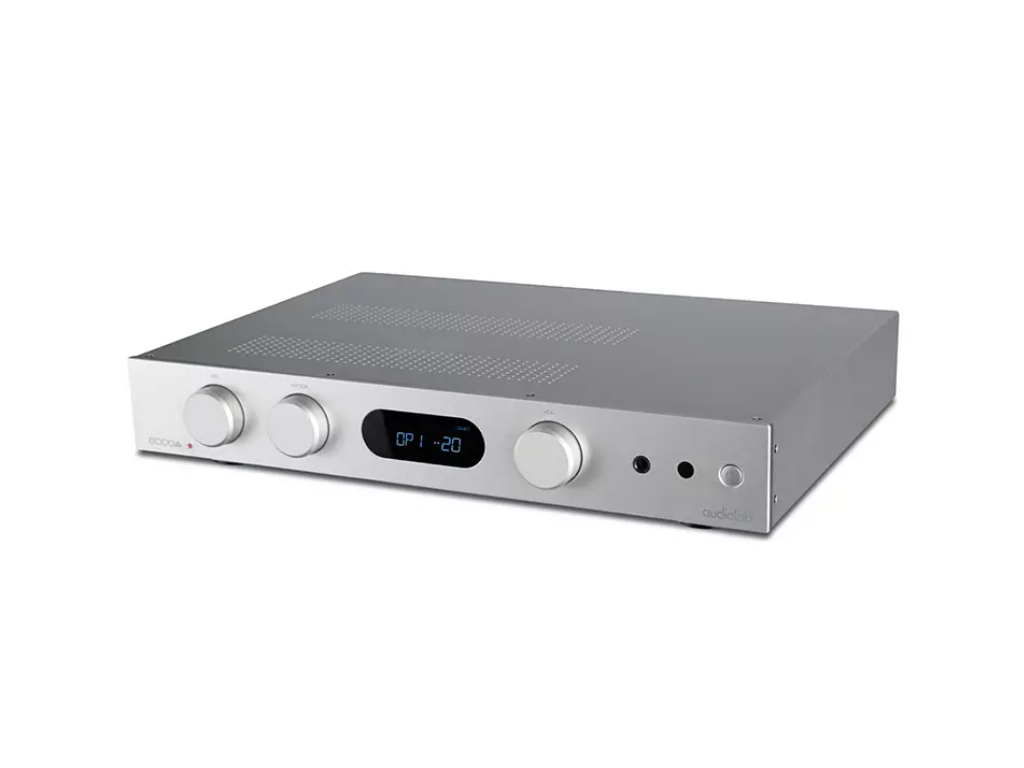

Audiolab 6000A je integrovaný zesilovač pro analogové i digitální zdroje, s vestavěným D/A převodníkem, bezdrátovým připojením Bluetooth, vstupem pro gramofon s MM přenoskou a samostatným sluchátkovým zesilovačem. Ovládání využívá otočné prvky a centrální OLED displej.
DIGITÁLNÍ ČÁST
Převod zajišťuje čip ESS Sabre ES9018K2M s architekturou HyperStream a obvodem Time Domain Jitter Eliminator pro omezení časových odchylek digitálního signálu. Digitální zdroje lze zapojit přímo do zesilovače bez externího převodníku. Pro charakter digitální filtrace jsou k dispozici režimy Fast Roll-off, Slow Roll-off a Minimum Phase.
KONCOVÝ STUPEŇ
Diskrétní výkonové obvody pracují ve třídě AB a používají topologii CFB, tedy komplementární zpětnou vazbu. Toto řešení udržuje klidový proud nezávislý na teplotě výstupních tranzistorů a podporuje linearitu a tepelnou stabilitu. Napájení tvoří toroidní transformátor a zásobní kondenzátory. Návrh Jana Ertnera vychází z architektury dřívějšího analogového zesilovače a doplňuje ji digitální částí.
GRAMOFON A SLUCHÁTKA
Phono obvod pro přenosky s pohyblivým magnetem používá tranzistory JFET a korekci RIAA. Sluchátkový výstup má vlastní zesilovač s proudovou zpětnou vazbou; jeho obvod je navržen s ohledem na šířku pásma zesílení a rychlost přeběhu při práci s různými sluchátky.
VSTUPY A PROVOZ
Vedle digitálních vstupů nabízí zesilovač linkové vstupy pro analogové přístroje. Bluetooth slouží k bezdrátovému přehrávání z přenosných zařízení. Oddělená vnitřní architektura umožňuje volbu provozních režimů; v režimu Integrated pracují předzesilovač a koncový stupeň společně a zdroje připojené na vstupy se přehrávají přes reprosoustavy zapojené do výkonových svorek.
Doplňkové parametry
| Kategorie: | Zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Integrovaný zesilovač |
| Výkon zesilovače: | 2 × 50 W / 8 Ω, 2 × 75 W / 4 Ω (THD < 1 %) |
| Třída zesilovače: | AB, diskrétní obvody CFB |
| Vstupy: | 4 digitální, 3 linkové analogové, phono MM, Bluetooth |
| D/A převodník: | ESS ES9018K2M |
| Vzorkování DAC: | max. 192 kHz |
| Digitální filtry: | Fast Roll-off, Slow Roll-off, Minimum Phase |
| Frekvenční rozsah: | 20 Hz – 20 kHz (±0,3 dB, koncový stupeň) |
| Odezva předzesil.: | 20 Hz – 20 kHz (±0,1 dB) |
| THD předzesilovače: | < 0,0004 % (linka, 1 kHz, 2 V, hlasitost 0 dB) |
| THD DAC: | < 0,0006 % (1 kHz, 0 dBFS) |
| THD koncového st.: | < 0,003 % (1 kHz, 40 W / 8 Ω) |
| Odstup signál/šum: | > 110 dB (linka a koncový stupeň, váženo A), > 76 dB (phono MM, váženo A) |
| Odstup DAC: | > 112 dB (váženo A) |
| Vstupní citlivost: | 720 mV (linka), 3,1 mV (phono MM), při hlasitosti 0 dB |
| Impedance vstupů: | 10 kΩ (linka), 47 kΩ / 100 pF (phono MM) |
| Zisk předzesilovače: | +8 dB (linka), +55 dB (phono MM) |
| Zisk koncového st.: | +29 dB |
| Výstup předzesil.: | max. 2,3 V při hlasitosti 0 dB, impedance 120 Ω |
| Výstupní úroveň DAC: | 2,05 V (0 dBFS, 1 kHz) |
| Max. výstupní proud: | 9 A |
| Transformátor: | Toroidní, 200 VA |
| Filtrace napájení: | 4 × 15000 µF, celkem 60000 µF |
| Sluchátková zátěž: | 20 – 600 Ω |
| Impedance sluch. výst.: | 2,35 Ω |
| THD sluchátkového st.: | < 0,01 % (1 kHz, 50 mW) |
| Pohotovostní příkon: | < 0,5 W |
| Rozměry: | 445 × 330 × 80 mm (Š × H × V, včetně nožek, svorek a ovladačů) |
| Hmotnost: | 7,8 kg (netto) |
