Audio Research Reference 80S
Kód: 70449Detailní popis produktu

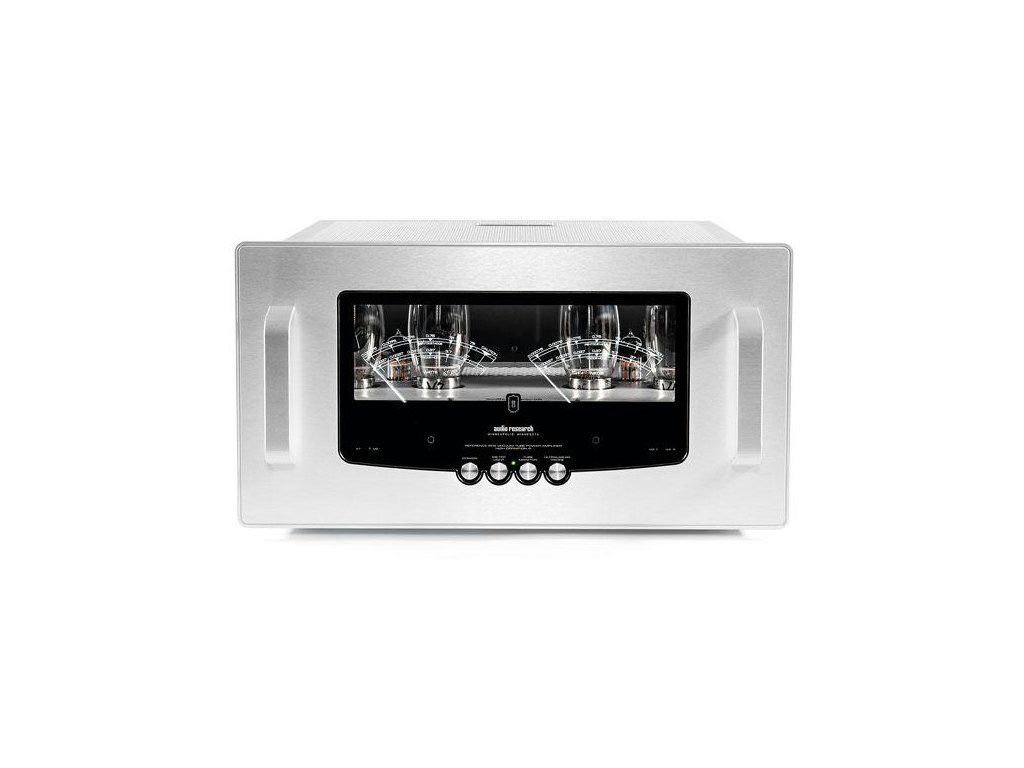

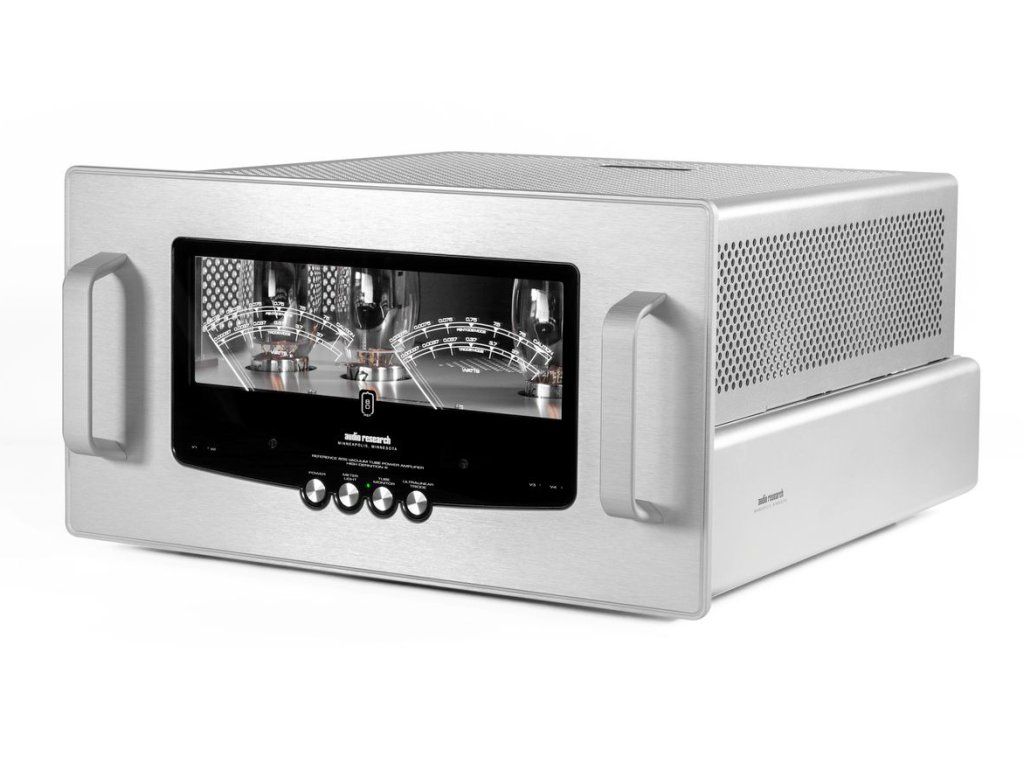

Audio Research Reference 80S je elektronkový stereofonní koncový zesilovač s plně symetrickým diferenciálním zapojením. Používá elektronky KT150, automatické nastavování předpětí a přepínatelné triodové či pentodové zapojení.
OBVODY A KONSTRUKCE

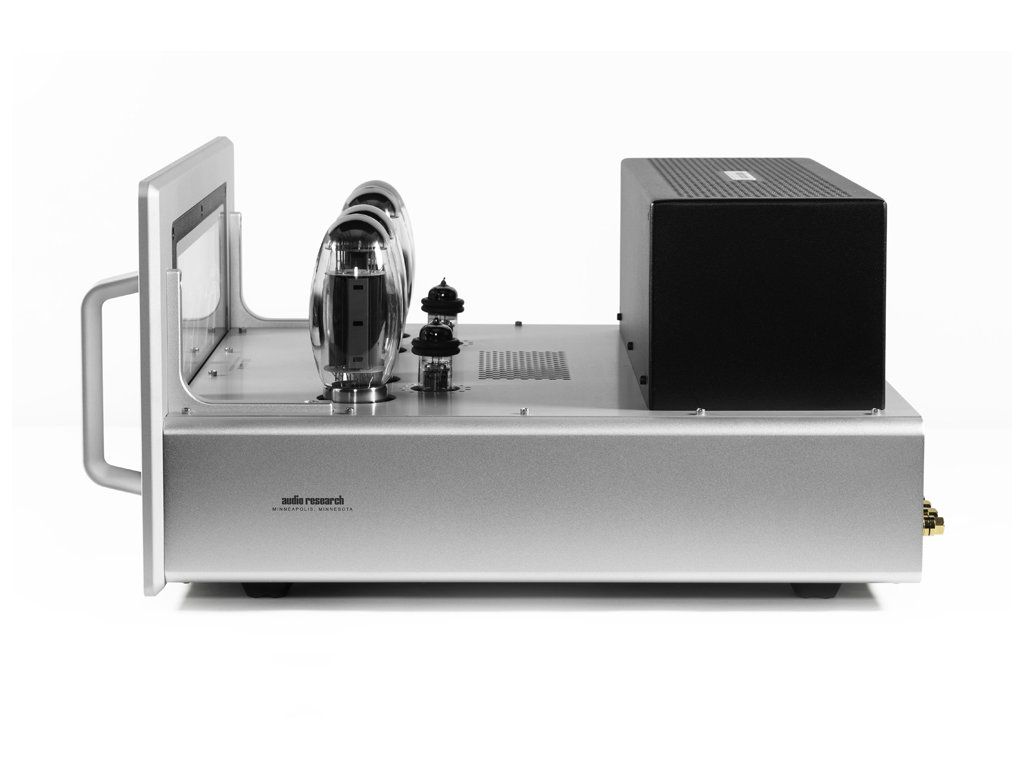

Výkonový stupeň každého kanálu tvoří pár elektronek KT150, zesilovací stupeň využívá 6H30. Vícevrstvá deska plošných spojů poskytuje samostatnou zemní plochu a uspořádání obvodů s menším počtem přímých propojení, která mohou zanášet šum. Vnější rozměry navazují na monoblok Reference 160M.
VOLBA PROVOZNÍHO REŽIMU
Přepínání mezi triodovým a pentodovým režimem umožňuje přizpůsobit provoz připojeným reprosoustavám a poslechovým preferencím. Symetrický i nesymetrický vstup usnadňuje spojení s různými předzesilovači. Výstupní transformátor nabízí odbočky pro různé impedance reprosoustav.
AUTOMATICKÉ NASTAVENÍ A KONTROLA
Vlastní obvod Auto-bias reaguje na stárnutí elektronek i kolísání síťového napětí. Výstupní elektronky mají pojistkovou ochranu a monitorování; počítadlo provozních hodin pomáhá sledovat jejich používání. Tyto funkce omezují potřebu ručních zásahů do nastavení.
CHLAZENÍ A ŘÍZENÍ SESTAVY
Do spodní desky je zabudován nízký ventilátor s přepínatelnou rychlostí. Funkci automatického vypnutí lze vyřadit. Spouštěcí vstup dovoluje zapínání a vypínání z kompatibilního předzesilovače, k dispozici je také spouštěcí výstup a vstup RS232.
RUČNÍ VÝROBA
Přístroj vzniká ručně v závodě Audio Research v Maple Grove v Minnesotě. Výstupní výkon závisí i na napětí a kvalitě napájecí sítě, které ovlivňují dosažitelné maximum.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Elektronkový stereofonní koncový zesilovač |
| Zapojení: | Plně symetrické diferenciální, přepínání trioda/pentoda |
| Elektronky: | 2 párované dvojice KT150, 2 × 6H30 |
| Frekvenční rozsah: | 0,7 Hz – 94 kHz (−3 dB při 1 W) |
| Výkonové pásmo: | 7 Hz – 68 kHz (−3 dB) |

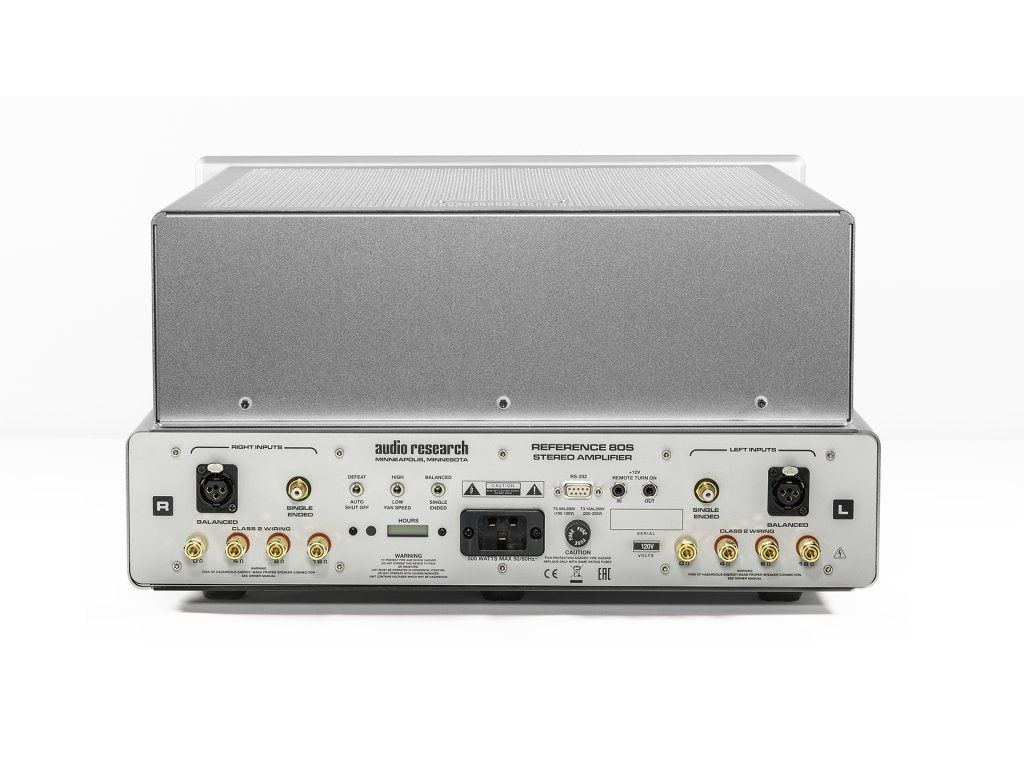

| Vstupy: | Symetrický XLR a nesymetrický vstup, RS232, spouštěcí vstup 12 V |
| Výstupy: | Reprosoustavy, spouštěcí výstup 12 V |
| Výstupní odbočky: | 4 Ω, 8 Ω, 16 Ω |
| Vstupní citlivost: | 1,4 V RMS symetricky |
| Vstupní impedance: | 300 kΩ symetricky, 75 kΩ nesymetricky |
| Zkreslení při 1 W: | Pod 0,04 % THD při 1 kHz |
| Zpětná vazba: | 15 dB |
| Regulace výstupu: | Přibližně 1,0 dB, zátěž 16 Ω až otevřený obvod |
| Činitel tlumení: | Přibližně 8 (bezrozměrný) |
| Rychlost přeběhu: | 10 V/µs |
| Doba náběhu: | 4,0 µs |
| Polarita: | Neinvertující, XLR pin 2 kladný (IEC-268) |
| Deska spojů: | 4 vrstvy, samostatná zemní plocha |
| Provozní funkce: | Auto-bias, ochranné pojistky a monitoring elektronek, počítadlo hodin, vypínatelné automatické vypnutí |
| Chlazení: | Ventilátor ve spodní desce, přepínatelná rychlost |
| Napájení: | 105 – 130 V AC / 60 Hz, 210 – 250 V AC / 50 Hz |
| Příkon: | 420 W při jmenovitém výkonu, 280 W v triodovém režimu, 221 W v klidu, 3,6 W ve vypnutém stavu |
| Šířka čela: | 48,26 cm |
| Celková hloubka: | 53,3 cm včetně madel a konektorů |
| Hmotnost zařízení: | 28,2 kg netto, 32,7 kg přepravní |
| Rozměr zařízení: | 47 × 47 × 26 cm (Š × H × V, šasi) |
| Zisk: | 25,5 dB do 8 Ω |
| Výkon: | 70 W trvale, 20 Hz – 20 kHz |
