Audio Research Reference 6SE
Kód: 70446Detailní popis produktu

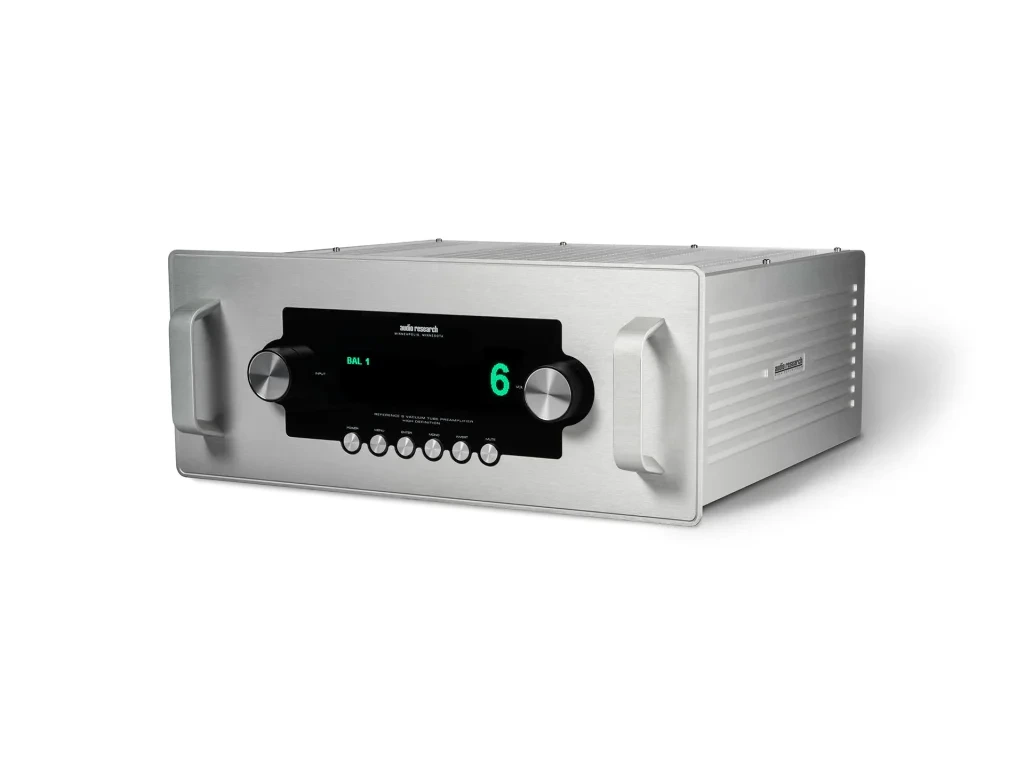

Audio Research Reference 6SE je elektronkový linkový předzesilovač v jediném šasi. Používá jeden zesilovací stupeň v plně symetrickém zapojení třídy A bez zpětné vazby a napájecí zdroj s elektronkovou regulací.
SIGNÁLOVÁ CESTA A NAPÁJENÍ
Zesilovací stupeň je osazen dlouhoživotnostními dvojitými triodami 6H30P. V napájecím zdroji pracuje další 6H30P společně s elektronkou 6550WE jako regulace napájení. Nízkonapěťové a vysokonapěťové zdroje jsou elektronicky stabilizované. Automatické ztlumení chrání poslech při zahřívání přístroje a při poklesu síťového napětí.
VSTUPY A VÝSTUPY

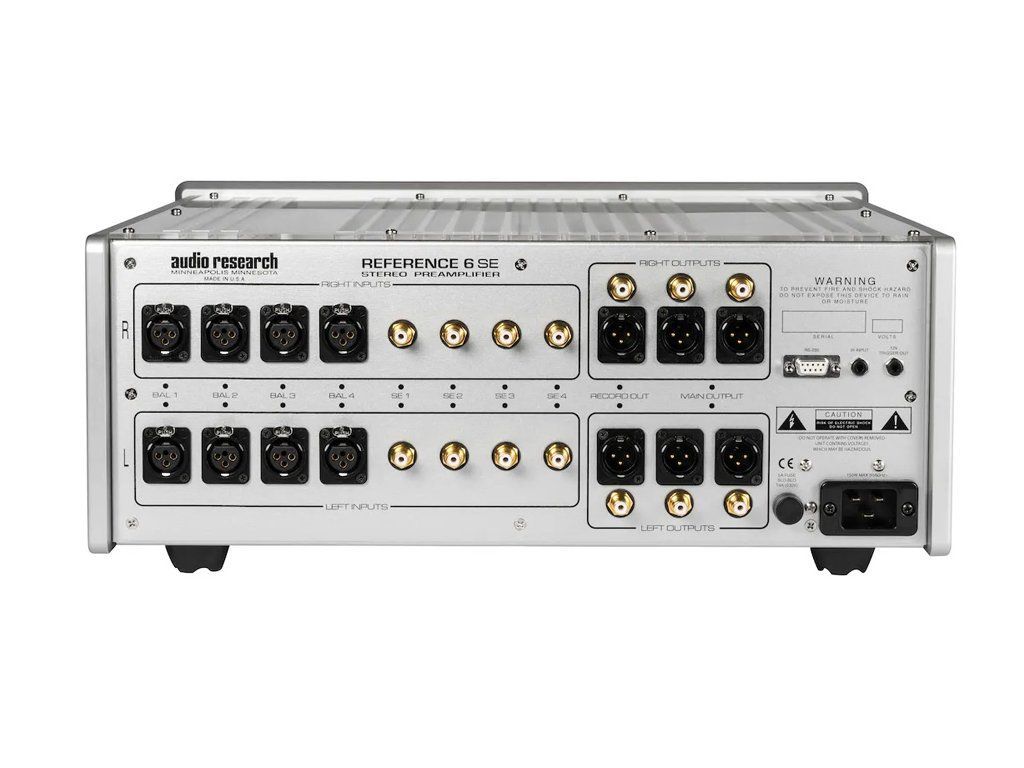

Předzesilovač nabízí symetrické i nesymetrické vstupy a přiřaditelný průchod pro externí procesor. Hlavní výstupy doplňuje výstup pro záznam; připojení využívá konektory XLR a RCA. Hlavní signálová cesta má zisk podle zvoleného typu výstupu, zatímco záznamový výstup a symetrický průchod procesoru pracují s jednotkovým ziskem. Výstupní polarita je neinvertující.
OBSLUHA

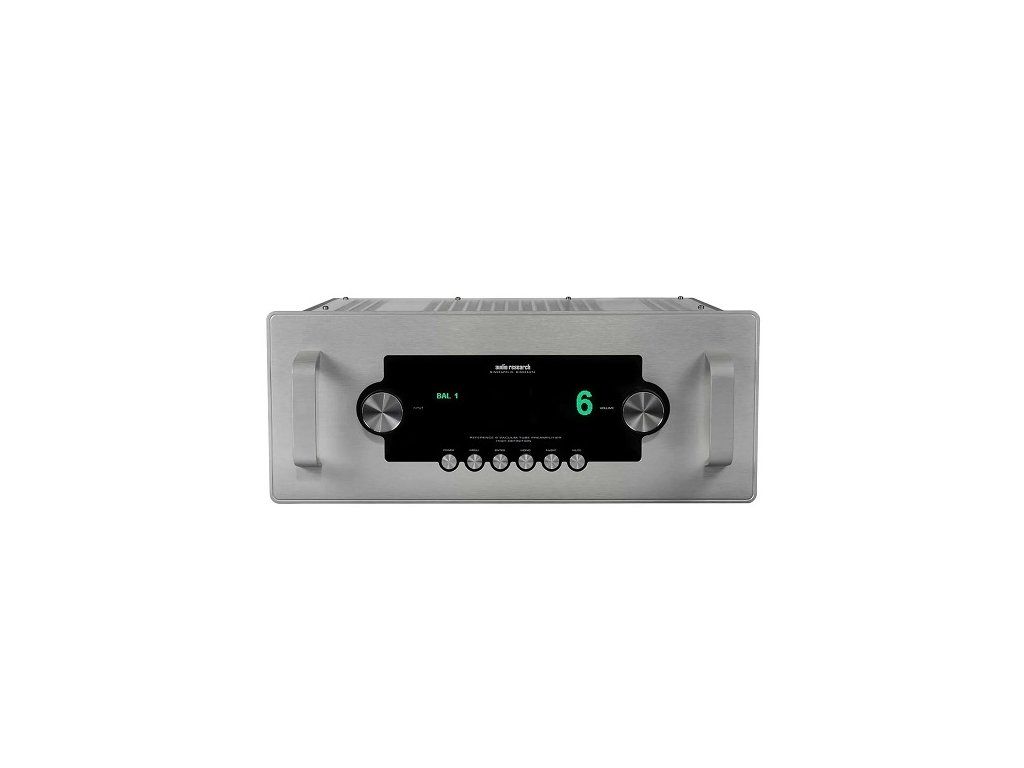

Otočné enkodéry slouží k nastavení hlasitosti a volbě vstupu. Samostatná tlačítka umožňují zapnutí, práci s menu a potvrzení volby, přepnutí na mono, obrácení polarity a ztlumení. Krokové nastavení hlasitosti dovoluje opakovat zvolenou úroveň poslechu.
VÝVOJ ŘADY REFERENCE
Konstrukce využívá nové součástky vybrané na základě vývoje zesilovačů Reference 160 a Reference 750SEL. Navazuje na dřívější předzesilovače Reference a její obvodový základ posloužil také pro Reference Phono 3SE. Řadu Reference uvedla značka Audio Research v polovině devadesátých let; vývoj předzesilovačů značky sahá k dřívějšímu SP3.
Doplňkové parametry
| Kategorie: | Předzesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Elektronkový linkový předzesilovač |
| Zapojení: | Plně symetrické, třída A, jeden zesilovací stupeň, bez zpětné vazby |
| Elektronky: | 6 × 6H30P v zesilovacím stupni, 1 × 6H30P a 1 × 6550WE ve zdroji |
| Frekvenční rozsah: | 0,4 Hz – 200 kHz (+0/−3 dB, jmenovitý symetrický výstup do 200 kΩ) |
| Vstupy: | 4 symetrické a 4 nesymetrické, přiřaditelný průchod procesoru |
| Výstupy: | 2 hlavní, 1 záznamový, XLR a RCA |
| Vstupní impedance: | 120 kΩ symetricky, 60 kΩ nesymetricky |
| Výstupní impedance: | 600 Ω symetricky, 300 Ω nesymetricky |
| Zátěž výstupu: | Minimálně 20 kΩ, maximální kapacita 2000 pF |
| Maximální vstup: | 18 V RMS symetricky, 9 V RMS nesymetricky |
| Jmenovitý výstup: | 2 V RMS symetricky, 1 V RMS nesymetricky, zátěž 200 kΩ symetricky |
| Maximální výstup: | 70 V RMS symetricky při THD <0,5 % a 1 kHz |
| Přeslech: | −88 dB nebo lepší při 1 kHz a 10 kHz |
| Šum: | 1,7 µV RMS, ekvivalentní vstupní, IHF vážený, symetricky při hlasitosti 1, 109 dB pod výstupem 2 V RMS |
| Regulace hlasitosti: | 103 kroků |
| Funkce: | Mono, obrácení polarity, ztlumení, menu |
| Ztlumení při startu: | 45 s, také při poklesu síťového napětí |
| Napájení: | 100 – 135 V AC / 60 Hz, 200 – 250 V AC / 50/60 Hz |
| Příkon: | 130 W, pohotovostní režim 2 W |

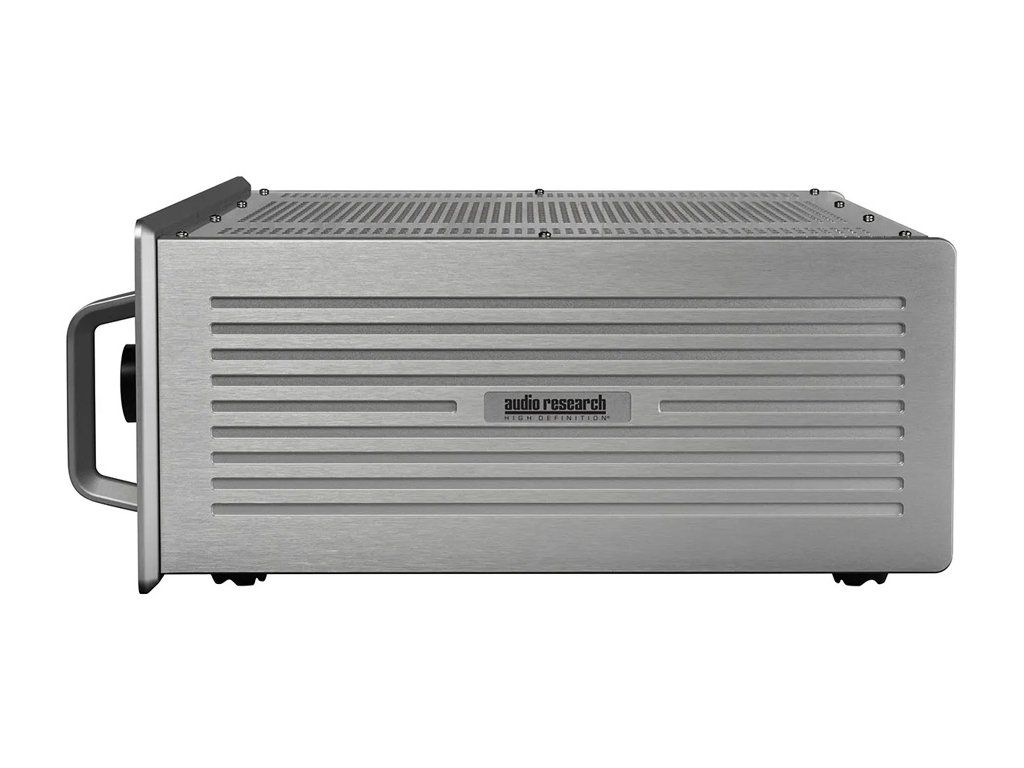

| Madla: | Přesah 4 cm před čelní panel |
| Hmotnost zařízení: | 17 kg netto, 22,3 kg přepravní |
| Rozměr zařízení: | 48 × 41,9 × 19,8 cm (Š × H × V) |
| Zisk: | Hlavní výstup 12 dB symetricky, 6 dB nesymetricky, záznamový a symetrický procesorový výstup 0 dB |
