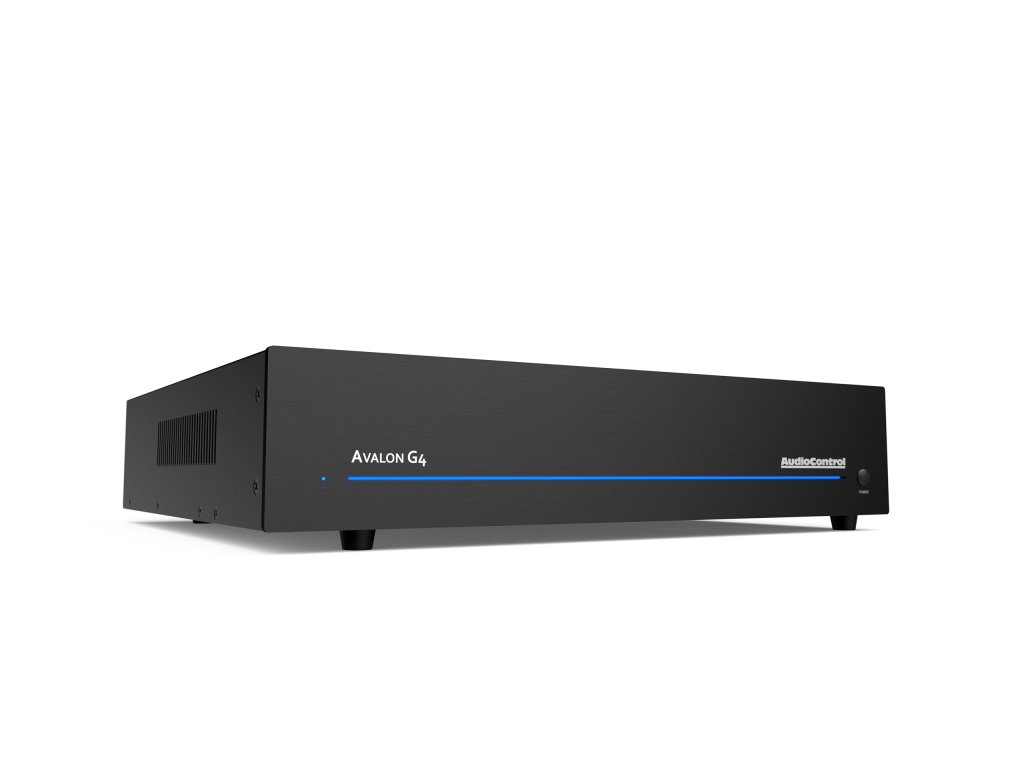

AC Avalon G4/ 4-kanálový koncový zesilovač
Kód: HG-ACAVLG4.01Detailní popis produktu
AudioControl Avalon G4 je koncový zesilovač třídy H s přepínatelnými výhybkami. Lze jej použít ve vícekanálovém systému, pro stereofonní zesílení v můstku nebo v sestavě se subwooferem bez potřeby řídit dělení pásma externím DSP.
TŘÍDA H A VÝSTUPNÍ STUPNĚ
Konstrukce vychází ze zesilovače AudioControl Savoy G3. Zapojení třídy H omezuje tepelné ztráty a používá výstupní stupně BiMOS. Udávaný výkon je dosažen při buzení všech kanálů. Obvod LightDrive chrání reproduktory před ořezáním signálu i při dynamických filmových pasážích; další ochrany řeší zkrat, přehřátí a stejnosměrnou složku.
VÝHYBKY A REŽIMY
Každá dvojice kanálů má volbu horní propusti, dolní propusti nebo obejití výhybky. Zesilovač tak umožňuje plné vícekanálové zapojení, stereofonní použití s vyšším výkonem nebo kombinaci hlavních reproduktorů a subwooferu. Úroveň každého kanálu lze nastavovat samostatně.
PŘIPOJENÍ A OVLÁDÁNÍ

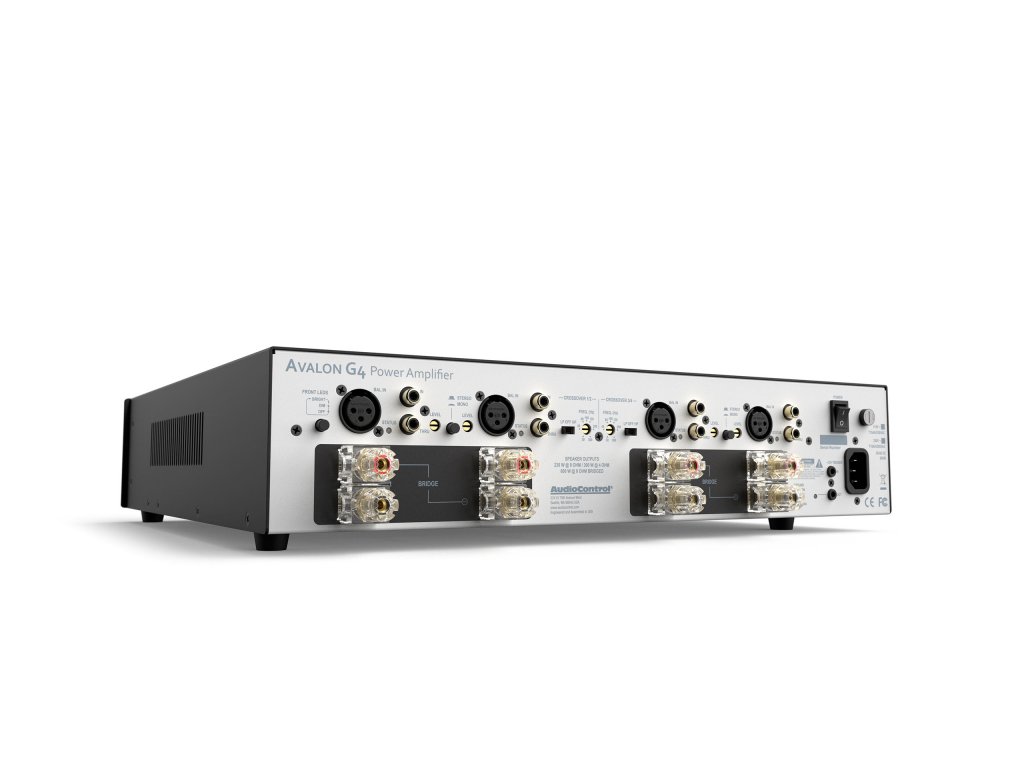

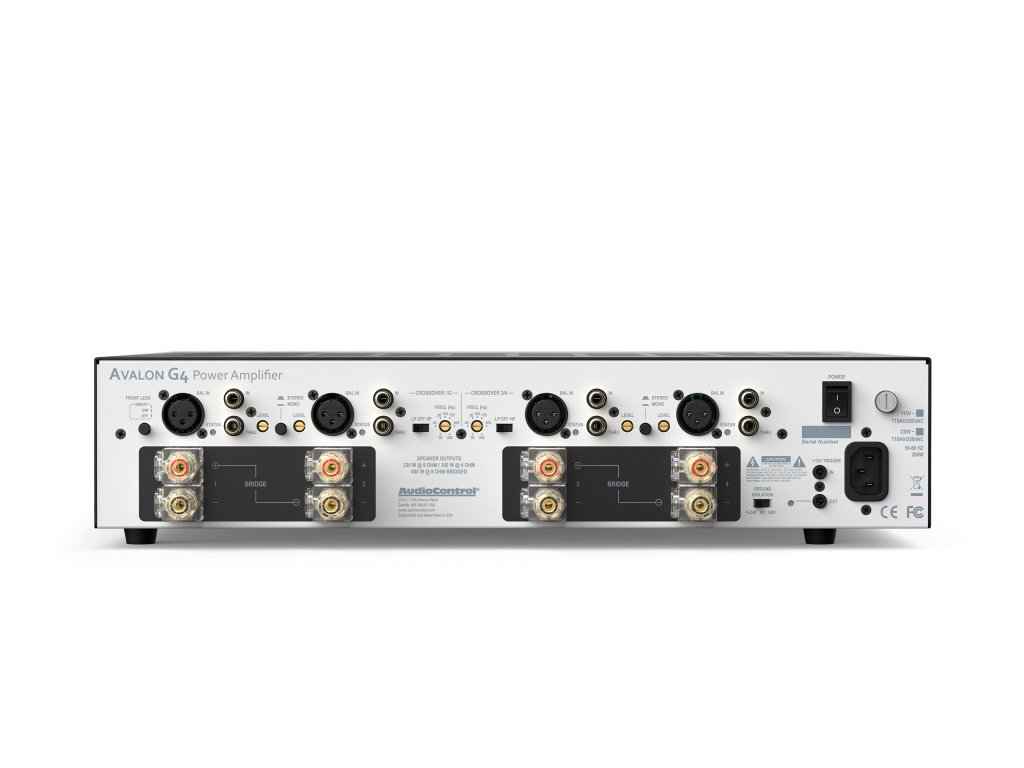

Vstupy jsou k dispozici v symetrickém provedení XLR i nesymetrickém RCA. Průchozí RCA výstupy rozšiřují možnosti rozvodu signálu a reproduktory se připojují přes univerzální šroubovací svorky. Dálkové zapnutí podporuje napěťový spouštěč nebo beznapěťový kontakt.
POUŽITÍ V SESTAVĚ
Přístroj je vyráběn v USA a navržen pro spolupráci s AV procesory AudioControl, včetně použití s prostorovými formáty. Uplatní se také jako samostatný koncový zesilovač v domácím audio systému. Balení obsahuje síťový kabel a manuál.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Koncový zesilovač třídy H, výstupní stupně BiMOS |
| Počet kanálů: | 4 kanály |
| Režimy: | 4kanálový, 2kanálový, 2.1 |
| Minimální zátěž: | 4 Ω |
| Frekvenční rozsah: | 10 Hz – 20 kHz (±1 dB) |
| Vstupy: | 4 nesymetrické RCA, 4 symetrické XLR |
| Průchozí výstupy: | RCA |
| Výhybky: | Horní propust / dolní propust / bypass pro každou dvojici kanálů |
| Vstupní citlivost: | 1,42 V RMS pro plný výkon |
| Max. vstupní napětí: | 2,7 V RMS |
| Vstupní impedance: | 100 kΩ |
| Činitel tlumení: | >450 |
| Odstup signál/šum: | >102 dB (vážení A, vůči plnému výkonu) |
| Spouštění: | +12 V DC nebo beznapěťový kontakt |
| Typický příkon: | 400 W (všechny kanály buzené) |
| Špičkový příkon: | 1 200 W (plný výkon při 8 Ω) |
| Celkové harmonické zkreslení: | 0,04 % (230 W při 8 Ω, 20 Hz – 20 kHz) |
| Hmotnost zařízení: | 17,2 kg |
| Můstkový režim: | 600 W při 8 Ω |
| Rozměr zařízení: | 432 × 419 × 89 mm (Š × H × V), 2U |
| Výkon: | 4 × 230 W, všechny kanály buzené při 8 Ω / 4 × 300 W při 4 Ω |
