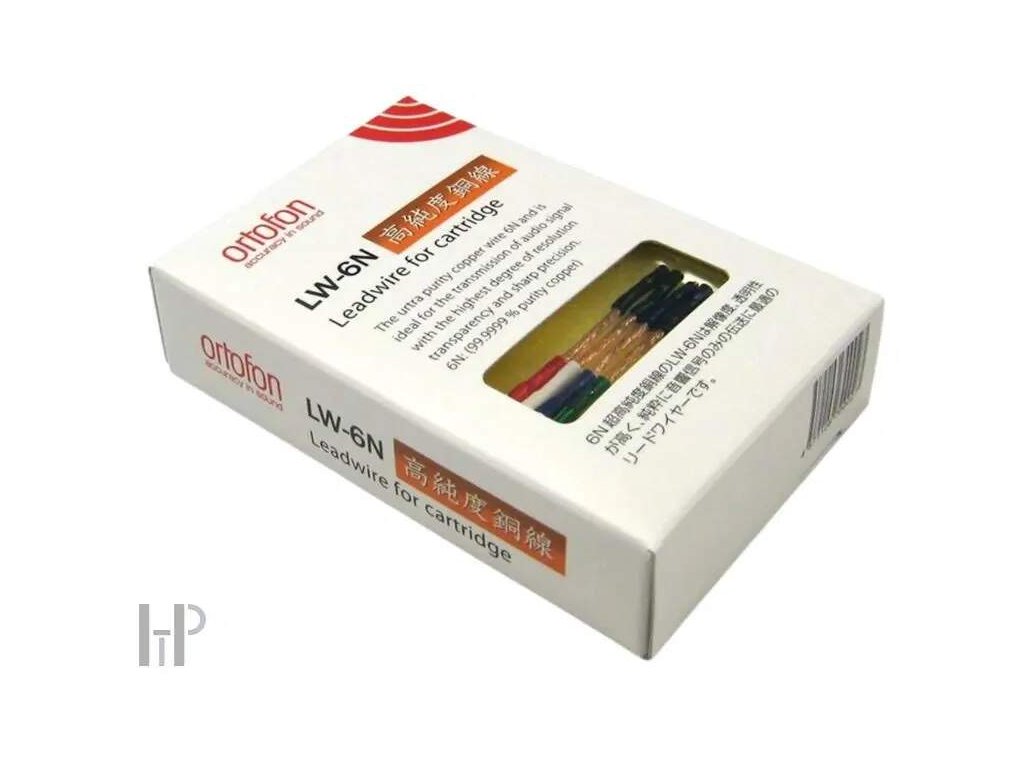

Ortofon LW 6N
Kód: HOR-103Související produkty
Detailní popis produktu
Ortofon LW 6N jsou propojovací vodiče mezi přenoskou a hlavičkou ramena. Používají vysoce čistou měď, protisměrně vinuté svazky a pozlacené zakončovací kontakty.
PROTISMĚRNÉ VINUTÍ
Konstrukce kombinuje měděná vlákna různých průměrů. Vnitřní svazek je vinutý doprava, vnější doleva; oba jsou těsně vinuté proti sobě. Konce vodičů jsou upevněné v pozlacených kontaktech.
ORIENTACE VODIČŮ
Vodiče se mají připojit k přenosce a hlavičce před upevněním přenosky. Červený kontakt označuje signál pravého kanálu, zelený jeho zem. Bílý patří signálu levého kanálu a modrý jeho zemi. Zelený kontakt slouží také k uzemnění těla či generátoru, pokud je uvnitř přenosky takto propojen.
PŘIZPŮSOBENÍ KONTAKTŮ
Hlavička Ortofon SH-4 používá silnější kontaktní kolíky než běžné hlavičky výrobce. Svorku vodiče na straně hlavičky je proto potřeba mírně rozšířit. Dodržení správné orientace konců brání příliš těsnému spojení, které by mohlo způsobit vytažení kolíku z přenosky.
Doplňkové parametry
| Kategorie: | Gramofonové přenosky a jehly |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | 4571106661823 |
| Typ: | Propojovací vodiče do hlavičky ramena |
| Konektor: | Pozlacené svorky |
| Vodič: | Vysoce čistá měď 6N |
| Vnitřní svazek: | 7 × Ø 0,18 mm, pravotočivý |
| Vnější svazek: | 17 × Ø 0,10 mm, levotočivý |
| Kolíky přenosky: | Ø 1,2 mm |
| Kolíky SH-4: | Ø 1,2 mm |
| Běžné kolíky hlavičky: | Ø 1,0 mm |
