Ortofon 9" Static Balanced Reference Tonearm

Detailní popis produktu

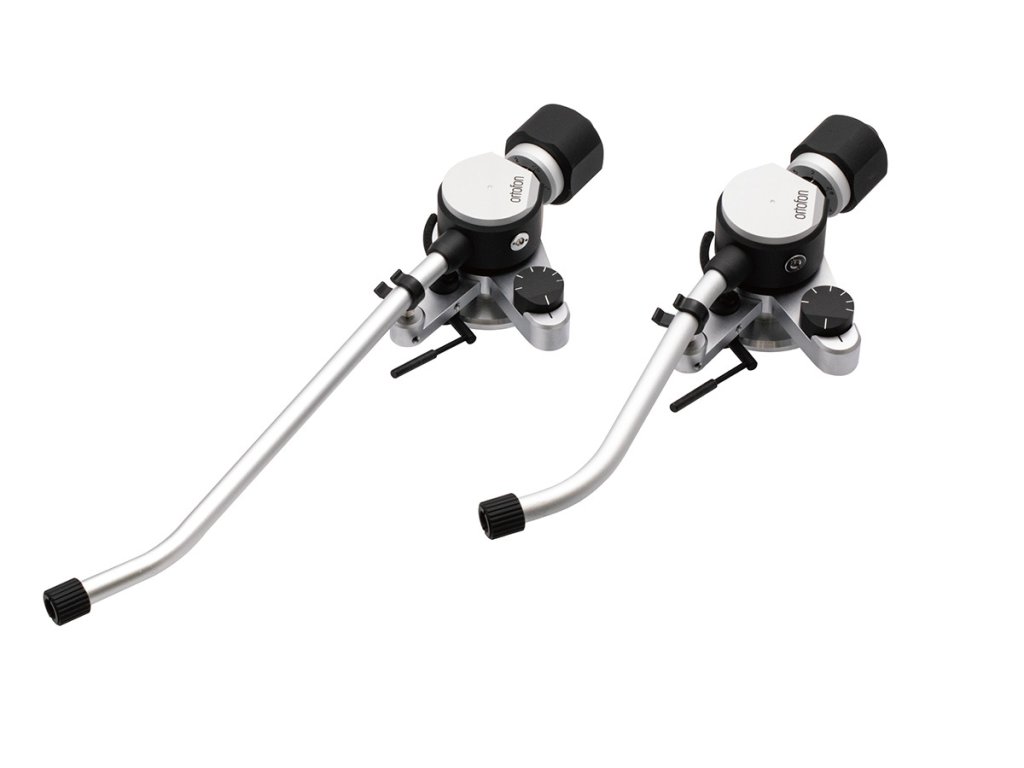

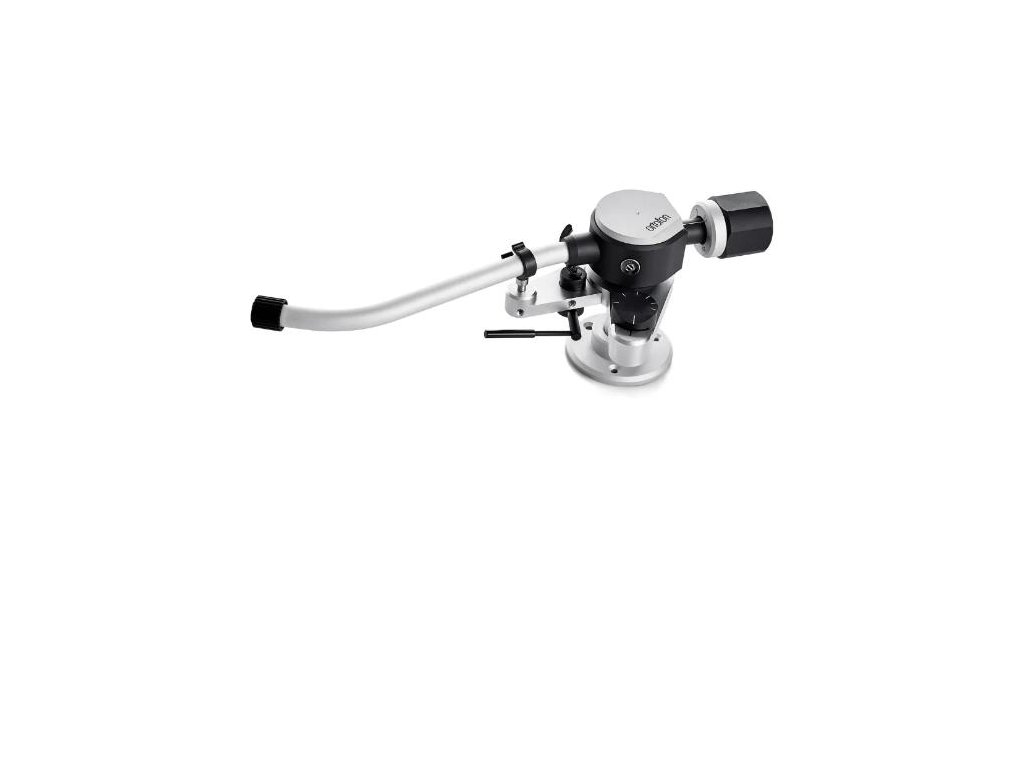

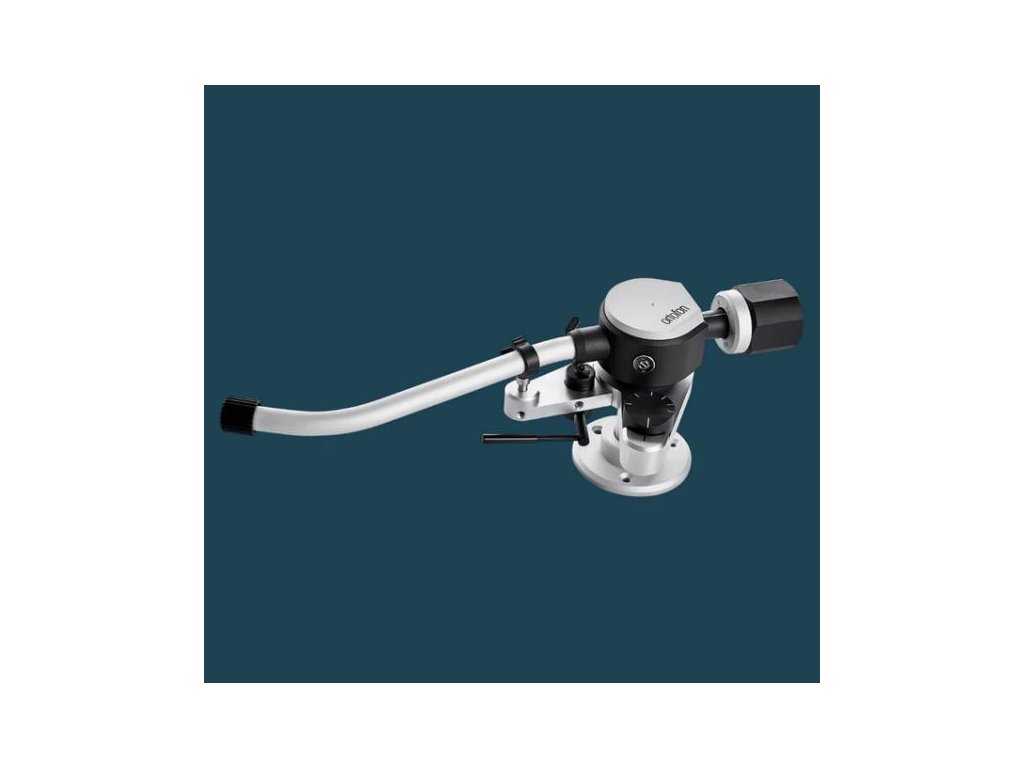

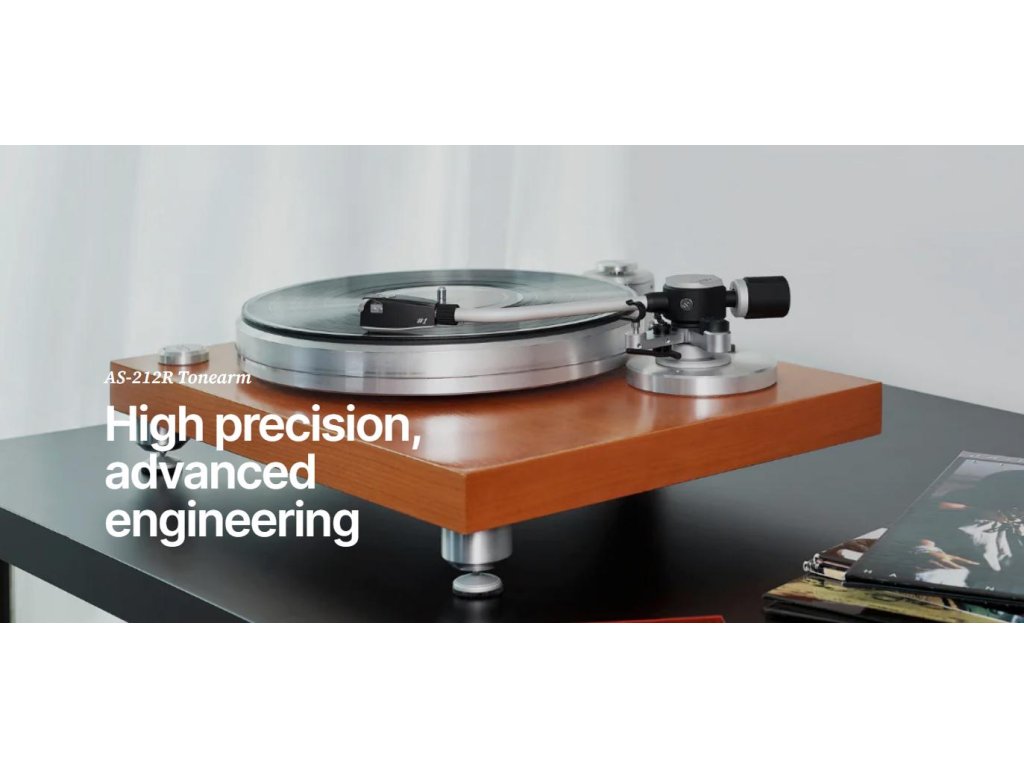

Ortofon AS-212R je staticky vyvážené gramofonové raménko řady Reference pro sestavy s výměnným headshellem. Spojuje nastavitelnou výšku, geometrii Baerwald a univerzální konektor přenosky. Jde o samostatnou mechanickou část gramofonu, která umožňuje přizpůsobit osazení konkrétní přenosce i montážním podmínkám.

Hlavní myšlenkou konstrukce je přesné vedení přenosky při zachování možnosti měnit headshelly a jejich osazení. Dvě dodaná protizávaží rozšiřují rozsah použitelných sestav. Nastavení přítlaku, antiskatingu a výšky patří k přípravě raménka před přehráváním; jejich vzájemné sladění je součástí správné instalace.

Ručně sestavovaná konstrukce Reference

Řada Reference navazuje na dlouhodobý vývoj gramofonových ramének. Její součásti byly přepracovány a materiály zvoleny s ohledem na omezení nežádoucích vibrací a zkreslení. Jednotlivá raménka se ručně sestavují, nastavují a kontrolují. Vývoj zahrnul více než 130 konstrukčních dílů, od samostatných komponent až po jejich vzájemné mechanické vazby.

Důraz na přesnost jednotlivých součástí a sestavení doplňuje požadavek na jejich životnost. Raménko tak představuje celek, v němž se uplatňují jak použité materiály, tak způsob montáže. Úpravy řady Reference se netýkají pouze vnějšího vzhledu, ale i mechanického provedení prvků, které se podílejí na vedení přenosky.

Statické vyvážení a geometrie Baerwald

Přítlak se nastavuje pomocí protizávaží. Nastavitelný antiskating doplňuje vyvážení raménka a umožňuje přizpůsobit jeho chování použité přenosce. Geometrie Baerwald je zvolena pro omezení úhlové chyby při sledování drážky. Délkové a montážní údaje proto tvoří související podmínky instalace, nikoli zaměnitelné rozměry.

Výškové nastavení usnadňuje sladění s různými gramofony. Před montáží je třeba respektovat vzdálenost osy raménka od osy talíře, prostor nad montážní plochou i místo potřebné pro pohyb protizávaží. Samotné výškové přizpůsobení nenahrazuje kontrolu geometrické kompatibility raménkové základny.

Univerzální konektor a výměna headshellu

Mosazný univerzální konektor dovoluje používat přenosky upevněné na kompatibilních headshellech. Výrobce mezi příklady osazení uvádí Concorde, SPU a další přenosky na vhodném headshellu. Standardní a těžké protizávaží pokrývají odlišné hmotnosti celé sestavy přenosky a headshellu; při výběru se tedy posuzují společně.

Design a provedení

Mechanické pojetí umožňuje samostatně měnit připojený headshell, nastavit výšku a vybrat odpovídající protizávaží. Ovládací prvky slouží přímo k nastavení pracovních podmínek. Výstupní zásuvka DIN vytváří oddělitelné spojení s raménkovým kabelem, takže kabeláž není napevno svázána s jedním způsobem zapojení gramofonové sestavy.

Pětipólový DIN výstup dovoluje v případě potřeby zvolit jiný kompatibilní raménkový kabel. Dodávaný kabel je konkrétní součástí balení a obě protizávaží umožňují přizpůsobit vyvážení různému osazení.

Hlavní vlastnosti

• Staticky vyvážené raménko řady Reference.
• Geometrie Baerwald pro sledování gramofonové drážky.
• Nastavení přítlaku protizávažím a nastavitelný antiskating.
• Výškové přizpůsobení montáži na kompatibilní gramofon.
• Univerzální mosazný konektor pro výměnný headshell.
• Standardní i těžké protizávaží v dodávce.
• Výstupní pětipólová zásuvka DIN.
• Dodávaný raménkový kabel 6NX-TSW-1010.

Pro koho se hodí

Sedne vám, pokud…

• Hledáte raménko pro kompatibilní základnu a chcete měnit headshelly s přenoskami.
• Chcete samostatně nastavit výšku, přítlak a antiskating.

Zvažte jiný model, pokud…

• Montážní vzdálenost nebo prostor kolem základny vašeho gramofonu neodpovídají parametrům raménka.
• Hledáte kompletní gramofon včetně talíře a pohonu.
