Kordz PRS3 aktivní HDMI
Kód: AH389Detailní popis produktu
Kordz PRS3 Active Copper je aktivní měděný HDMI kabel pro delší trasy v AV instalacích. Využívá technologii Spectra7 VerifEYE a konektory ProGrip s přídržnými výstupky pro trvalé zapojení.
AKTIVNÍ PŘENOS
Technologie Spectra7 VerifEYE je součástí aktivního řešení přenosu obrazového signálu po měděném vedení. Kabel má certifikaci DPL a HDMI High Speed with Ethernet ve všech délkových variantách tohoto aktivního modelu. Podporuje UHD obraz, vícekanálový zvuk i zpětný zvukový kanál ARC podle vybavení připojené sestavy. Barevné prostory zahrnují RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601 a ITU-BT.2020.
KONEKTORY PRO TRVALÉ ZAPOJENÍ
Konektory ProGrip mají dvojici přídržných výstupků, které omezují uvolnění ze zásuvky. Toto provedení je určené pro trvalé instalace a není vhodné pro opakované připojování a odpojování. Úzký profil konektoru umožňuje protažení instalační trubkou. Celokovové pouzdro z tlakově lité zinkové slitiny má práškový povrch s vypalovaným lakem.
MĚĎ A STÍNICÍ VRSTVY
Plné vodiče z bezkyslíkaté mědi mají průřez podle délkové varianty. Signálové páry TMDS používají izolaci HDPE a fóliové stínění Al/Mylar. Celkové stínění tvoří další fólie Al/Mylar a hliníkový oplet. Pro další vodiče a pár HEAC se podle varianty používá HDPE, pěnový PE nebo polyolefin.
ZAKONČENÍ A VEDENÍ KABELU
Lisovaný ocelový plášť konektoru i měděné kontakty jsou pozlacené. Zakončení vodičů využívá bezkontaktní infračervené indukční pájení. PVC plášť má požární klasifikaci UL CMG u všech variant. Potřebná montážní hloubka je odlišná na straně zdroje a zobrazovače; průměr a poloměr ohybu závisejí na provedení kabelu.
ZKOUŠKY A ZÁRUKA
Každý kus podstupuje kontrolu elektrické průchodnosti všech kontaktů, zkoušku bitové chybovosti BER a aplikační test. Na aktivní model se vztahuje pětiletá záruka výrobce podle jejích podmínek.
Doplňkové parametry
| Kategorie: | HDMI kabely |
|---|---|
| Záruka: | 24 měsíců |
| EAN: | 9340382006551 |
| Konektory: | HDMI – HDMI |
| Konektor A: | HDMI |
| Konektor B: | HDMI |
| Typ: | Aktivní měděný HDMI kabel, Spectra7 VerifEYE |
| Konektor: | HDMI ProGrip, lisovaná ocel s dvojicí přídržných výstupků, pozlacené |
| Vodič/průřez: | Plné OFC vodiče, 24–28 AWG podle délkové varianty |
| Materiál/stínění: | TMDS páry: Al/Mylar, celkově Al/Mylar a hliníkový oplet, pokrytí 80 % |
| Izolace: | TMDS: HDPE, ostatní vodiče a HEAC: HDPE/pěnový PE/polyolefin podle varianty |
| Plášť: | PVC, požární klasifikace UL CMG |
| Pouzdro konektoru: | Tlakově litá zinková slitina, práškový povrch a vypalovaný lak |
| Pozlacení: | Plášť 1 μin, OFC kontakty 15 μin, 24karátové zlato |
| Certifikace: | DPL 4K 18G-DC, HDMI High Speed with Ethernet |
| Přenosová rychlost: | DPL: 6,0 Gb/s na kanál, 17,82 Gb/s celkem |
| HDMI takt: | 27 – 340 MHz |
| Obrazové režimy: | 2160p 50/59,94/60 fps: 8bitové 4:4:4, 10/12bitové 4:2:2 nebo 16bitové 4:2:0, 2160p30 3D |
| Barevné prostory: | RGB, YCbCr, xvYCC, Adobe sRGB, sYCC601 |
| Zvuk: | PCM 2.0–7.1, DD/DTS HD 7.1, 3D Audio (10.2 / 22.2 / 30.2 kanálů), ARC podle sestavy |

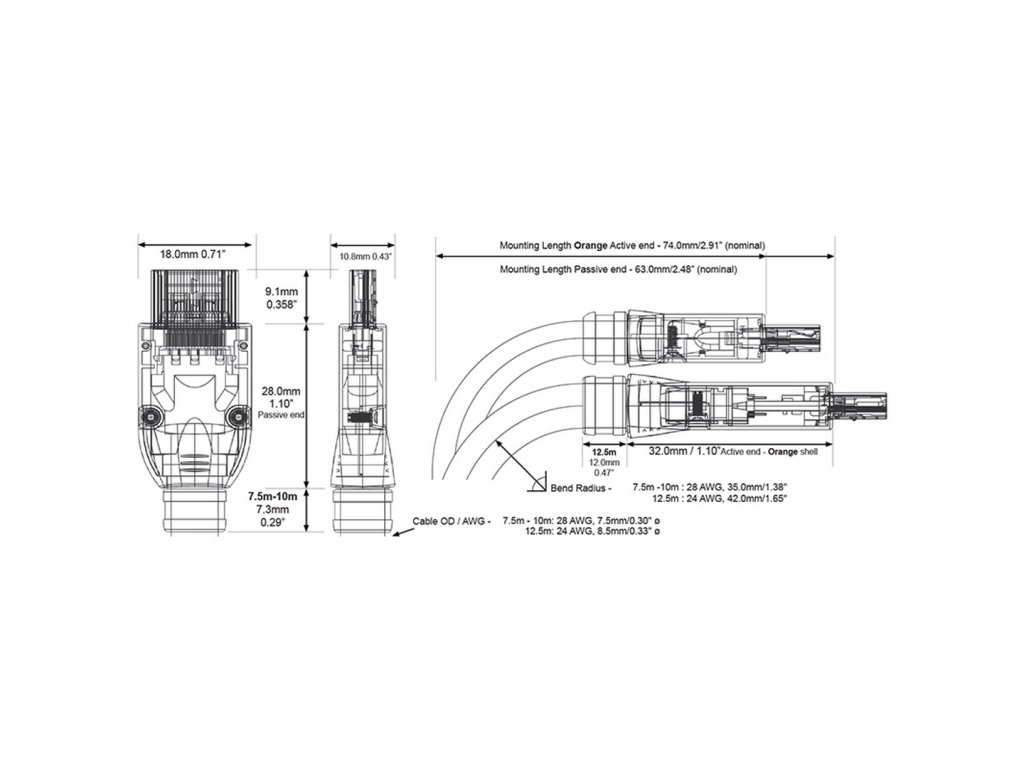

| Šířka konektoru: | 18 mm, průchod trubkou 25 mm |
| Průměr kabelu: | 28 AWG: 7,5 mm, 24 AWG: 8,5 mm |
| Montážní hloubka: | Strana zdroje 63,0 mm, strana zobrazovače 74,0 mm |
| Poloměr ohybu: | 28 AWG: 35,0 mm, 24 AWG: 24,0 mm |
| Přídržná síla: | 29,7 N (3 kg), tolerance +10/−5 % |
| Zakončení: | Bezkontaktní infračervené indukční pájení |
| Výrobní testy: | Průchodnost všech kontaktů, bitová chybovost BER, aplikační test |
| Záruka výrobce: | 5 let podle podmínek výrobce |
