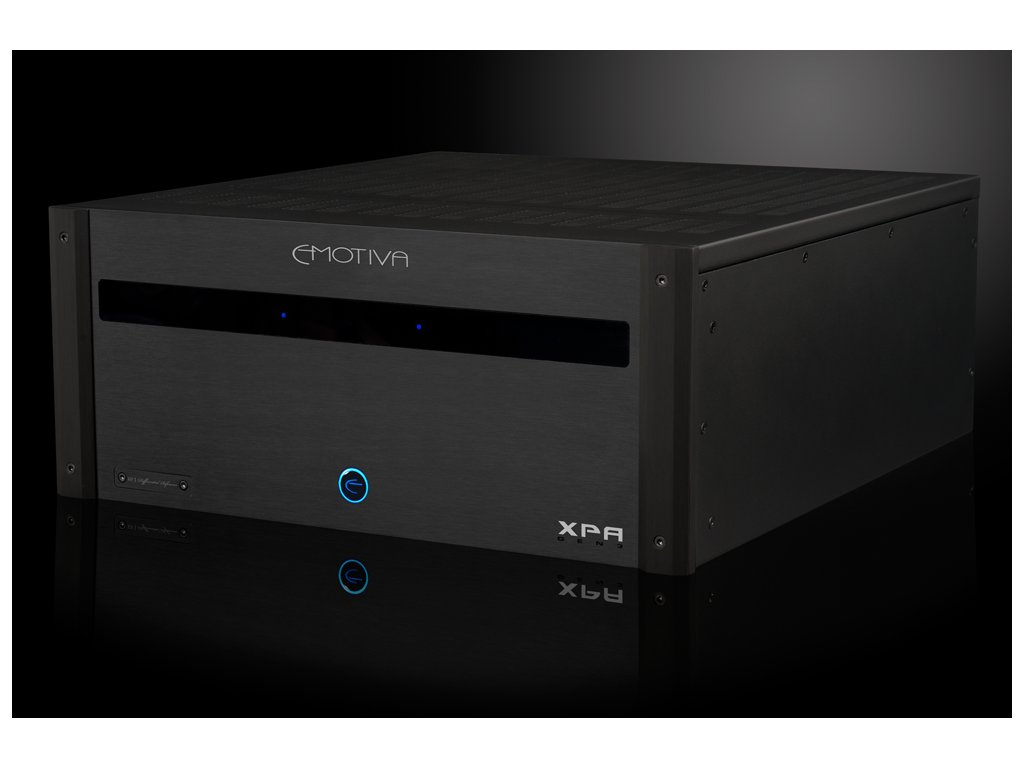

Emotiva XPA-DR2

Detailní popis produktu

Emotiva XPA-DR2 je stereofonní koncový zesilovač s moduly Differential Reference. Plně symetrické diferenciální zapojení pracuje s analogovými koncovými stupni třídy A/B a plovoucími reproduktorovými výstupy. Je určen pro stereo s náročnými reprosoustavami nebo pro přední levý a pravý kanál domácího kina.

Signál přichází z předzesilovače, AV procesoru či receiveru vybaveného předzesilovacími výstupy. Pro každý kanál lze samostatně vybrat XLR nebo RCA. Modulární konstrukce ponechává možnost servisně doplnit další kanál Differential Reference, pokud se v budoucnu změní požadavky na sestavu.

Diferenciální zesílení obou polovin signálu

Každý kanál vytváří přesně symetrická dvojice zesilovacích částí, které odděleně zesilují obě poloviny zvukového signálu. Diferenciální uspořádání pomáhá potlačit zbytkové nelinearity, šum a zkreslení. Samotné moduly používají plně diskrétní dvojité diferenciální zapojení, vysokou proudovou kapacitu a krátkou signálovou cestu. Oba stereo kanály tak využívají stejný princip zpracování od vstupu k výkonové části.

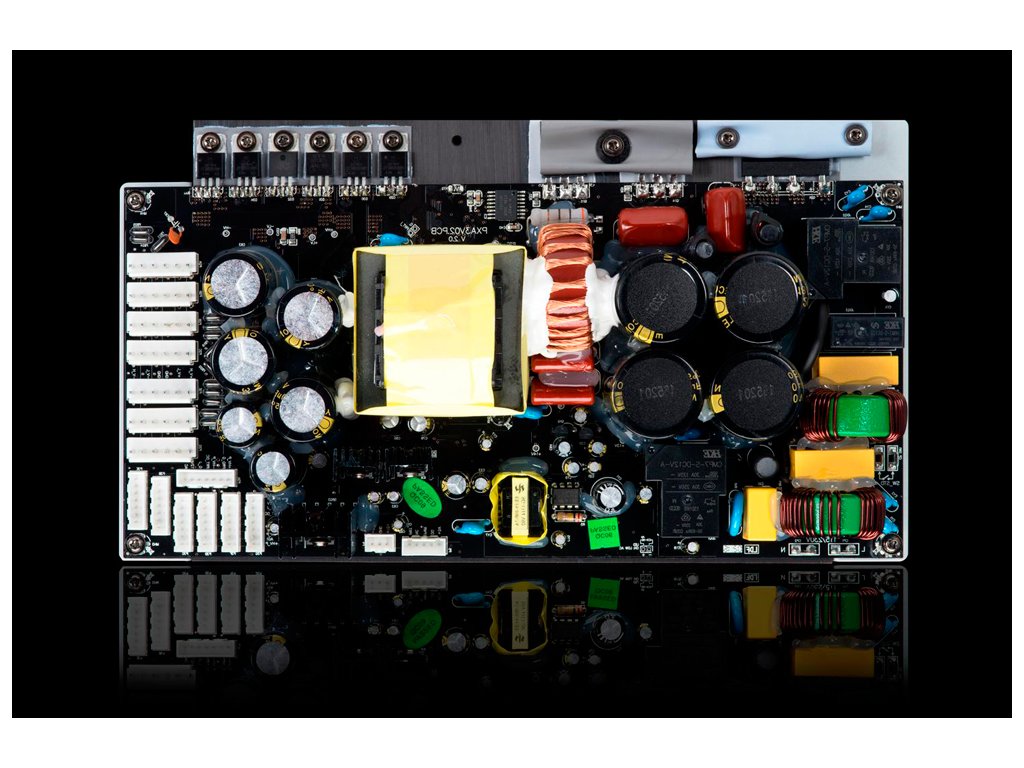

SMPS a Optimized Soft-Switch Class H

Účinný vysokoproudový spínaný zdroj SMPS spolupracuje s napájecí topologií Optimized Soft-Switch Class H. Ta zvyšuje účinnost napájení; vlastní zesilovací obvody zůstávají analogové ve třídě A/B. Konstrukce tedy spojuje diferenciální zesílení s regulovanou napájecí částí. U prostorového kina lze touto samostatnou výkonovou sekcí napájet přední stereo pár a ostatní kanály ponechat jinému zesilovači.

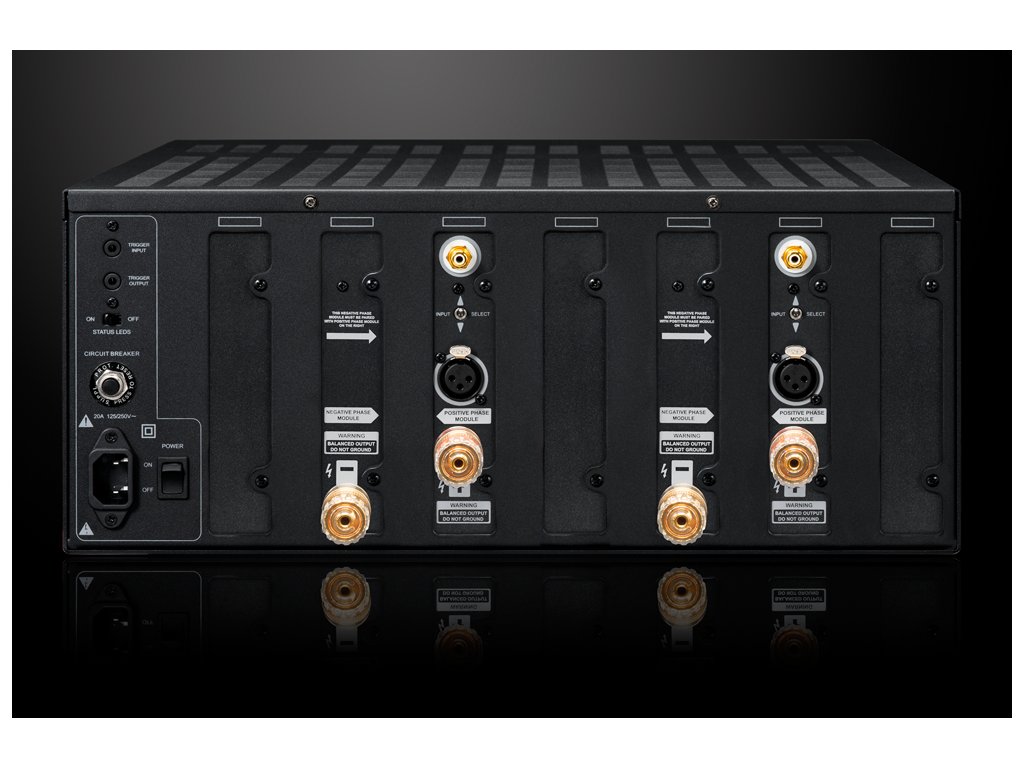

Plovoucí výstupy a signálové vstupy

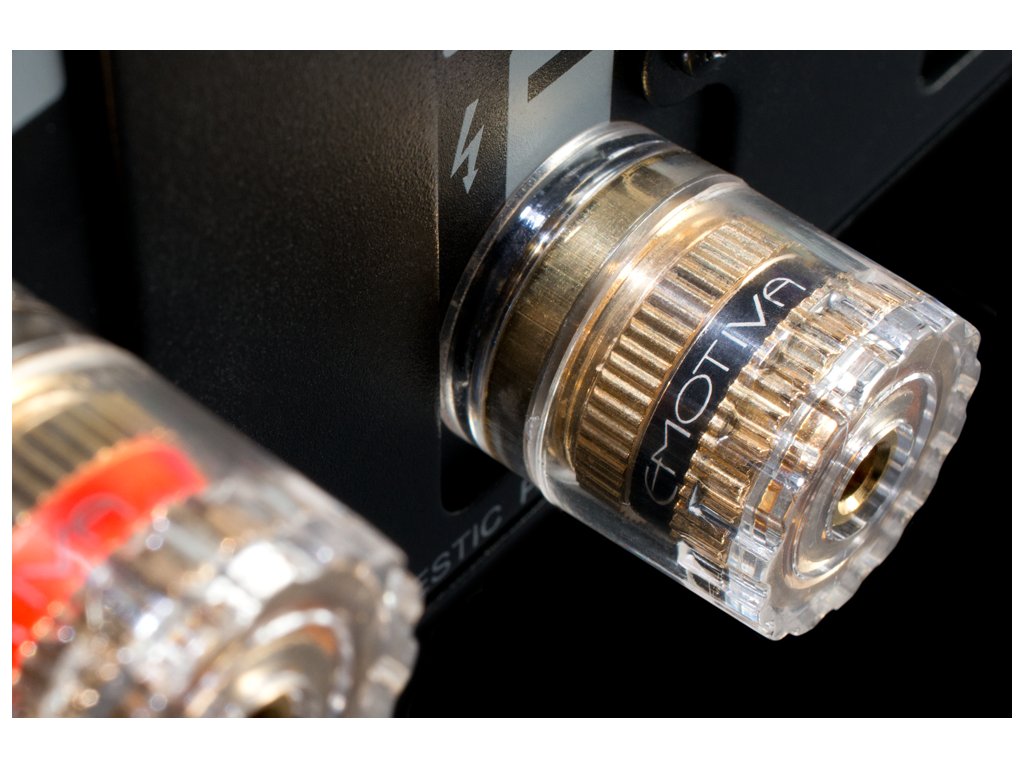

Diferenciální reproduktorové výstupy vyžadují odpovídající zapojení: jejich svorky se nesmějí vzájemně spojovat ani vztahovat k zemi. Obě strany výstupu jsou aktivní a nesprávné propojení může přístroj okamžitě poškodit. Pozlacené víceúčelové svorky přijímají holý vodič, vidličky i banánky. Na vstupu se pro každý kanál kovovým přepínačem volí symetrické XLR nebo nesymetrické RCA podle použitého předzesilovače.

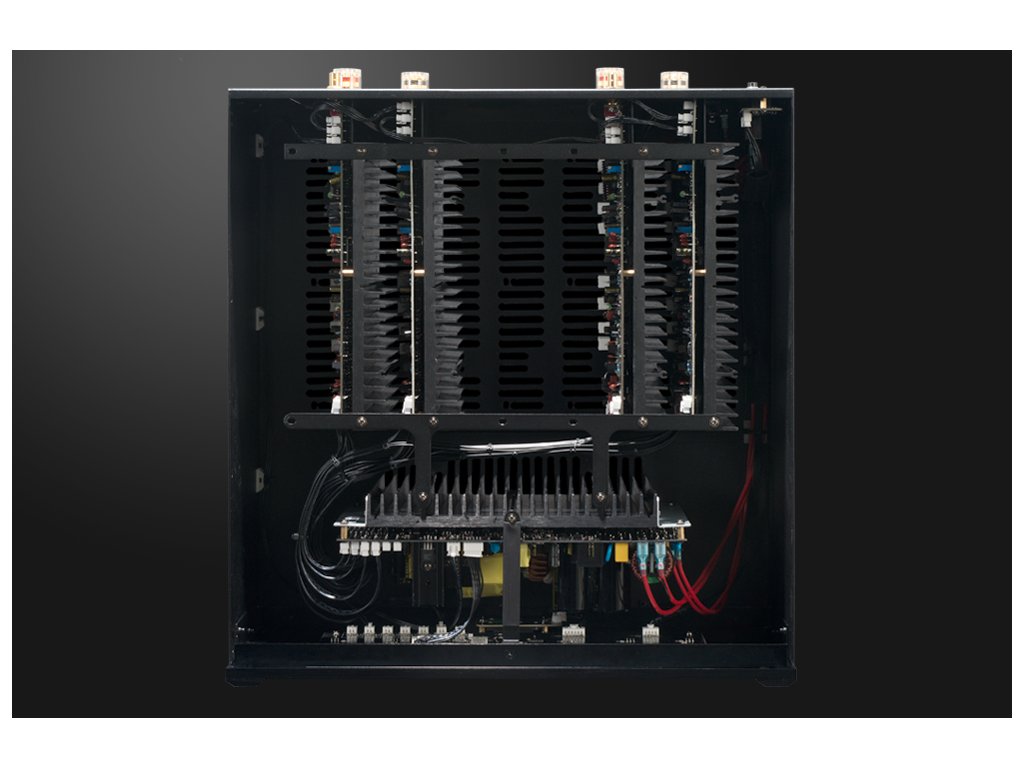

Design a servisní rozšíření

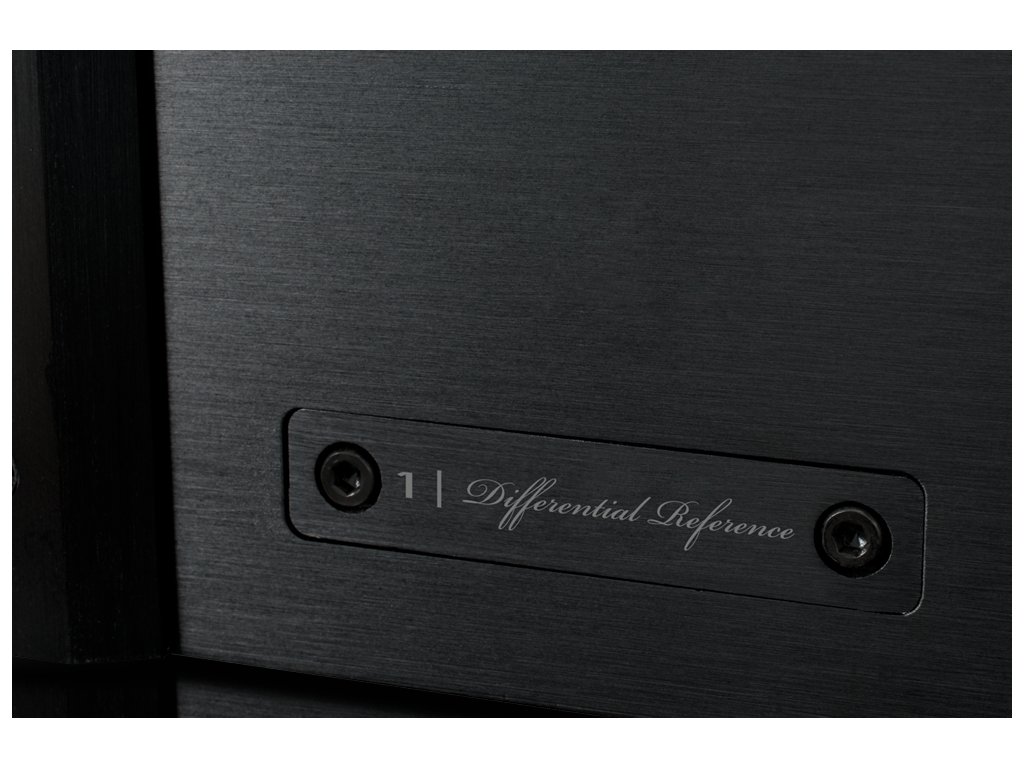

Mechanický základ tvoří těžké ocelové šasi s frézovaným hliníkovým čelem a obráběnými RCA konektory. Konstrukce je nabízena se dvěma hloubkami šasi. Vývoj, sestavení a testování probíhají ve Franklinu v Tennessee. Další modul Differential Reference může doplnit výrobce nebo autorizovaný servis; zásah se provádí servisně s ohledem na správnou konfiguraci celé platformy.

Společné zapínání a ochranné řízení

Trigger vstup a výstup navazují zapínání na další komponenty. Napájení automaticky rozpoznává síť a připojuje se standardním konektorem IEC. Mikroprocesor hlídá přehřátí, zkrat a zemní poruchy; zadní vratný jistič doplňuje síťovou ochranu. Stavové kontrolky jednotlivých kanálů mění při poruše barvu. Jejich svícení lze vypnout a prstenec pohotovostního tlačítka ztlumit, aby v zatemněné poslechové místnosti nerušil.

Hlavní vlastnosti

• Dva moduly Differential Reference pro stereo či přední kanály kina.
• Plně symetrické diferenciální zesílení ve třídě A/B.
• Plovoucí výkonové výstupy.
• Diskrétní zapojení s krátkou signálovou cestou.
• SMPS s napájením Optimized Soft-Switch Class H.
• Volitelné RCA a XLR na každém kanálu.
• Možnost servisního doplnění třetího modulu.
• Trigger propojení, stavové kontrolky a mikroprocesorové ochrany.

Pro koho se hodí

Sedne vám, pokud…

• Máte stereo předzesilovač nebo chcete zvlášť napájet přední pár kina.
• Požadujete diferenciální konstrukci a možnost pozdějšího servisního rozšíření.

Zvažte jiný model, pokud…

• Vaše propojení vyžaduje společné uzemnění reproduktorových výstupů.
• Potřebujete více kanálů už při prvním zapojení nebo integrovanou regulaci hlasitosti.
