Emotiva XPA-DR1
Kód: AH445Detailní popis produktu

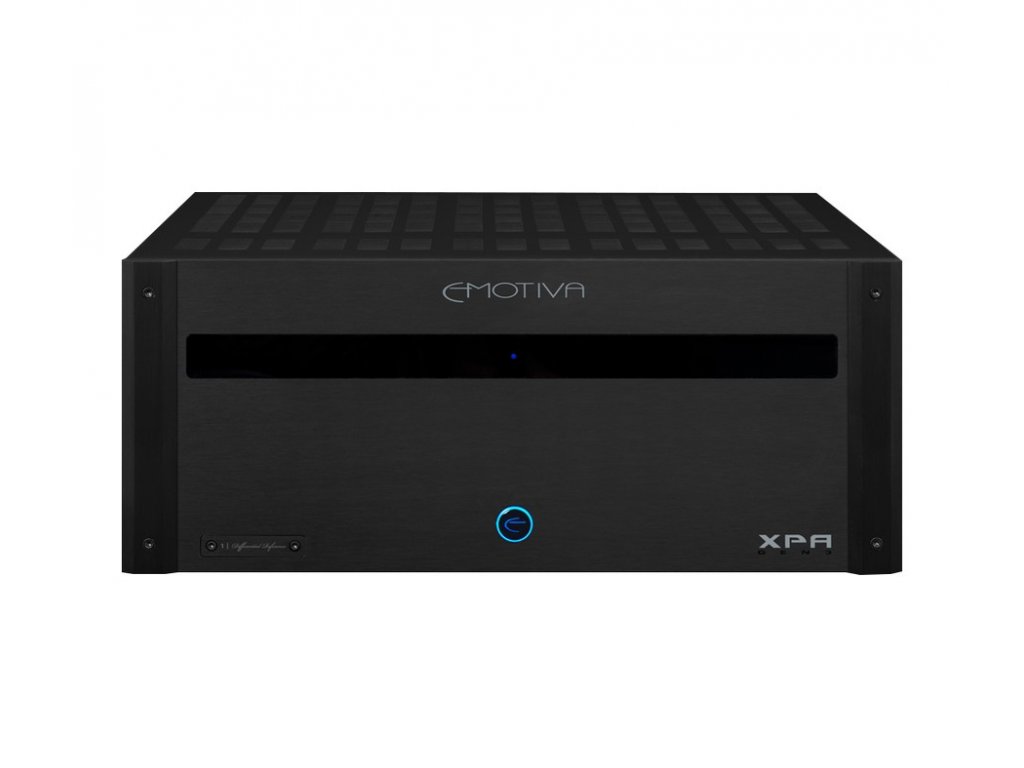

Emotiva XPA-DR1 je monofonní koncový zesilovač s modulem Differential Reference a vlastním regulovaným spínaným zdrojem. Plně symetrické diferenciální zapojení tvoří sladěná dvojice zesilovacích obvodů. Modulární šasi umožňuje pozdější doplnění dalších výkonových modulů.
DIFERENCIÁLNÍ KONCOVÝ STUPEŇ

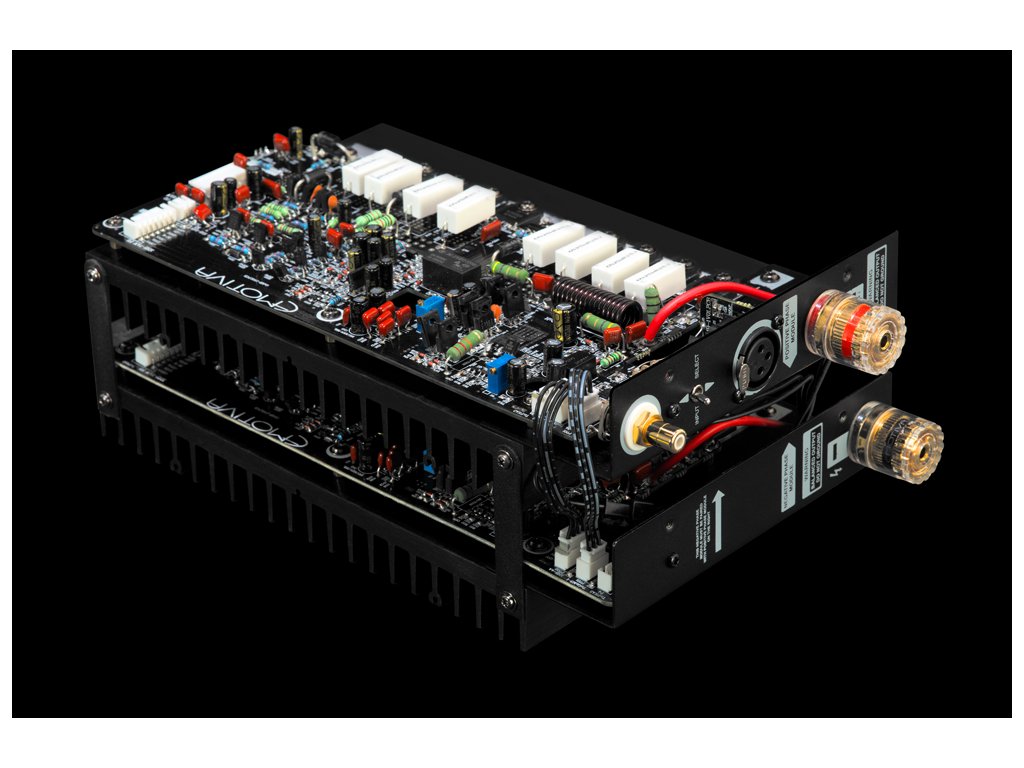

Zapojení navazuje na dřívější řadu XPR. Diferenciální vstupní stupeň s křížově propojeným proudovým zdrojem řídí symetrický napěťový stupeň a komplementární diskrétní výstupní obvody. Sladěné zesilovací poloviny pracují jako diferenciální pár, který potlačuje část zbývajících nelinearit. V monoblokové konfiguraci vlastní napájení a jediný kanál v šasi vylučují vzájemné ovlivňování kanálů uvnitř přístroje.
NAPÁJENÍ SOFT-SWITCH CLASS H
Vlastní koncové stupně jsou analogové a pracují ve třídě A/B. Při malém výkonu používají nižší napájecí napětí, které omezuje klidové ztráty. Když signál vyžaduje více výkonu, řízení Soft-Switch Class H přechází na vyšší napájecí větev. Průběžné přepínání podle signálu zlepšuje účinnost a snižuje tepelné zatížení. Zdroj SMPS je plně regulovaný a přizpůsobuje se zatížení.
POUŽITÍ A ROZŠÍŘENÍ

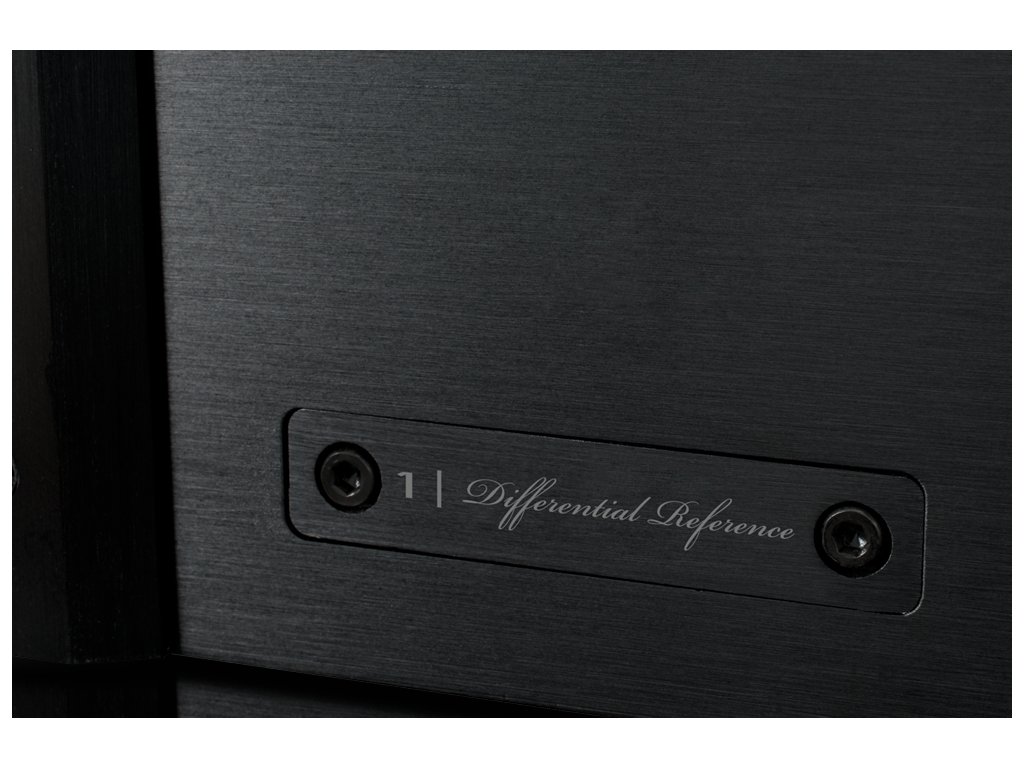

Pro stereofonní poslech se používají samostatné monobloky pro levý a pravý kanál; další přístroj může napájet centr domácího kina. Do šasi lze později doplnit další moduly Differential Reference. Přední indikace a ochranné obvody jsou připraveny pro maximální konfiguraci. Instalaci modulů provádí výhradně výrobce nebo autorizovaný servis.
PLOVOUCÍ VÝSTUP A PŘIPOJENÍ

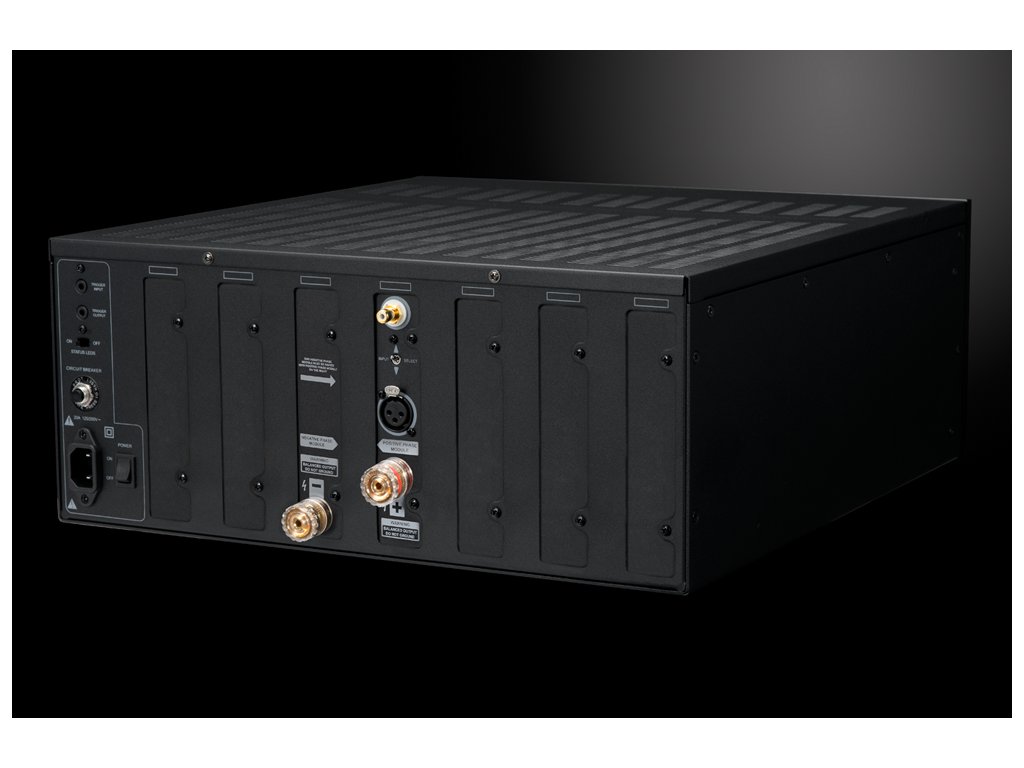

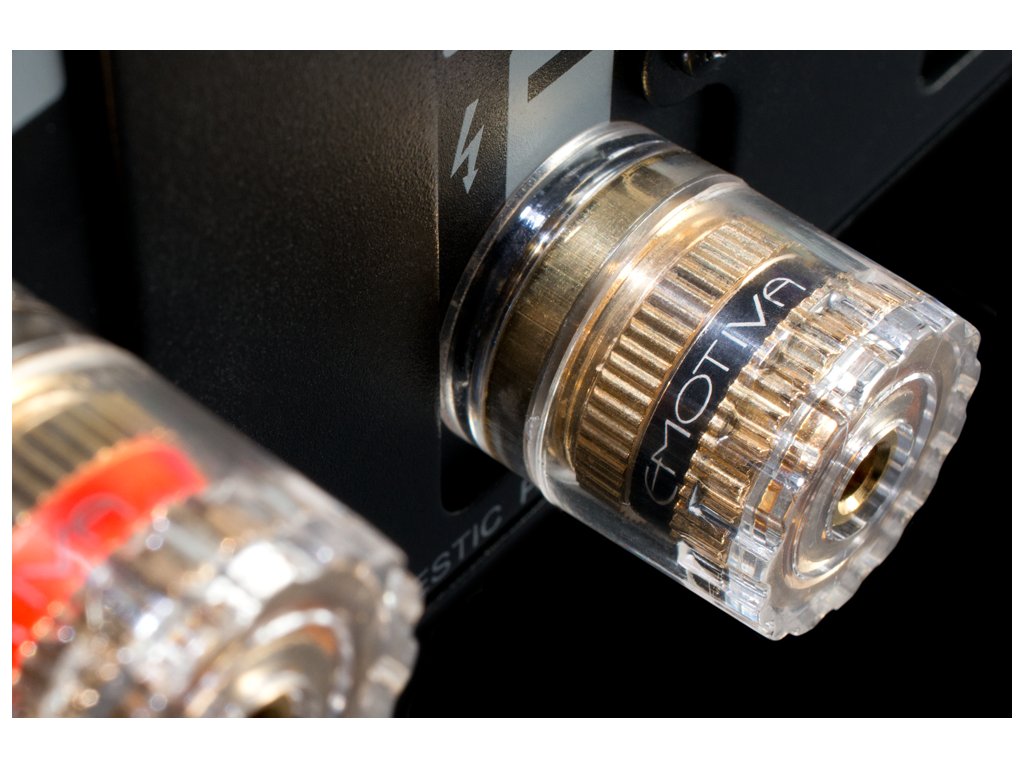

Výstup je plovoucí a diferenciální. Reproduktorové svorky se nesmějí spojovat navzájem ani připojovat k zemi; takové zapojení může přístroj okamžitě poškodit. Vstup RCA nebo XLR se volí zadním přepínačem. Pozlacené svorky přijímají banánky, vidličky i holý vodič a trigger propojení umožňuje návazné zapínání sestavy.
KONSTRUKCE A OCHRANY
Těžké ocelové šasi má frézovaný hliníkový čelní panel. Přístroj je navržen, sestaven a testován v USA ze součástek získávaných globálně. Mikroprocesorové ochrany sledují přehřátí, zkrat a zemní poruchy; síťovou ochranu doplňuje resetovatelný jistič. Stavové osvětlení lze vypnout a ztlumit prstenec pohotovostního tlačítka. Napájecí přípojka IEC a automatické rozpoznání síťového napětí usnadňují začlenění do sestavy.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Typ: | Monofonní koncový zesilovač, monoblok |
| Konfigurace: | 1 modul Differential Reference, možnost doplnit až 2 další moduly servisem |
| Třída zesilovače: | A/B, napájení Soft-Switch Class H |
| Napájecí zdroj: | Regulovaný SMPS, kapacita přes 3 kW trvale |
| Frekvenční rozsah: | 20 Hz – 50 kHz (+0/−2 dB) |
| Výkonové pásmo: | 20 Hz – 20 kHz (±0,1 dB, jmenovitý výkon, 4 – 8 Ω) |
| Vstupy: | XLR a RCA, přepínatelné |
| Výstupy: | Pozlacené víceúčelové reproduktorové svorky, plovoucí diferenciální výstup |
| Minimální zátěž: | 4 Ω |
| THD + šum: | < 0,015 % při 100 W RMS, 1 kHz, 8 Ω |
| Odstup signál/šum: | > 122 dB při výkonu FTC, > 96 dB při 1 W (8 Ω, RCA, vážení A) |
| Činitel tlumení: | > 500 (8 Ω) |
| Vstupní citlivost: | 2,4 V při jmenovitém výkonu do 8 Ω |
| Vstupní impedance: | 33 kΩ XLR, 23,5 kΩ RCA |
| Max. příkon: | 1 000 W při trvalých testovacích tónech a plném výkonu |
| Spouštěcí vstup: | 5 – 12 V AC/DC, < 10 mA |
| Spouštěcí výstup: | 12 V DC, do 120 mA |
| Napájení: | 100 – 250 V AC, 50/60 Hz, automatické nastavení |
| Rozměry Full Size: | 432 × 483 × 203 mm (Š × H × V, s nožkami), výška bez nožek 178 mm |
| Rozměry Compact: | 432 × 381 × 203 mm (Š × H × V, s nožkami), výška bez nožek 178 mm |
| Hmotnost Full Size: | 16,1 kg bez obalu |
| Zisk: | 29 dB |
| Výkon: | 650 W RMS, THD < 0,1 % při 8 Ω / 1 000 W RMS, THD < 0,1 % při 4 Ω |
