CLASSE Delta STEREO
Kód: 92776Detailní popis produktu

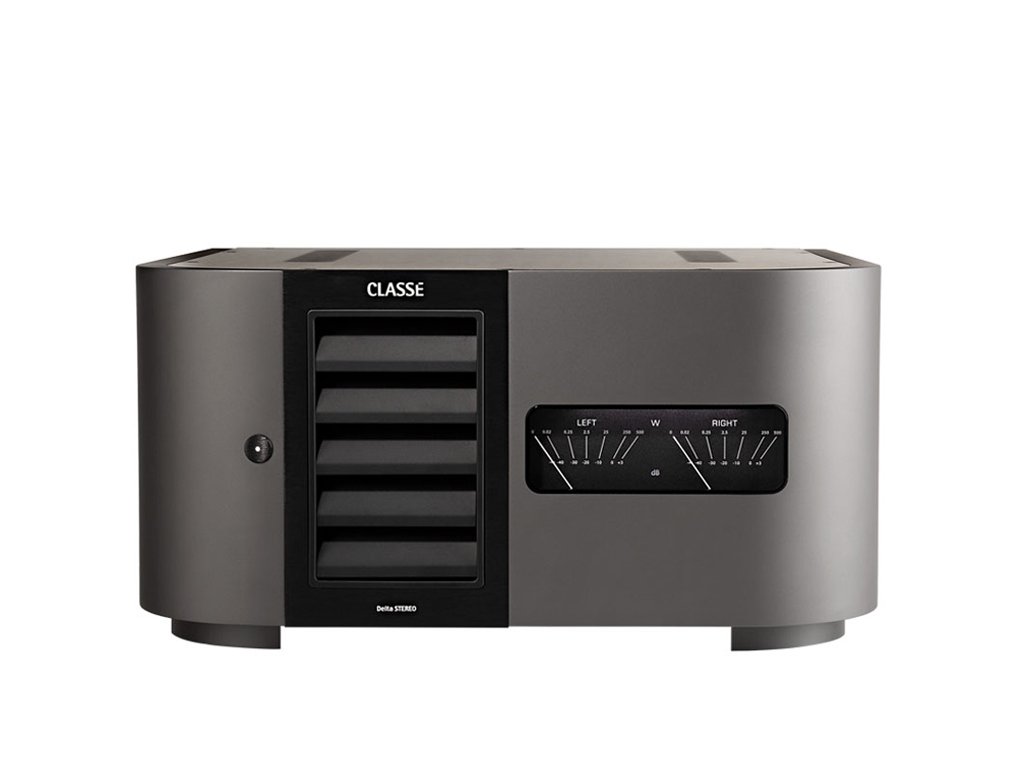

CLASSE Delta STEREO je stereofonní koncový zesilovač, který sdružuje oba kanály do jediné skříně. Při nižším výstupním výkonu pracuje v čisté třídě A a navazuje vyšším dostupným výkonem pro připojené reprosoustavy. Je určen do sestavy se samostatným předzesilovačem.
Koncepce se hodí také tam, kde by dva samostatné monofonní zesilovače zabraly příliš místa. Levý a pravý kanál mají společný komponent, zatímco obvodový návrh věnuje pozornost jejich oddělení. Čelní panel zobrazuje výstupní výkon obou kanálů samostatnými osvětlenými VU měřiči.
Počáteční provoz v čisté třídě A
První oblast výstupního výkonu zajišťuje čistá třída A. Na ni navazuje dostupný výkon pro náročnější provozní podmínky. Toto řešení je součástí zesilovacího návrhu a vztahuje se ke každému z obou stereofonních kanálů.
Výkonové údaje je třeba posuzovat s uvedenou impedancí a podmínkami měření. Koncový stupeň přijímá již řízený signál od předzesilovače a zesiluje jej pro reprosoustavy. Samotný výběr zdroje nebo běžnou regulaci hlasitosti proto zajišťuje předřazená elektronika.
Napájecí část s transformátorem na zakázku
Napájecí zdroj používá zakázkový toroidní transformátor a čtyřpólové kondenzátory Mundorf. Je navržen jako součást výkonového zesilovače, v němž oba kanály pracují společně ve stejném přístroji. Konstrukce současně klade důraz na zachování oddělení levého a pravého signálu.
Zesilovací obvody, napájení a uspořádání spojů tvoří související celek. Umístění jednotlivých cest je důležité stejně jako volba napájecích součástí. Přístroj proto propojuje vlastní výkonové řešení se specifickou stavbou obvodových desek.
Ručně osazované vícevrstvé desky
Vícevrstvé desky zkracují signálové a napájecí cesty a omezují šum. Jsou ručně osazované a rozvržené s ohledem na obě skupiny spojů. Toto konstrukční pojetí doplňuje úsilí zachovat oddělení stereofonních kanálů a čistý přenos signálu uvnitř zesilovače.
Kontakty Furutech a ochrana svorek
Nesymetrické RCA konektory Furutech mají rhodiované kontakty. Reproduktorové svorky používají ochranu utahovacího momentu, která pomáhá zabránit nadměrnému utažení při zapojování kabeláže. Mechanické řešení připojení tak doplňuje elektrické vlastnosti signálové cesty.
Symetrické i nesymetrické vstupy dovolují sladit zapojení s výstupem předzesilovače. Pro každý kanál se připravuje odpovídající propojení od předzesilovací části k zesilovači a dále k reprosoustavě. Běžný pevný linkový zdroj sám nenahrazuje požadované řízení hlasitosti.
Mechanické uložení Navcom
Zakázkové nožky Navcom pohlcují vibrace v místě kontaktu přístroje s podkladem. Jsou součástí mechanické stavby zesilovače a doplňují jeho obvodové řešení. Při instalaci je třeba počítat s odpovídající oporou pro samostatný výkonový komponent a s místem pro připojovací kabely.
Design a dvojice VU měřičů

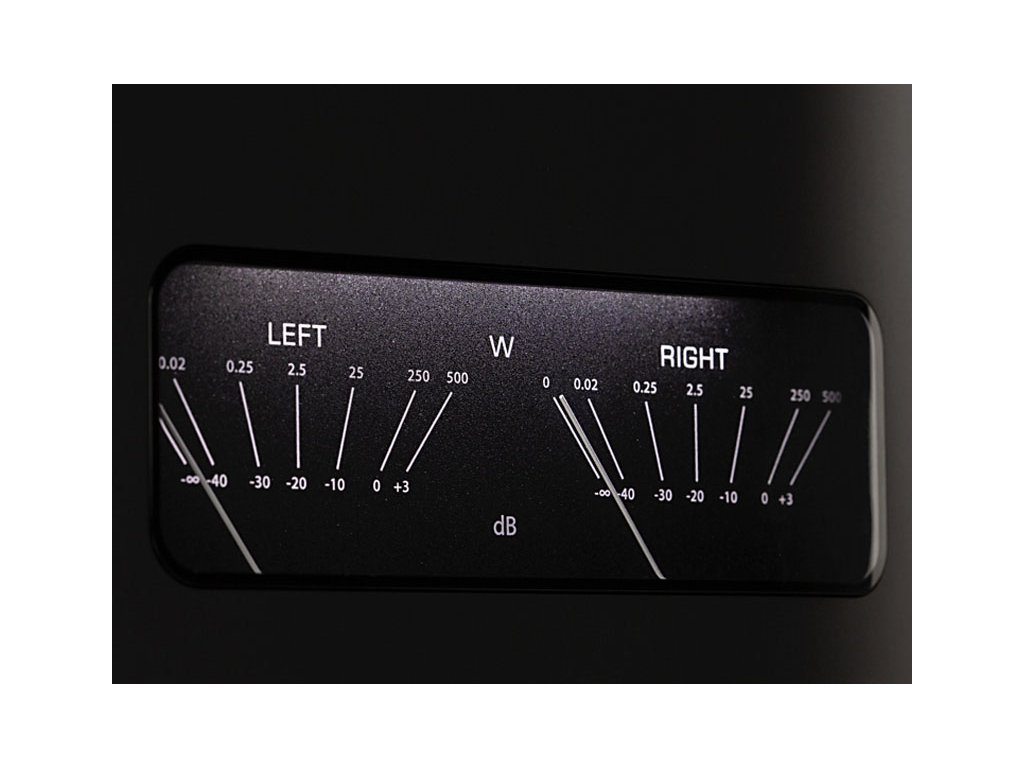

Provedení navazuje na další komponenty rodiny Delta. Čelní panel obsahuje dva zakázkově navržené osvětlené VU měřiče, které zobrazují výkon levého a pravého kanálu odděleně. Vizuální indikace tak odpovídá stereofonnímu uspořádání zesilovače.
Společné tělo obou kanálů dovoluje vytvořit výkonovou část sterea v jediném přístroji. Předzesilovač, zdroje a reprosoustavy se vybírají samostatně. Tato koncepce zachovává rozdělení řídicí a výkonové elektroniky při menším počtu skříní oproti dvojici monobloků.
Hlavní vlastnosti
- Stereofonní koncové zesílení v jedné skříni.
- Počáteční oblast výstupního výkonu v čisté třídě A.
- Zakázkový toroidní transformátor.
- Čtyřpólové kondenzátory Mundorf.
- Ručně osazované vícevrstvé obvodové desky.
- Rhodiované RCA kontakty Furutech.
- Reproduktorové konektory s ochranou utahovacího momentu a nožky Navcom.
- Samostatné osvětlené VU měřiče pro oba kanály.
Pro koho se hodí
Sedne vám, pokud…
- Chcete výkonový zesilovač k samostatnému předzesilovači.
- Požadujete oba stereofonní kanály v jednom komponentu.
Zvažte jiný model, pokud…
- Chcete samostatný monoblok pro každý kanál.
- Hledáte integrovaný přístroj s výběrem zdrojů a hlasitostí.
Doplňkové parametry
| Kategorie: | Koncové zesilovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 60.5 kg |
| Typ: | Stereofonní koncový zesilovač |
| Výkon: | 2 × 250 W / 8 Ω, 2 × 500 W / 4 Ω (1 kHz, 0,1 % THD+N, při 4 Ω konstantní síťové napětí) |
| Třída A: | Do 12,5 W na kanál / 8 Ω |
| Frekvenční rozsah: | 1 Hz – 650 kHz (−3 dB, impedance zdroje 50 Ω) |
| Vstupy: | Symetrické a nesymetrické, rhodiované RCA Furutech |
| Vstupní impedance: | 82 kΩ při 1 kHz, BAL/SE |
| Napěťový zisk: | 29 dB |
| THD, pásmo 500 kHz: | <0,0016 % / 1 kHz, <0,002 % / 10 kHz, <0,003 % / 20 kHz (25 V RMS do 4 nebo 8 Ω) |
| THD, pásmo 90 kHz: | <0,0007 % / 1 kHz, <0,001 % / 10 kHz, <0,0025 % / 20 kHz (25 V RMS do 4 nebo 8 Ω) |
| Intermodulace: | SMPTE 4:1 <0,0018 %, CCIF <0,004 % (4 nebo 8 Ω, BAL/SE) |
| Odstup signál/šum: | 118 dB, 120 dBA (pásmo 22 kHz) |
| Přeslech: | 124 dB / 100 Hz, 107 dB / 1 kHz, 90 dB / 10 kHz (jeden kanál 250 W / 8 Ω) |
| Rychlost přeběhu: | 75 V/µs |
| Výstupní impedance: | 0,009 Ω / 100 Hz, 0,009 Ω / 1 kHz, 0,012 Ω / 10 kHz |
| Činitel tlumení: | 850 (1 kHz, 8 Ω) |
| Špičkové napětí: | 129 Vp-p / 8 Ω, 138 Vp-p bez zátěže |
| Napájecí část: | Zakázkový toroidní transformátor, 22 čtyřpólových kondenzátorů Mundorf |
| Rozměr zařízení: | 44,4 × 49,2 × 22,2 cm (Š × H × V) |
| Hmotnost zařízení: | 46,4 kg (bez obalu) |
| Hmotnost balení: | 52,8 kg |
