CARY AUDIO VT-500

Detailní popis produktu

CARY AUDIO VT-500 je stereofonní elektronkový gramofonový předzesilovač pro MM a MC přenosky. Spojuje pasivní korekci RIAA, vstupní zvyšovací transformátory pro MC a samostatnou externí napájecí část. Je určen mezi gramofon a navazující linkový vstup hudební sestavy.

Konstrukce umožňuje přizpůsobit zesílení a vstupní podmínky dvěma odlišným skupinám přenosek. Pro MM používá elektronkové zesílení, u MC mu předcházejí zvyšovací transformátory. Oddělené napájení doplňuje signálovou část a ponechává síťové obvody v samostatné skříni.

Elektronky 6SL7 a pasivní RIAA

Vstupní a korekční zesilovací stupně používají dvojité triody 6SL7. Zapojení je přímo vázané, single-ended a pracuje ve třídě A. Elektronky jsou rozděleny mezi vstupní zesílení a navazující část s korekcí a dalším zesílením.

Korekce RIAA je řešena pasivní RC sítí, tedy obvodem rezistorů a kondenzátorů. Je součástí zpracování gramofonového signálu a doplňuje jeho potřebné zesílení před připojením k linkové části sestavy. Přístroj zachovává polaritu výstupního signálu.

Vstupní transformátory pro MC

Pro přenosky s pohyblivou cívkou jsou připraveny dva zvyšovací vstupní transformátory. Za nimi následuje elektronkové zesílení. MC cesta má vyšší celkový zisk než MM a v parametrech jsou proto obě hodnoty uvedeny samostatně.

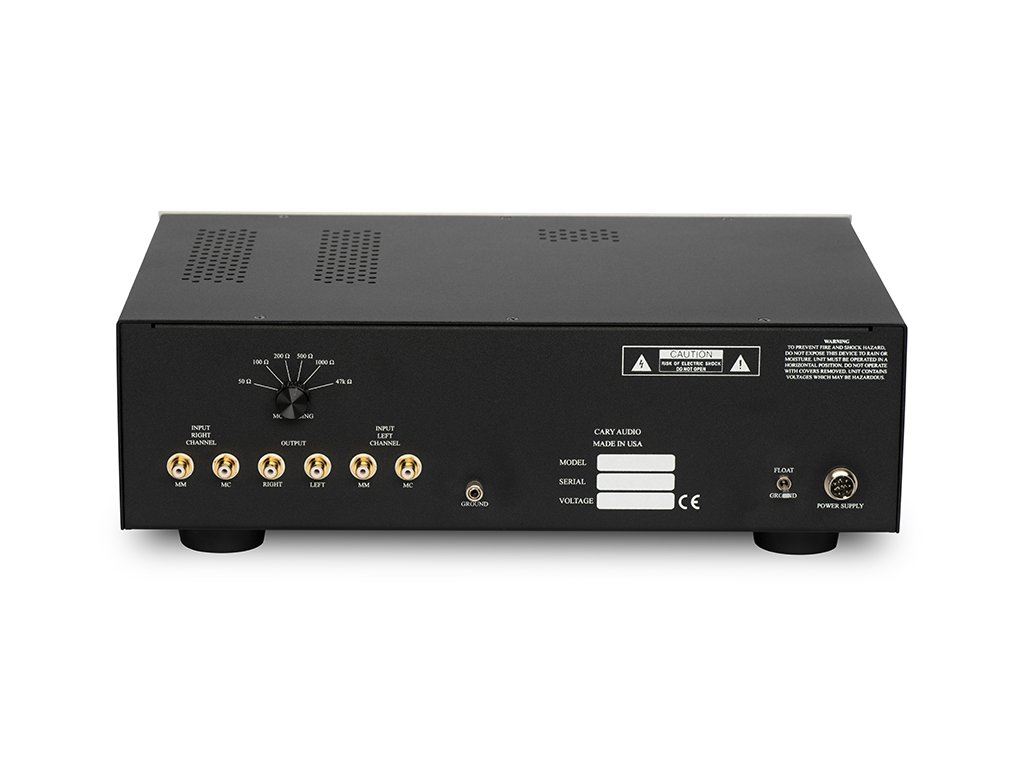

Vstupní zátěž MC lze volit z několika konkrétních hodnot, což umožňuje přizpůsobení použité přenosce. Pro MM je vstupní impedance pevná. Toto rozlišení je podstatné při sestavování gramofonové části: výběr typu přenosky určuje také odpovídající vstupní cestu a její nastavení.

Plně regulované externí napájení

Napájecí obvody jsou umístěny v samostatné robustní skříni. Plně regulovaná část obsahuje transformátor R-Core a elektronkový usměrňovač 5AR4. Ten patří k napájení, zatímco elektronky 6SL7 zůstávají ve vlastních signálových stupních.

Oddělené provedení umožňuje ponechat síťový transformátor mimo hlavní gramofonový předzesilovač. Při umístění sestavy je proto třeba připravit místo pro signálový přístroj i napájecí část. Jde o součást konstrukčního řešení modelu, nikoli o přídavný samostatně pořizovaný phono stupeň.

Design a provedení

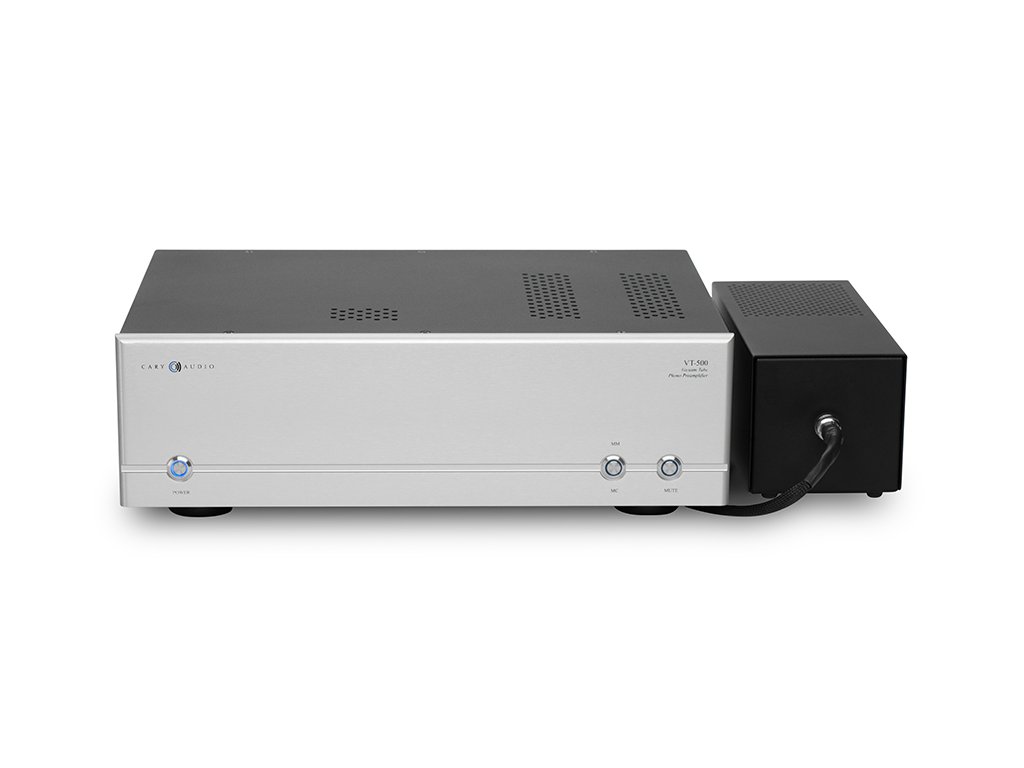

Hliníkové šasi má jemně strukturovaný práškový povrch a eloxovaný hliníkový čelní panel. Mechanické provedení navazuje na oddělení signálových a napájecích obvodů do samostatných skříní. Při plánování místa lze vycházet z uvedených rozměrů a hmotnosti.

Před poslechem je stanovena doba zahřátí elektronek. Pro počáteční používání přístroje je určena delší doba rozehrání přehráváním hudby. Tyto provozní údaje jsou zachovány spolu s požadavky na napájení, aby bylo zřejmé, jak se přístroj připravuje k běžnému poslechu.

Gramofonový předzesilovač řeší citlivý signál přenosky před linkovou částí systému. Není koncovým zesilovačem pro reprosoustavy. V sestavě proto navazuje na gramofon a předává zesílený, korigovaný signál dalšímu předzesilovači nebo integrovanému zesilovači s linkovým vstupem.

Hlavní vlastnosti

• Stereofonní elektronkový gramofonový předzesilovač pro MM a MC.
• Přímo vázané single-ended zapojení ve třídě A.
• Dvojité triody 6SL7 ve vstupních a korekčních stupních.
• Pasivní korekce RIAA tvořená RC obvodem.
• Zvyšovací vstupní transformátory v MC cestě.
• Volitelná zátěž MC a pevná vstupní impedance MM.
• Plně regulované externí napájení s R-Core a 5AR4.
• Hliníkové šasi a zachování polarity signálu.

Pro koho se hodí

Sedne vám, pokud…

• Hledáte samostatné elektronkové phono zesílení pro MM nebo MC gramofonovou přenosku.
• Chcete přizpůsobit vstupní zátěž MC a máte místo pro externí napájení.

Zvažte jiný model, pokud…

• Potřebujete linkový předzesilovač pro CD přehrávač nebo jiné linkové zdroje.
• Hledáte integrovaný zesilovač pro přímé připojení pasivních reprosoustav.
