CARY AUDIO CAD-300SEI

Detailní popis produktu

CARY AUDIO CAD-300SEI je integrovaný elektronkový zesilovač s triodami 300B v zapojení single-ended a provozem ve třídě A. Spojuje připojení analogových zdrojů, zesílení pro reprosoustavy a sluchátkový výstup, který využívá kompletní zesilovací obvod přístroje.

Konstrukce vychází z principu SET, tedy Single-Ended Triode. Je určena pro posluchače, kteří chtějí triodové zesílení v jediném integrovaném komponentu a při výběru reprosoustav zohlední jeho dostupný výkon. Vedle poslechu přes reprosoustavy dovoluje stejný přístroj použít také sluchátka.

Single-ended zesílení s triodami 300B

Výkonové zesílení zajišťují přímo žhavené triody 300B. V single-ended zapojení pracují ve třídě A; tato topologie tvoří hlavní konstrukční znak modelu. Je odlišná od elektronkových koncových stupňů push-pull a při výběru je třeba počítat s odpovídající výkonovou kategorií.

Vstupní a budicí část používá elektronky 6SN7. Vstupní elektronka zpracovává přivedený signál, další elektronky téhož typu slouží k buzení výkonových triod. Stupně na sebe navazují v rámci kompletního zesilovače, takže není nutné doplňovat samostatný koncový komponent.

Sluchátka přes kompletní zesilovací obvod

Sluchátkový konektor je součástí integrovaného přístroje a využívá jeho úplnou zesilovací cestu. Poslech sluchátek tak není odkázán na samostatný připojený sluchátkový zesilovač. Při změně způsobu poslechu zůstávají analogové zdroje připojené ke stejnému komponentu.

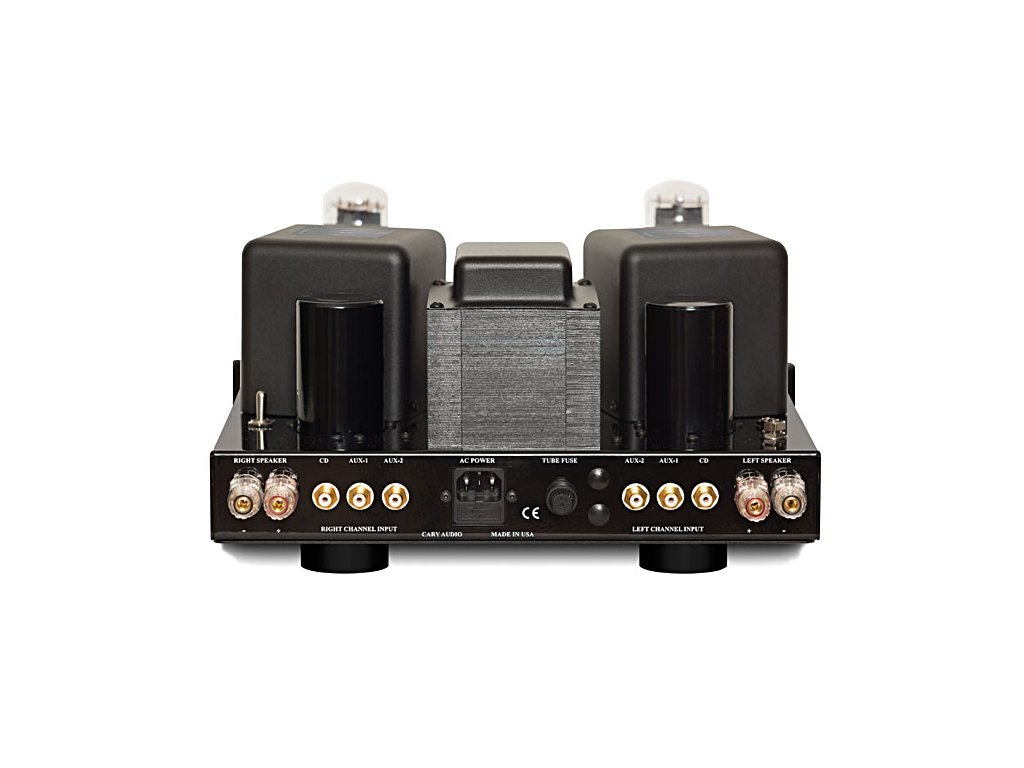

Pro zdroje hudby jsou připraveny vstupy označené CD, AUX1 a AUX2. Jejich pojmenování umožňuje přehledně rozdělit připojené analogové komponenty. Celek je zaměřen na klasickou sestavu s oddělenými zdroji signálu a s možností reproduktorového i sluchátkového poslechu.

Výstupní transformátory se vzduchovou mezerou

Napájecí transformátor používá laminované jádro EI. Každý kanál má vlastní výstupní transformátor EI se vzduchovou mezerou. Transformátory jsou dimenzovány s rezervou pracovního zatížení a doplňují výkonové triody jako součást výstupní konstrukce zesilovače.

V obvodech jsou metalizované rezistory a polypropylenové fóliové kondenzátory s ručně pájenými měděnými vývody. Napájecí část zahrnuje filtrační kondenzátory a třívodičový odpojitelný síťový přívod. Nabízené úpravy kondenzátorů jsou volitelnou možností, nikoli výbavou automaticky přítomnou v každém provedení.

Design a provedení

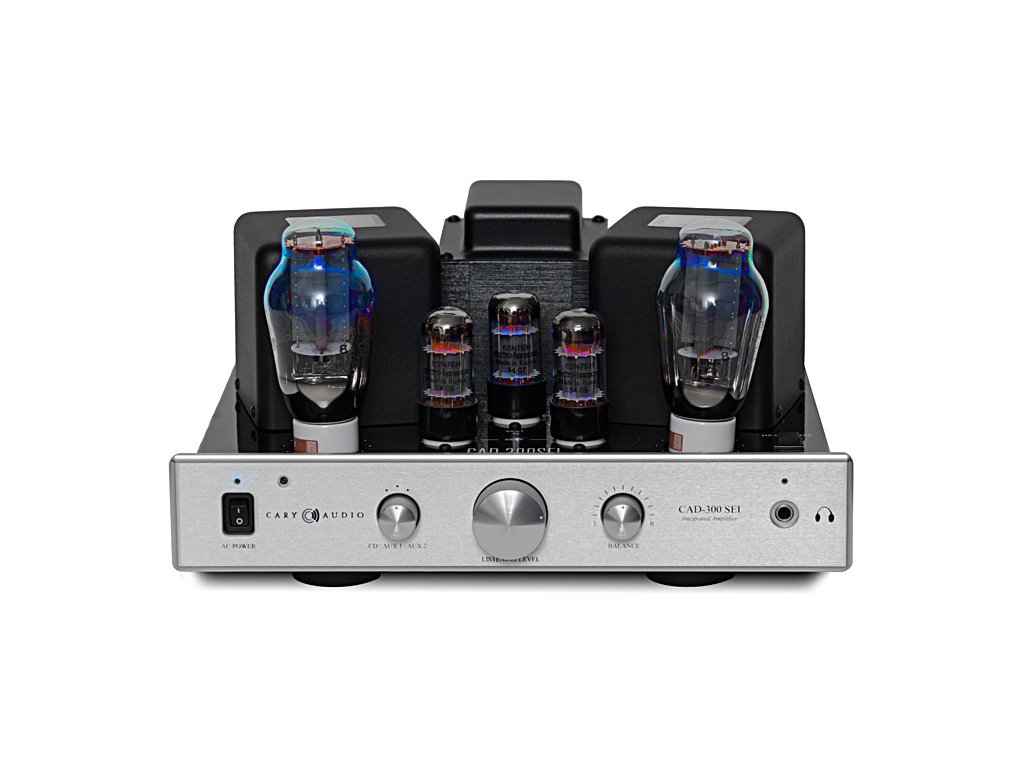

Šasi doplňuje hliníková čelní stěna. Rozložení elektronek a transformátorů vychází z elektronkové konstrukce s oddělenými výstupními transformátory pro oba kanály. Při umístění přístroje proto počítejte s jeho konkrétními rozměry a hmotností uvedenými v parametrech.

Po zapnutí je stanovená doba zahřátí a při počátečním používání také doba rozehrání hudbou. Tyto údaje patří k provozu elektronek a napájecí části. Odpojitelný síťový kabel usnadňuje samostatné vedení napájecího přívodu při sestavování a umisťování komponentů.

Hlavní vlastnosti

• Integrovaný elektronkový zesilovač v single-ended zapojení SET.
• Provoz ve třídě A s výkonovými triodami 300B.
• Elektronky 6SN7 ve vstupní a budicí části.
• Analogové vstupy CD, AUX1 a AUX2.
• Sluchátkový výstup využívající kompletní zesilovací obvod.
• Samostatné výstupní transformátory EI se vzduchovou mezerou.
• Polypropylenové fóliové kondenzátory s ručně pájenými měděnými vývody.
• Hliníkový čelní panel a odpojitelný síťový kabel.

Pro koho se hodí

Sedne vám, pokud…

• Hledáte integrované triodové zesílení s elektronkami 300B.
• Chcete připojit analogové zdroje a střídat reprosoustavy se sluchátky.

Zvažte jiný model, pokud…

• Výkonové požadavky vašich reprosoustav přesahují možnosti tohoto SET zesilovače.
• Potřebujete samostatný koncový monoblok pro jeden kanál.
