C.E.C. DA SL

Detailní popis produktu

C.E.C. DA SL je D/A převodník určený zejména pro CD transporty a přehrávače s rozhraním SUPERLINK. Přijímá jeho provedení se samostatnými BNC kabely i konektorem D-SUB. Digitálně analogový převod obstarává ESS ES9028PRO a analogový signál je dostupný na XLR i RCA.

Hlavní myšlenkou je oddělit hudební data od synchronizace a řídit přenos hodinami převodníku. Přístroj podporuje také přivedení externího word clock. Pro kompatibilní zdroj bez SUPERLINK lze jeden z BNC konektorů alternativně využít jako koaxiální digitální vstup S/PDIF.

Samostatné cesty SUPERLINK

SUPERLINK nepřenáší data a hodiny jako společně zakódovaný tok. Hudební data DATA, bitové hodiny BCK a identifikace levého a pravého kanálu LRCK vedou z transportu do převodníku odděleně. Hlavní hodinový signál MCK naopak vzniká v převodníku a vrací se do transportu.

Transport se tím stává podřízeným zařízením synchronizovaným s převodníkem. Přenos nevyžaduje společné kódování a následné dekódování dat s hodinami, jaké používá S/PDIF nebo AES/EBU. Oddělené cesty omezují jejich vzájemné ovlivňování a související jitter. Pro využití této funkce musí připojený transport podporovat SUPERLINK.

BNC i D-SUB pro kompatibilní transporty

Samostatné BNC propojení je určeno například pro TL0 3.0, TL1N, TL2N a TL3N. Konektor D-SUB umožňuje spojení se staršími kompatibilními transporty a přehrávači. Seznam podporovaných modelů je uveden v parametrech, aby bylo možné odlišit oba typy propojení.

Součástí dodávky jsou BNC kabely i adaptér BNC/RCA. Volba kabeláže se řídí konkrétním transportem: přítomnost digitálního výstupu sama o sobě ještě neznamená kompatibilitu se SUPERLINK. Pro běžný koaxiální zdroj je k dispozici alternativní funkce vstupu BCK.

Externí word clock a koaxiální vstup

Vstup word clock regeneruje přivedený hodinový signál na hlavní hodiny pro SUPERLINK. Lze tedy připojit samostatný přesný hodinový generátor a využít jej při synchronizaci celého propojení. V tomto režimu zůstává převodník zdrojem hlavních hodin, které transport přijímá přes SUPERLINK.

Konektor BNC označený BCK může sloužit také jako koaxiální vstup S/PDIF. Přijímá rovněž signál s vyšším rozlišením, který vzniká upsamplingem v transportu TL2N. Jde o alternativní použití příslušného konektoru, a proto je třeba volit zapojení podle požadovaného způsobu přenosu.

ESS SABRE PRO a analogová část

Převod signálu zajišťuje ESS Hyperstream ES9028PRO z řady SABRE PRO. Dostupné jsou přepínatelné digitální filtry FLAT a PULSE. Analogové propojení může být nesymetrické přes RCA nebo symetrické přes XLR. Symetrické výstupy navazují na symetrické zapojení přístroje a představují výrobcem doporučenou možnost připojení.

Design a provedení

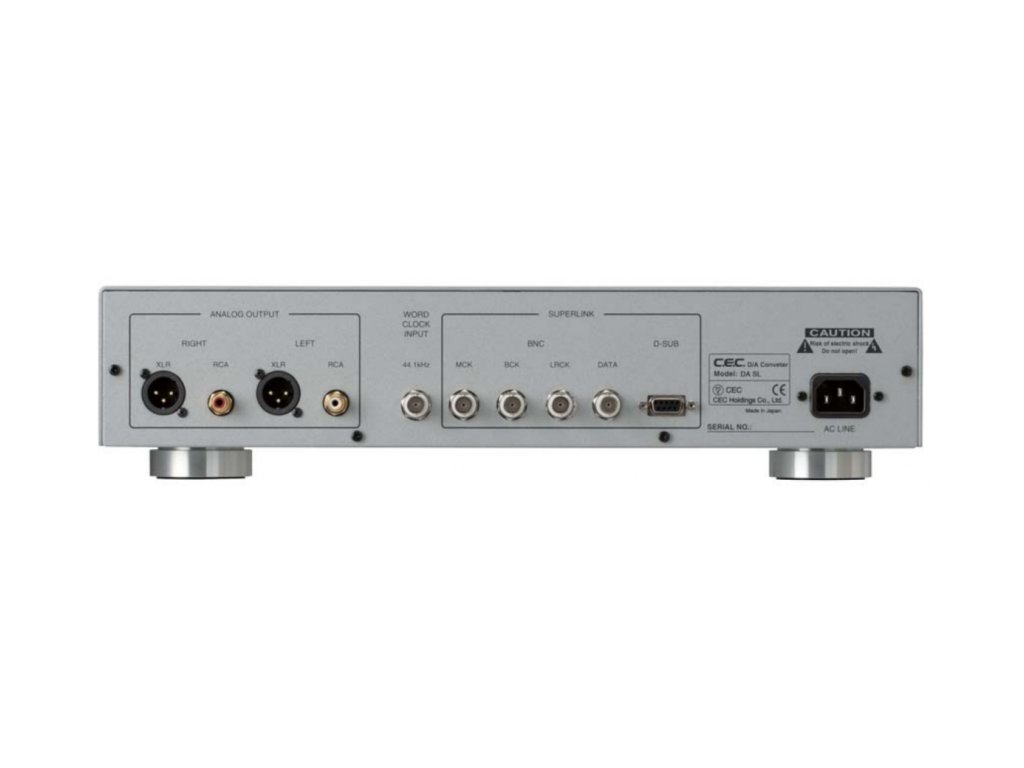

Čelní zobrazení informuje o zvoleném vstupu a filtru. Zadní panel sdružuje oba typy SUPERLINK, word clock a analogové výstupy. Dálkový ovladač RU-219 je součástí dodávky společně s napájecím kabelem, BNC kabely, adaptérem a návodem. Přístroj má původ v Japonsku.

Hlavní vlastnosti

• D/A převodník pro transporty s rozhraním SUPERLINK.
• Oddělené vedení MCK, BCK, LRCK a DATA.
• SUPERLINK přes samostatné BNC i D-SUB.
• Vstup externího word clock s regenerací hlavních hodin.
• Alternativní koaxiální vstup S/PDIF na BNC-BCK.
• Převodník ESS Hyperstream ES9028PRO.
• Filtry FLAT a PULSE, výstupy XLR a RCA.
• Dodávané BNC kabely, adaptér a dálkový ovladač.

Pro koho se hodí

Sedne vám, pokud…

• Máte kompatibilní CD transport a chcete využít synchronizaci SUPERLINK.
• Počítáte s externím word clock a analogovým připojením XLR nebo RCA.

Zvažte jiný model, pokud…

• Potřebujete USB převodník pro přímé připojení počítače.
• Hledáte přehrávač s vlastní mechanikou pro disky.
