Bowers & Wilkins CT 8 XO Mk2

Detailní popis produktu

Bowers & Wilkins CT8 XO Mk2 je aktivní výhybka a řídicí jednotka basového pásma pro systém domácího kina CT800. Pracuje s linkovým signálem před samostatnými výkonovými zesilovači a rozděluje jej mezi jednotlivé části reprosoustav. Její úlohou je systémové řízení basů, nikoli přímé výkonové napájení reproduktorů.

Jednotka umožňuje rozdělit basovou a středovýškovou část hlavního kanálu a připojit subwooferovou sekci. V systému lze využít až čtyři subwoofery CT8 SW; počet a přiřazení subwooferů souvisí s konkrétním zapojením hlavních kanálů. Rackové provedení začleňuje řízení basů mezi předřazený procesor a koncové zesilovače.

Aktivní rozdělení frekvenčních pásem

Výhybka zajišťuje dělení mezi basovou a středovou částí a také mezi subwooferem a basovou sekcí. Pro střední a vysoké pásmo je určen výstup MF/HF, pro basovou část výstup LF. Samostatná dvojice subwooferových výstupů vede signál do zesílení pro nejnižší kmitočty.

Každý z těchto výstupů má v sestavě vlastní úlohu. K rozdělení signálu dochází ještě na linkové úrovni, a proto za jednotkou následují samostatné výkonové kanály. Při návrhu domácího kina je nutné počítat s celou návazností od procesoru přes výhybku až k zesilovačům a příslušným reproduktorovým jednotkám.

Parametrická ekvalizace

Pro úpravu odezvy jsou k dispozici tři parametrické ekvalizéry. Doplňují je možnosti nastavení dolního a horního poklesu frekvenční odezvy. Konfigurace tedy zahrnuje jak rozdělení signálu, tak jeho úpravu v návaznosti na basové části systému.

Nastavení úrovně subwooferového výstupu umožňuje zohlednit počet připojených subwooferů. Při změně jejich počtu je třeba přizpůsobit příslušnou úroveň, aby zůstala zachována návaznost subwooferové a hlavní části sestavy. Jeden hlavní kanál může být v systémovém zapojení doplněn až dvěma CT8 SW.

Linkové propojení XLR

Zvukový vstup i jednotlivé pásmové výstupy používají konektory XLR. Jednotka rozděluje signál pro střední a vysoké pásmo, basy a subwoofery; reproduktorové kabely vedou až ze samostatných koncových zesilovačů. Rozlišení linkového a výkonového propojení je pro toto systémové řešení zásadní.

Spínání surroundového režimu využívá trigger 12 V na konektoru jack. Spouštěcí propojení doplňuje vlastní zvukovou cestu a umožňuje návaznost provozního režimu na další komponenty domácího kina. Přístroj má pro trigger vstup i výstup.

Design a provedení

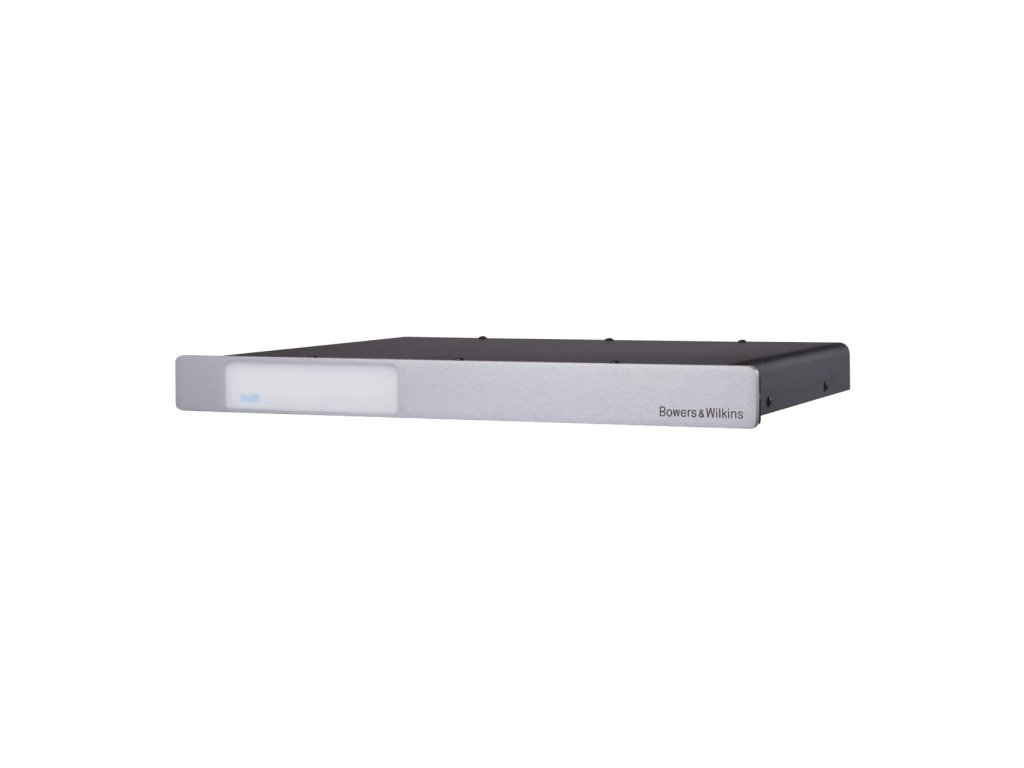

Nízké šasi je připravené pro montáž do racku 19″ s výškou 1U. Jednotka tak může být umístěna ve společném technickém zázemí s procesorem a výkonovými zesilovači. Její instalační pojetí odpovídá sestavě, u které se dělení pásem a zesílení řeší samostatnými přístroji.

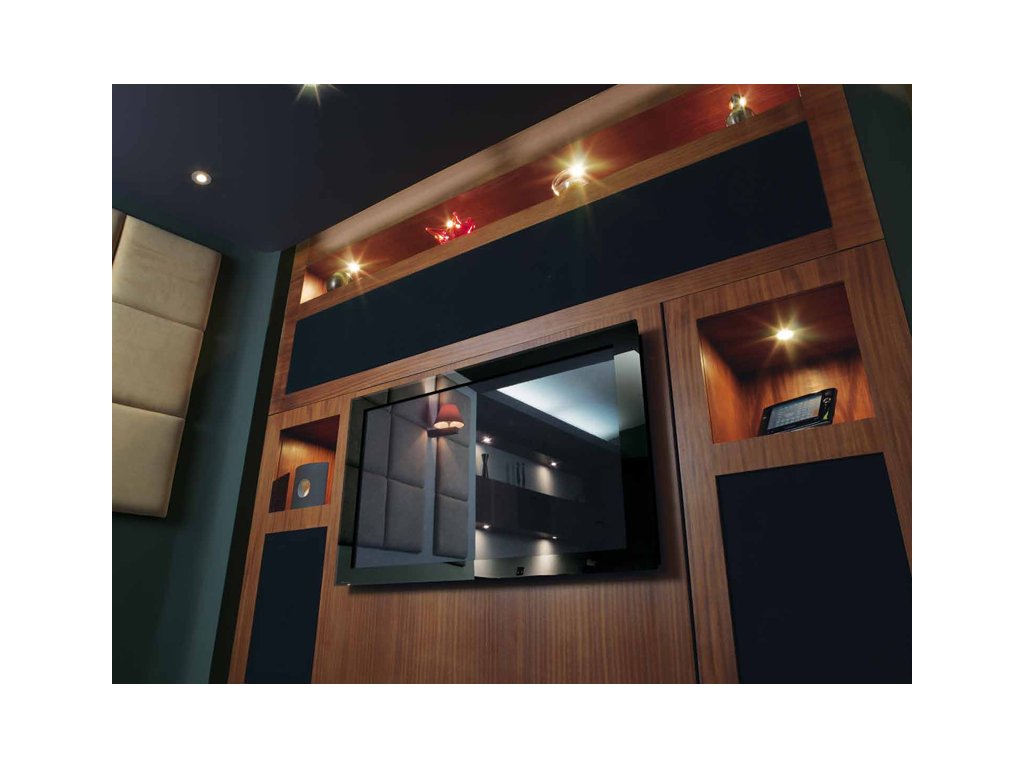

V poslechovém prostoru zůstávají reprosoustavy a subwoofery, zatímco řízení signálu je soustředěné v racku. Připojení CT8 SW vyžaduje vedle výhybky také odpovídající výkonové zesílení; samotný linkový subwooferový výstup jej nenahrazuje.

Hlavní vlastnosti

• Aktivní výhybka pro systém domácího kina CT800.
• Dělení mezi basy a středy i mezi subwooferem a basy.
• Samostatné výstupy MF/HF, LF a subwooferové sekce.
• Tři parametrické ekvalizéry.
• Nastavení dolního a horního poklesu odezvy.
• Přizpůsobení subwooferové úrovně počtu připojených jednotek.
• Linkové propojení XLR a spínání surroundového režimu 12V triggerem.
• Provedení do racku 19″ s výškou 1U.

Pro koho se hodí

Sedne vám, pokud…

• Navrhujete systém CT800 s aktivním rozdělením basových pásem a samostatnými zesilovači.
• Potřebujete řídit zapojení subwooferů CT8 SW a upravit úrovně i ekvalizaci systému.

Zvažte jiný model, pokud…

• Hledáte výkonový zesilovač pro přímé připojení pasivních reprosoustav.
• Potřebujete aktivní subwoofer s vlastním zesílením místo systémové řídicí jednotky.
