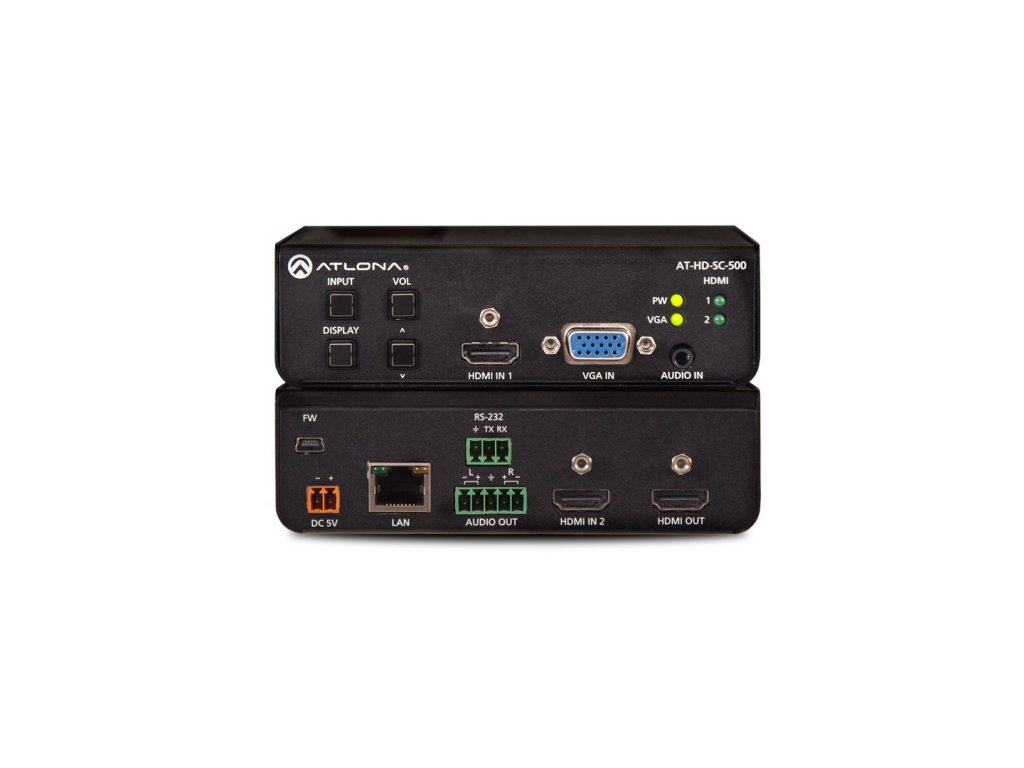

Atlona AT-HD-SC-500

Detailní popis produktu

Atlona AT-HD-SC-500 je video scaler se zabudovaným přepínačem 3x1 pro HDMI a VGA. Má 2x HDMI vstup a 1x VGA vstup s 3,5 mm analogovým audiem. Přizpůsobuje signál z jiných přepínačů, PC a notebooků HDMI zobrazovači až na 1080p/60 Hz nebo WUXGA 1920x1200.

Volba vstupu a obrazové nastavení

Automatické přepínání vybírá aktivní vstup při připojení zdroje nebo při změně jeho stavu zapnuto/vypnuto. Je-li aktivních více zdrojů, lze použít tlačítko Input Select na předním panelu. Vstup je možné volit také pomocí TCP/IP a RS-232, takže přepínač lze začlenit do externího řídicího systému.

Nastavení se provádí přes WebGUI nebo OSD. K dispozici je výběr vstupních rozlišení od 800x600 do 1920x1200 a nastavení výstupního rozlišení. Nastavit lze také jas, kontrast, sytost, barvu a ostrost. Scaler tak umožňuje sladit různé zdroje s konkrétním zobrazovačem.

Digitální a analogové zdroje

Dva HDMI vstupy slouží pro připojení až dvou digitálních zdrojů, například notebooků, PC či kamer. Přes vhodné adaptéry lze přivést také DisplayPort a DVI. Tím je možné použít moderní HDMI zobrazovač s více druhy vstupního zařízení.

Analogový video vstup má 15-pin HD konektor a přenáší RGBHV s použitím odpovídajících adaptérů nebo breakout kabelů. VGA vstup dovoluje zapojit starší analogové zdroje. Přístroj lze použít před přepínačem bez VGA vstupu nebo jako výstupní scaler, například za maticí AT-UHD-CLSO-824.

Zvuk a ovládání hlasitosti

Funkce audio de-embedding odděluje PCM audio z HDMI na analogový zvukový výstup pro navazující zvukový systém. Symetrický profesionální audio výstup má úroveň +4dBu a 5-pin svorkovnicový konektor.

Přední panel nabízí regulaci hlasitosti odděleného i vloženého zvuku a režim Mute. Kombinace volby zdroje, scalování a audio výstupu je určena pro instalace, v nichž se různé signály a rozlišení přizpůsobují jednomu AV systému.

Přístroj lze nasadit v instalaci s více různými vstupními rozlišeními, kde je nutné přizpůsobit obraz možnostem zobrazovače. Stejný scaler tak řeší kompatibilitu HDMI i staršího VGA zdroje a současně umožňuje přivést jejich zvuk do společného systému. Přední volba vstupu může nahradit automatiku v situaci, kdy jsou připojeny dva aktivní zdroje najednou.
